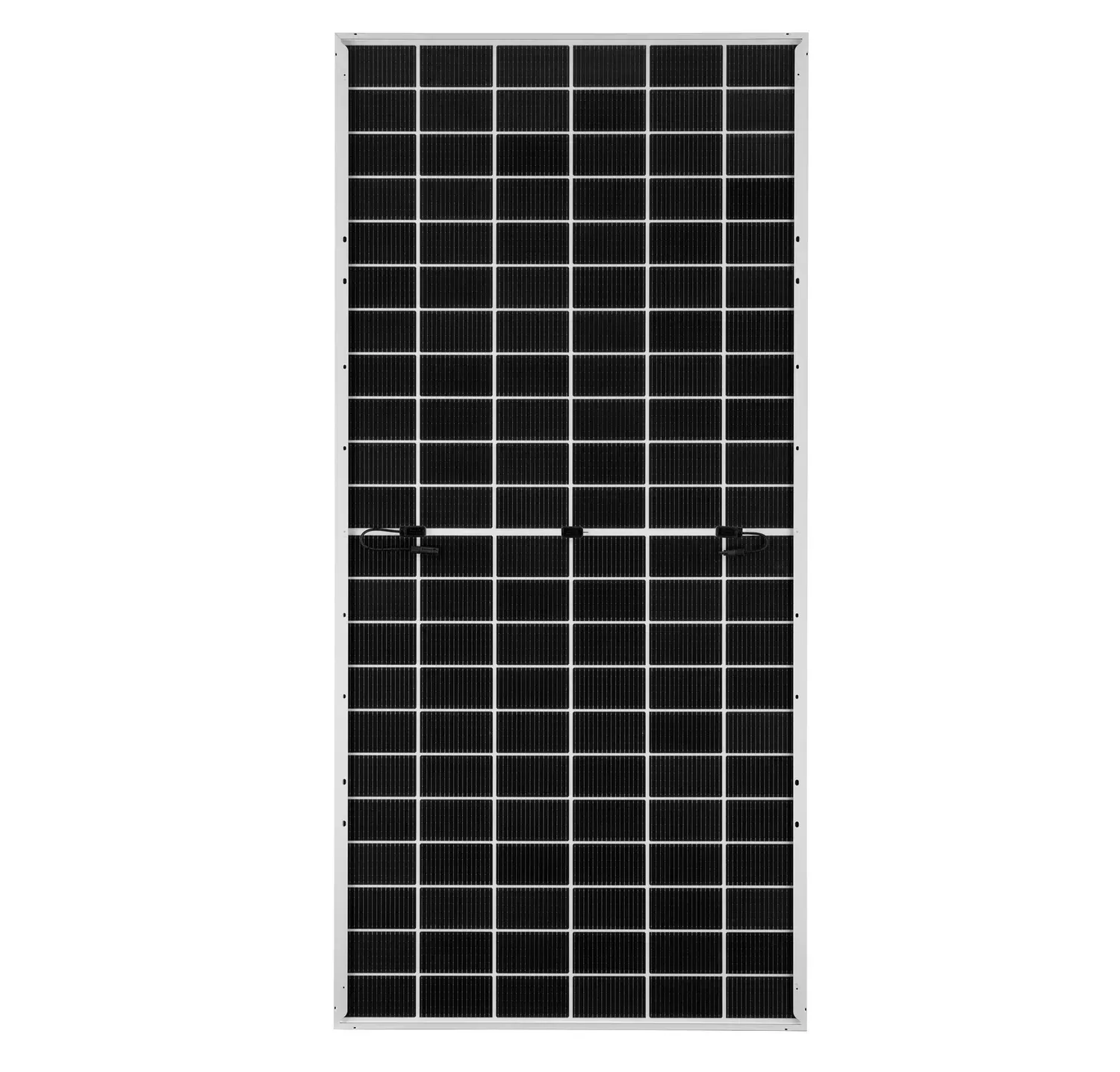

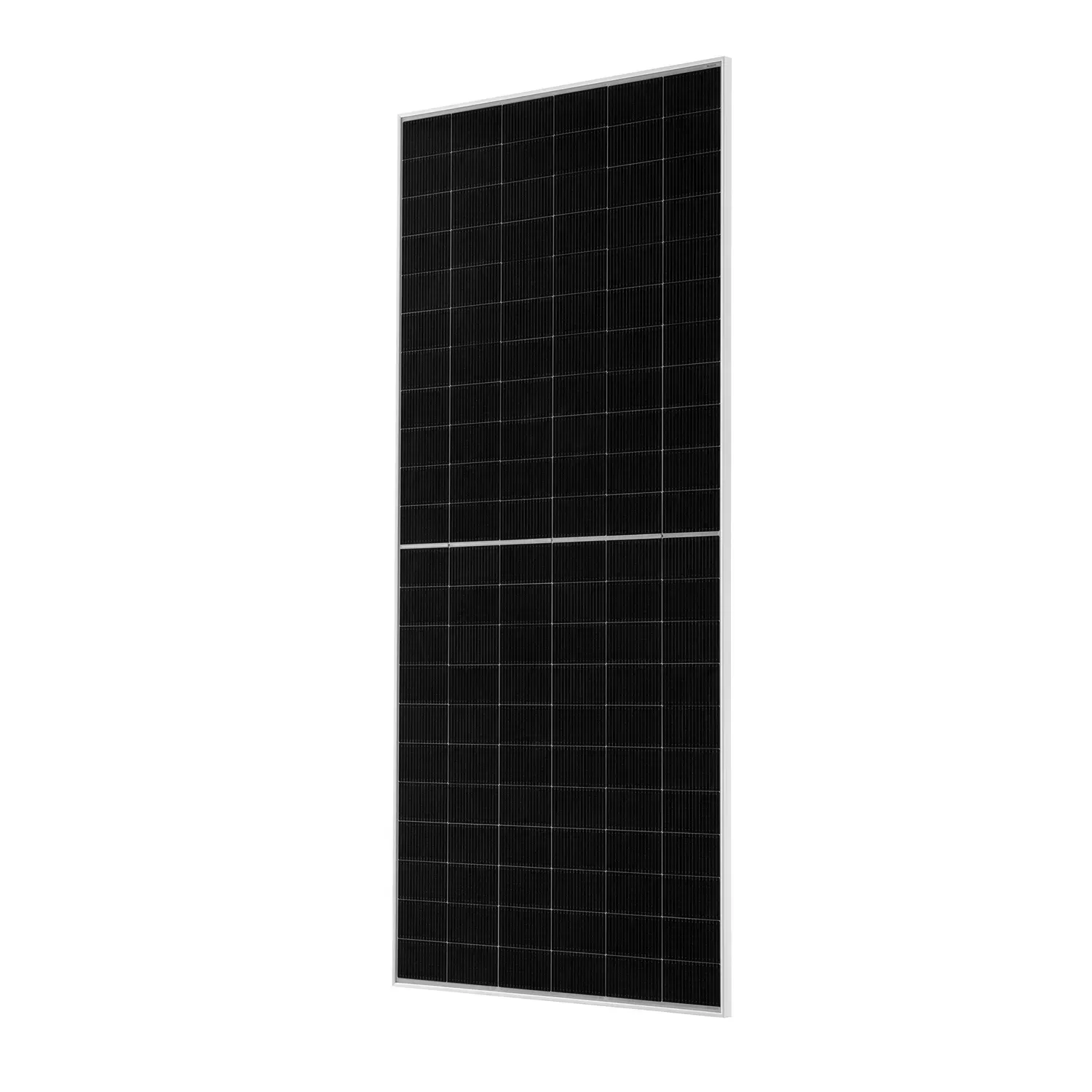

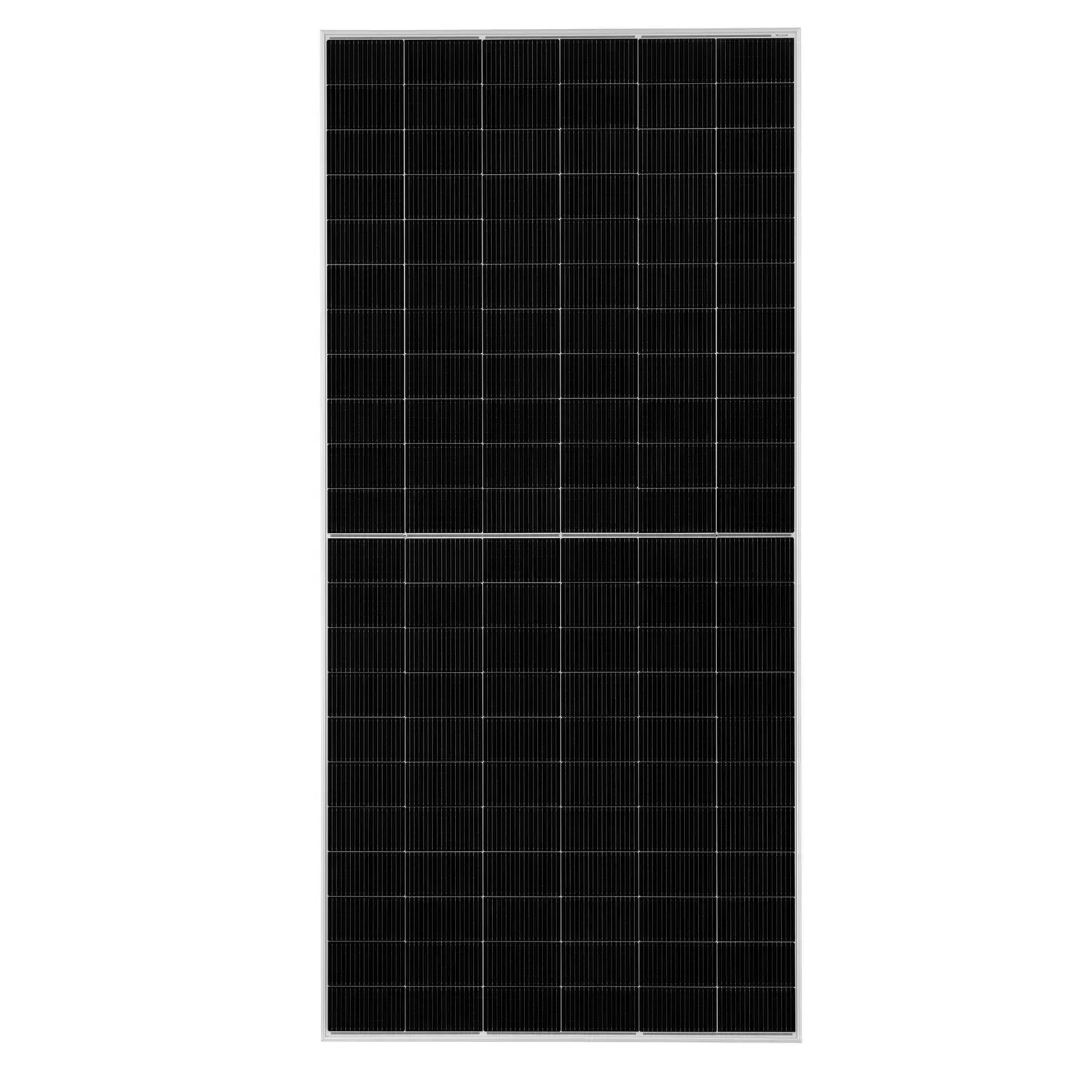

Сонячна панель JAM66D45-635/LB, 635 Вт, N-type, Bifacial, cable 200/400mm, silver frame, JA Solar

Солнечная панель JAM66D45-635/LB, 635 Вт, N-type, Bifacial, cable 200/400mm, silver frame, JA Solar — это современный высокоэффективный двусторонний фотомодуль с N-type ячейками и конструкцией с двойным стеклом, предназначенный для производства электроэнергии в частных, коммерческих и промышленных солнечных электростанциях. Модель имеет номинальную мощность 635 Вт, эффективность 23,5% и способна дополнительно использовать солнечный свет, попадающий на тыльную сторону панели. Благодаря этому Bifacial-модуль может обеспечивать дополнительную генерацию по сравнению с обычной односторонней панелью, особенно при установке на наземной конструкции, солнечном навесе или над светлой поверхностью.

Модель относится к серии JA Solar JAM66D45/LB с фотоэлементами n-type Bycium+. В техническом паспорте производитель подчеркивает высокую энергетическую отдачу, повышенную эффективность, плотную конструкцию модуля и низкую деградацию: 1% в первый год и 0,4% ежегодно в дальнейшем. На продукт заявлено 12 лет гарантии, а на линейную мощность — 30 лет.

Для чего используется солнечная панель JAM66D45-635/LB, 635 Вт, N-type, Bifacial, cable 200/400mm, silver frame, JA Solar?

Основное назначение солнечной панели — преобразование солнечного излучения в постоянный электрический ток.

Далее выработанная энергия может:

• подаваться на сетевой инвертор;

• использоваться в гибридной СЭС;

• заряжать аккумуляторные батареи через совместимый инвертор;

• покрывать потребление частного дома;

• питать коммерческий или промышленный объект;

• уменьшать потребление электроэнергии из внешней сети;

• работать в составе автономной солнечной электростанции;

• передаваться в сеть при соответствующей схеме подключения.

Мощность 635 Вт позволяет набрать значительную установленную мощность меньшим количеством панелей. Например:

• 10 панелей — 6,35 кВт;

• 20 панелей — 12,7 кВт;

• 30 панелей — 19,05 кВт;

• 40 панелей — 25,4 кВт.

Где используется солнечная панель JAM66D45-635/LB, 635 Вт, N-type, Bifacial, cable 200/400mm, silver frame, JA Solar?

Солнечная панель JA Solar 635 Вт хорошо подходит для:

• наземных солнечных электростанций;

• крыш промышленных зданий;

• складских комплексов;

• фермерских хозяйств;

• коммерческих СЭС;

• больших частных домов;

• солнечных навесов;

• автомобильных навесов;

• агровольтаических конструкций;

• гибридных систем с накопителями энергии.

Из-за больших габаритов 2382×1134 мм и веса 32,8 кг модель больше ориентирована на просторные крыши и наземный монтаж, чем на небольшие жилые кровли со сложной геометрией.

Самая выгодная цена — за паллету

image (image)

Технические характеристики

Солнечная панель JAM66D45-635/LB, 635 Вт, N-type, Bifacial, cable 200/400mm, silver frame, JA Solar имеет следующие преимущества

• Номинальная мощность 635 Вт.

• Высокая эффективность 23,5%.

• Современные N-type фотоэлементы.

• Технология n-type Bycium+.

• Двусторонняя Bifacial-конструкция.

• Коэффициент двусторонности 85% ±5%.

• Мощность при условиях BNPI может достигать примерно 701 Вт.

• Dual Glass — двойное стекло с двух сторон.

• Переднее и заднее стекло толщиной по 2 мм.

• Низкая деградация.

• Снижение производительности в первый год — 1%.

• Дальнейшая ежегодная деградация — 0,4%.

• 30 лет линейной гарантии на мощность.

• 12 лет гарантии на продукт.

• Максимальное системное напряжение 1500 В DC.

• Максимальный номинальный ток предохранителя 35 А.

• Статическая нагрузка спереди до 5400 Па.

• Статическая нагрузка сзади до 2400 Па.

• Рабочая температура от -40 до +70 °C.

• NOCT 45±2 °C.

• Распределительная коробка IP68.

• Три байпасных диода.

• Сечение кабеля 4 мм².

• Кабели 400 мм (+) и 200 мм (-).

• Серебристая рама.

• 132 ячейки.

• Конфигурация 6×22.

• Подходит для крупных наземных СЭС.

• Хорошо подходит для коммерческих крыш.

• Эффективно использует отраженный свет.

• Сертифицирована по IEC 61215 и IEC 61730.

• Производство соответствует ISO 9001, ISO 14001 и ISO 45001.

Что означает N-type

N-type — это современный тип кремниевых фотоэлементов, который характеризуется высокой эффективностью и низкой деградацией.

В этой серии JA Solar использует технологию n-type Bycium+. По данным производителя, она направлена на повышение энергетической отдачи и эффективности модуля.

Для пользователя преимущества N-type означают:

• более стабильную генерацию в течение многих лет;

• меньшую деградацию;

• хорошую работу при высокой температуре;

• высокую эффективность фотомодуля;

• хорошую пригодность для Bifacial-конструкции.

Что означает Bifacial

Bifacial означает, что панель является двусторонней.

Передняя сторона получает основной прямой солнечный свет, а задняя сторона может использовать отраженное излучение.

Свет может отражаться от:

• бетона;

• светлого щебня;

• белой кровли;

• снега;

• песка;

• светлой мембраны;

• других поверхностей с хорошей отражающей способностью.

Коэффициент двусторонности для серии составляет 85% ±5%.

Это не означает, что панель автоматически добавляет 85% к мощности. Это показатель того, насколько эффективна тыльная сторона относительно передней при одинаковом освещении.

Какую дополнительную мощность может дать тыльная сторона

В техническом паспорте приведены параметры при дополнительном облучении задней части модуля.

Для модели 635 Вт при условиях BNPI мощность увеличивается примерно до 701 Вт.

То есть:

• номинальная мощность по STC — 635 Вт;

• при дополнительном тыльном освещении — около 701 Вт.

Это не означает, что 701 Вт будет постоянной реальной мощностью. Фактический прирост зависит от высоты установки, угла наклона, цвета поверхности, затенения тыльной стороны и условий освещения.

Dual Glass — двойное стекло

Модуль имеет конструкцию с двойным стеклом:

• переднее стекло — 2,0 мм;

• заднее стекло — 2,0 мм.

Такая конструкция:

• защищает ячейки с двух сторон;

• повышает механическую стабильность;

• хорошо подходит для двусторонней генерации;

• лучше противостоит влаге и старению;

• рассчитана на длительную эксплуатацию.

Солнечная панель JAM66D45-635/LB, 635 Вт, N-type, Bifacial, cable 200/400mm, silver frame, JA Solar имеет серебристую раму

В названии товара указана silver frame — серебристая алюминиевая рама.

Общие размеры панели составляют 2382×1134×30 мм, толщина рамы — 30 мм.

Такой формат хорошо подходит для:

• промышленных крыш;

• наземных конструкций;

• солнечных навесов;

• крупных коммерческих СЭС.

Электрические характеристики

Для JAM66D45-635/LB производитель указывает:

• номинальная мощность Pmax — 635 Вт;

• напряжение холостого хода Voc — 49,10 В;

• рабочее напряжение Vmp — 40,94 В;

• ток короткого замыкания Isc — 16,21 А;

• рабочий ток Imp — 15,51 А;

• эффективность — 23,5%;

• допуск мощности — 0…+3 Вт.

Эти параметры особенно важны при подборе инвертора и расчете количества панелей в стринге.

Солнечная панель JAM66D45-635/LB, 635 Вт, N-type, Bifacial, cable 200/400mm, silver frame, JA Solar имеет высокую эффективность 23,5%

КПД 23,5% означает, что панель очень эффективно использует доступную площадь.

Это позволяет:

• получить больше установленной мощности с той же площади;

• уменьшить количество панелей;

• сократить количество монтажных элементов;

• уменьшить количество кабельных соединений;

• эффективнее использовать площадь крыши или наземной конструкции.

Температурные коэффициенты

Для этой серии указаны:

• температурный коэффициент Isc — +0,045%/°C;

• температурный коэффициент Voc — -0,250%/°C;

• температурный коэффициент Pmax — -0,280%/°C.

Низкий температурный коэффициент мощности важен летом. Чем меньше модуль теряет мощность при нагреве, тем стабильнее он работает в жаркую погоду.

Механическая прочность

Модуль рассчитан на:

• статическую нагрузку спереди до 5400 Па;

• статическую нагрузку сзади до 2400 Па.

Это важно для регионов со снеговыми и ветровыми нагрузками.

При этом фактическая устойчивость всей солнечной электростанции зависит также от:

• монтажных профилей;

• прижимов;

• точек крепления;

• фундамента;

• правильности монтажа.

Солнечная панель JAM66D45-635/LB, 635 Вт, N-type, Bifacial, cable 200/400mm, silver frame, JA Solar имеет кабель 200/400 мм

В техническом паспорте указано:

• положительный кабель — 400 мм;

• отрицательный кабель — 200 мм;

• сечение кабеля — 4 мм²;

• разъемы — QC 4.10-351 или MC4-EV02A.

Такой формат кабелей используется для последовательного соединения панелей в солнечный стринг.

Распределительная коробка IP68

Панель оснащена распределительной коробкой со степенью защиты IP68 и тремя диодами.

IP68 означает высокий уровень защиты от пыли и воды, что важно для оборудования, которое постоянно эксплуатируется на открытом воздухе.

Деградация и гарантия

JA Solar заявляет:

• снижение производительности на 1% в первый год;

• дальнейшую ежегодную деградацию 0,4%;

• 30-летнюю линейную гарантию мощности.

Для пользователя это означает, что панель рассчитана на многолетнюю эксплуатацию с постепенным, а не резким снижением производительности.

Совместимость с инвертором

Перед подключением необходимо проверить:

• Voc — 49,10 В;

• Vmp — 40,94 В;

• Isc — 16,21 А;

• Imp — 15,51 А.

Особенно важен ток. Современная панель JA Solar 635 Вт имеет Imp более 15 А, поэтому инвертор должен поддерживать достаточный ток на каждом MPPT.

Например, если инвертор имеет максимальный ток MPPT 16 А, одна такая панель или один последовательный стринг может работать близко к верхней границе допустимого тока.

Пример расчета стринга

При последовательном соединении 10 панелей:

• мощность — 6,35 кВт;

• Vmp — около 409,4 В;

• Voc — около 491 В;

• рабочий ток — около 15,51 А.

Для 12 панелей:

• мощность — 7,62 кВт;

• Vmp — около 491,3 В;

• Voc — около 589,2 В.

Ток в последовательном стринге при этом не складывается — он остается примерно на уровне одной панели.

Окончательное количество фотомодулей необходимо определять с учетом минимальной зимней температуры, поскольку на морозе Voc увеличивается.

Для каких СЭС особенно подходит солнечная панель JAM66D45-635/LB, 635 Вт, N-type, Bifacial, cable 200/400mm, silver frame, JA Solar

JAM66D45-635/LB особенно целесообразно использовать:

• в наземных солнечных электростанциях;

• на больших промышленных крышах;

• в фермерских СЭС;

• на солнечных навесах;

• в коммерческих проектах;

• там, где можно эффективно использовать Bifacial-генерацию;

• на объектах, где необходимо набрать большую мощность меньшим количеством модулей.

Для небольшой частной крыши необходимо заранее проверить габариты, поскольку длина панели составляет почти 2,4 м.

Особенности монтажа Bifacial-панели

Чтобы получить максимальную пользу от тыльной генерации, желательно:

• не устанавливать панель вплотную к темной сплошной поверхности;

• оставлять достаточный зазор под модулем;

• использовать светлые поверхности под панелями;

• избегать лишнего затенения задней стороны профилями;

• правильно подбирать высоту наземной конструкции;

• учитывать расстояние между рядами;

• поддерживать тыльное стекло в чистоте.

Для наземной СЭС светлый щебень или другая поверхность с хорошим отражением может помочь увеличить дополнительную генерацию.

Что необходимо учитывать перед монтажом

Перед установкой необходимо проверить:

• размеры панели 2382×1134 мм;

• вес 32,8 кг;

• толщину рамы 30 мм;

• совместимость крайних и межпанельных прижимов;

• допустимые зоны крепления;

• параметры инвертора;

• расчет Voc при отрицательной температуре;

• допустимый ток MPPT;

• механические нагрузки;

• тип монтажной конструкции.

Из-за веса более 32 кг монтаж одной панели желательно выполнять как минимум вдвоем.

Почему стоит купить?

Солнечная панель JAM66D45-635/LB, 635 Вт, N-type, Bifacial, cable 200/400mm, silver frame, JA Solar — это высокопроизводительный современный фотомодуль для мощных солнечных электростанций. Номинальная мощность 635 Вт, КПД 23,5%, N-type Bycium+, Bifacial-технология и конструкция Dual Glass делают модель особенно интересной для наземных и коммерческих СЭС.

Коэффициент двусторонности 85% ±5%, потенциальная мощность около 701 Вт при дополнительном тыльном облучении, низкая деградация и 30-летняя линейная гарантия мощности позволяют рассматривать этот модуль как долгосрочное решение для производства солнечной электроэнергии.

Большой формат 2382×1134 мм, двойное стекло 2+2 мм, серебристая рама, кабели 400/200 мм и рабочий ток 15,51 А делают JAM66D45-635/LB хорошо приспособленной к современным высокомощным инверторам и монтажным системам, рассчитанным на крупноформатные N-type солнечные панели.
