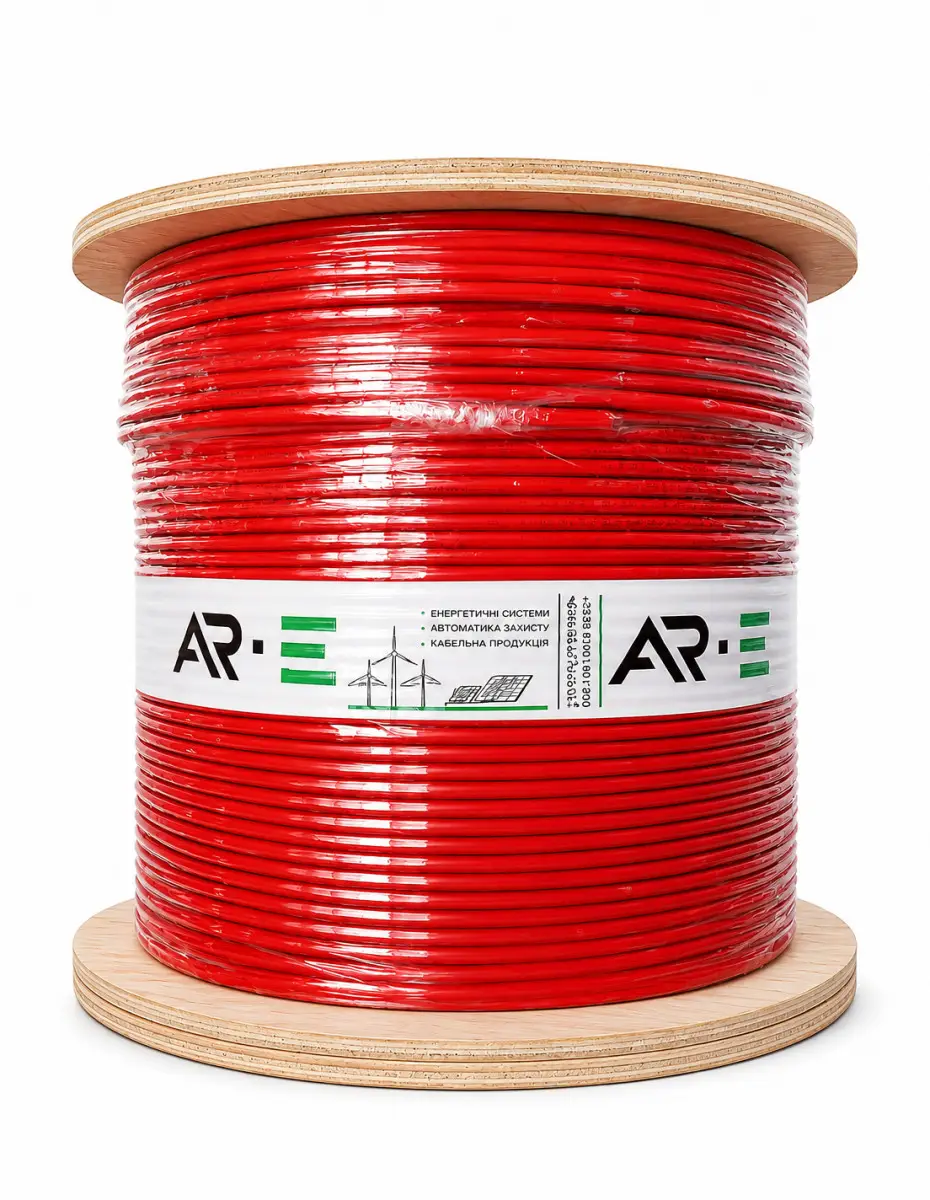

Червоний кабель AR.E 4 мм для сонячних панелей (одножильний)

Красный кабель AR.E 4 мм² для солнечных панелей (одножильный) — это специализированный фотоэлектрический провод для соединения солнечных панелей, инверторов, контроллеров заряда, защитных боксов и других компонентов солнечной электростанции. Кабель имеет сечение токопроводящей жилы 4 мм² и используется преимущественно в качестве положительного проводника, поскольку красным цветом в фотоэлектрических системах обычно обозначают полюс «плюс». Он подходит для передачи постоянного тока от фотомодулей к оборудованию СЭС и помогает создать надёжную, понятную и удобную для обслуживания кабельную сеть.

В отличие от обычного бытового провода, кабель для солнечных панелей рассчитан на эксплуатацию в условиях постоянного воздействия солнечного излучения, перепадов температуры и других внешних факторов. Его можно прокладывать под фотомодулями, вдоль монтажных профилей, в защитных трубах, кабельных лотках или специальных гофрах. Сечение 4 мм² является одним из наиболее распространённых в небольших и средних солнечных электростанциях, однако окончательный выбор необходимо делать с учётом тока, длины трассы и допустимых потерь напряжения.

Для чего используется Красный кабель AR.E 4 мм² для солнечных панелей (одножильный)?

Основная задача фотоэлектрического кабеля — передача электроэнергии постоянного тока между отдельными элементами солнечной системы.

Красный PV-кабель применяется для:

• последовательного соединения солнечных панелей в стринг;

• подключения фотомодулей к гибридному или сетевому инвертору;

• подключения панелей к контроллеру заряда;

• соединения солнечного поля с защитным DC-боксом;

• подключения оптимизаторов мощности;

• изготовления удлинительных кабелей с коннекторами;

• прокладки положительной линии постоянного тока;

• ремонта или модернизации кабельной части СЭС;

• подключения отдельных портативных фотоэлектрических систем;

• организации кабельных трасс в автономных электростанциях.

Кабель не вырабатывает и не преобразует электроэнергию, однако от правильности его выбора напрямую зависят потери мощности, нагрев контактов и безопасность всей солнечной электростанции.

Где используется Красный кабель AR.E 4 мм² для солнечных панелей (одножильный)?

Одножильный кабель для солнечных панелей можно применять на различных типах объектов:

• в частных солнечных электростанциях;

• на крышах домов и коттеджей;

• на дачах;

• в фермерских хозяйствах;

• на коммерческих крышах;

• в наземных фотоэлектрических системах;

• в гибридных СЭС с аккумуляторами;

• в автономных системах электроснабжения;

• на солнечных навесах;

• в кемперах и домах на колёсах;

• на лодках и яхтах с солнечными модулями;

• в мобильных энергетических комплексах;

• в системах питания телекоммуникационного оборудования;

• в мастерских монтажников солнечных электростанций.

Кабель может использоваться внутри и снаружи зданий при условии правильного способа прокладки и соответствия конкретной партии требованиям проекта.

Характеристики

Красный кабель AR.E 4 мм² для солнечных панелей (одножильный) имеет следующие преимущества

• Предназначен для кабельной части солнечных электростанций.

• Подходит для передачи постоянного тока от фотомодулей.

• Сечение 4 мм² является распространённым решением для домашних и небольших коммерческих СЭС.

• Красная оболочка помогает обозначить положительную линию.

• Упрощает монтаж и последующее техническое обслуживание.

• Одножильная конструкция удобна для формирования отдельных DC-линий.

• Подходит для соединения солнечных панелей в стринги.

• Может применяться между солнечным полем и инвертором.

• Совместим с соответствующими фотоэлектрическими коннекторами для кабеля 4 мм².

• Помогает создавать удлинительные кабели необходимой длины.

• Подходит для крышных и наземных солнечных электростанций.

• Может использоваться в сетевых, автономных и гибридных системах.

• Гибкая конструкция упрощает прокладку кабельной трассы.

• Кабель удобно закреплять под солнечными панелями.

• Может прокладываться в защитных трубах, гофрах и кабельных лотках.

• Помогает уменьшить риск ошибочного определения полярности.

• Правильно подобранное сечение снижает падение напряжения.

• Уменьшение потерь в кабеле повышает эффективность всей СЭС.

• Специализированная оболочка обычно лучше приспособлена к наружным условиям, чем изоляция бытового провода.

• Подходит для профессионального монтажа и самостоятельного обслуживания при наличии необходимых знаний.

• Может использоваться для замены повреждённого участка кабеля.

• Подходит для модернизации существующей солнечной электростанции.

• Не требует регулярного обслуживания после правильного монтажа.

• Удобен для хранения и отрезания необходимой длины.

• Позволяет изготавливать кабели под конкретный объект без лишних соединений.

Почему необходим специальный кабель для солнечных панелей

Фотоэлектрическая система работает на открытом воздухе в течение многих лет. Кабели постоянно нагреваются солнцем, охлаждаются зимой, контактируют с влагой и пылью, а также подвергаются движению из-за ветровых нагрузок.

Обычный провод для внутренней электропроводки может быстро терять эластичность и разрушаться под воздействием ультрафиолета. Специальный солнечный кабель обычно имеет более устойчивую наружную оболочку и конструкцию, адаптированную к условиям фотоэлектрических установок.

Его использование помогает:

• уменьшить риск растрескивания изоляции;

• защитить токопроводящую жилу от влаги;

• снизить риск короткого замыкания;

• сохранить гибкость кабеля;

• обеспечить стабильную работу СЭС;

• упростить монтаж коннекторов;

• продлить срок службы кабельной линии.

Точные показатели устойчивости, допустимого напряжения и температурного диапазона необходимо сверять с маркировкой на кабеле или паспортом именно этой модели AR.E.

Что означает сечение 4 мм²

Обозначение 4 мм² означает площадь поперечного сечения металлической токопроводящей жилы. Это не наружный диаметр кабеля.

От сечения зависят:

• допустимый ток;

• нагрев проводника;

• падение напряжения;

• потери мощности;

• максимальная рекомендуемая длина трассы;

• совместимость с контактами коннекторов.

Кабель 4 мм² часто используется для стрингов с рабочим током приблизительно на уровне одной современной солнечной панели или одной последовательной цепи модулей. Однако точный допустимый ток зависит от температуры, способа прокладки, количества расположенных рядом кабелей, характеристик изоляции и требований нормативов.

Для длинных кабельных трасс или систем с повышенным током может быть целесообразно использовать сечение 6 мм² или больше.

Красный цвет и полярность

В солнечных электростанциях важно не перепутать положительный и отрицательный проводники. Ошибка полярности может привести к неправильной работе оборудования или его повреждению.

Обычно применяются:

• красный кабель — для положительного полюса «+»;

• чёрный кабель — для отрицательного полюса «−».

Цветовая маркировка упрощает:

• подключение панелей к инвертору;

• поиск неисправностей;

• проверку стрингов;

• техническое обслуживание;

• замену коннекторов;

• расширение солнечной электростанции.

При этом ориентироваться только на цвет нельзя. Перед подключением полярность необходимо обязательно проверить измерительным прибором.

Красный кабель AR.E 4 мм² для солнечных панелей имеет одножильную конструкцию

Обозначение «одножильный» означает, что внутри кабеля проходит один изолированный токопроводящий проводник. При этом сама жила может состоять из множества тонких проволок, благодаря чему кабель остаётся гибким.

Такой тип конструкции удобен для фотоэлектрических систем, поскольку позволяет:

• легко прокладывать кабель под панелями;

• выполнять плавные повороты;

• устанавливать коннекторы;

• формировать отдельные положительные и отрицательные линии;

• аккуратно закреплять кабель на профилях;

• использовать провод в защитных трубах и лотках.

Одножильный PV-кабель не следует путать с жёстким монолитным проводом для стационарной внутренней электропроводки.

Совместимость с коннекторами

Кабель сечением 4 мм² часто используется с фотоэлектрическими коннекторами типа MC4 или совместимыми аналогами.

Для создания надёжного соединения необходимо:

1. Аккуратно отрезать кабель.

2. Снять изоляцию на необходимую длину.

3. Вставить жилу в металлический контакт.

4. Обжать контакт специальными клещами.

5. Установить его в корпус коннектора.

6. Затянуть кабельный ввод соответствующим ключом.

7. Проверить механическую прочность и полярность.

Не рекомендуется обжимать контакт обычными плоскогубцами. Слабое или неравномерное соединение может нагреваться, создавать электрические потери и постепенно разрушать корпус разъёма.

Также нежелательно соединять между собой внешне похожие коннекторы разных систем без подтверждения их совместимости.

Как выбрать между кабелем 4 и 6 мм²

Выбор сечения зависит не только от мощности всей солнечной электростанции. При последовательном соединении панелей напряжение складывается, а ток остаётся приблизительно на уровне одного модуля.

При расчёте учитываются:

• максимальный рабочий ток стринга;

• ток короткого замыкания панелей;

• общая длина положительного и отрицательного проводников;

• температура окружающей среды;

• способ прокладки;

• количество кабелей в одном лотке или трубе;

• допустимое падение напряжения;

• запас по току;

• требования проекта и производителя оборудования.

Кабель 4 мм² часто является достаточным для коротких и средних трасс одного стринга. Кабель 6 мм² может быть предпочтительнее для значительных расстояний, повышенных токов или в случаях, когда необходимо дополнительно уменьшить потери.

Падение напряжения и потери электроэнергии

Любой провод имеет электрическое сопротивление. При прохождении тока часть энергии преобразуется в тепло.

Чем длиннее кабель и меньше его сечение, тем выше могут быть потери. Чрезмерное падение напряжения приводит к тому, что до инвертора доходит меньше энергии, чем вырабатывают панели.

Для уменьшения потерь рекомендуется:

• правильно рассчитывать сечение;

• не увеличивать длину кабельной трассы без необходимости;

• избегать лишних коннекторов;

• качественно обжимать контакты;

• использовать совместимые разъёмы;

• не допускать повреждения жил;

• надёжно затягивать соединения;

• периодически проверять подозрительные участки тепловизором или измерительными приборами.

Окончательный расчёт сечения желательно выполнять по параметрам конкретной СЭС.

Особенности прокладки

Кабель необходимо размещать так, чтобы он не касался острых краёв, не лежал в воде и не провисал под панелями.

Во время монтажа рекомендуется:

• использовать специальные клипсы;

• крепить кабель к монтажному профилю;

• оставлять плавные изгибы;

• не затягивать стяжки слишком сильно;

• защищать участки прохода через стены и кровлю;

• использовать герметичные кабельные вводы;

• не прокладывать провод непосредственно по острой металлочерепице;

• защищать доступные участки от животных;

• не оставлять коннекторы на поверхности кровли;

• избегать контакта с горячими частями оборудования.

Кабель не должен двигаться под воздействием ветра и постоянно тереться о раму панели или металлическую конструкцию.

Подключение к инвертору

При подключении PV-кабеля к инвертору необходимо учитывать тип его входов.

Возможные варианты:

• подключение через штатные коннекторы;

• ввод кабеля в DC-бокс;

• подключение к автоматическому выключателю или предохранителю;

• подключение через устройство защиты от перенапряжения;

• ввод непосредственно в клеммный блок в соответствии с инструкцией.

Перед выполнением любых работ необходимо:

• отключить AC-питание;

• отключить PV-разъединитель;

• проверить напряжение;

• соблюдать полярность;

• не работать с подключённым стрингом под нагрузкой;

• использовать изолированный инструмент;

• соблюдать требования инструкции инвертора.

Солнечные панели вырабатывают напряжение сразу после попадания на них света, поэтому обычного выключения инвертора может быть недостаточно для полного обесточивания PV-кабелей.

Красный кабель AR.E 4 мм² для солнечных панелей (одножильный) имеет несколько правил безопасной эксплуатации

Во время монтажа кабеля необходимо:

• проверять полярность мультиметром;

• не прикасаться к оголённым проводникам;

• не оставлять открытые концы кабеля;

• не допускать короткого замыкания;

• использовать кабель соответствующего сечения;

• не применять повреждённые коннекторы;

• не скручивать провода вместо профессионального соединения;

• не использовать бытовые клеммники на открытом воздухе;

• не соединять кабели пайкой без предусмотренной защиты;

• не выполнять монтаж под дождём;

• пользоваться средствами индивидуальной защиты;

• доверять подключение высоковольтных стрингов квалифицированному электрику.

Даже один стринг из нескольких панелей может создавать опасное постоянное напряжение.

Что необходимо уточнить перед покупкой

В названии товара указаны бренд, цвет, назначение и сечение, однако полные паспортные параметры не приведены.

Перед заказом желательно уточнить:

• материал токопроводящей жилы;

• класс гибкости;

• максимальное рабочее напряжение;

• допустимый ток;

• температурный диапазон;

• наружный диаметр;

• материал оболочки;

• устойчивость к ультрафиолету;

• наличие маркировки на кабеле;

• соответствие стандартам для PV-систем;

• минимальный радиус изгиба;

• способ продажи — по метрам или бухтами;

• длину бухты;

• совместимость с имеющимися коннекторами.

Эти данные особенно важны для коммерческих и промышленных объектов, где проектная документация требует подтверждённых характеристик всех компонентов.

Почему стоит купить Красный кабель AR.E 4 мм² для солнечных панелей (одножильный)?

Красный кабель AR.E 4 мм² для солнечных панелей (одножильный) станет практичным решением для создания положительной кабельной линии в домашней, автономной или коммерческой солнечной электростанции. Сечение 4 мм² подходит для многих стандартных стринговых соединений, а красный цвет помогает быстро определить полярность во время монтажа и обслуживания.

Кабель можно использовать для подключения фотомодулей, инверторов, контроллеров заряда, оптимизаторов и защитных устройств. При условии правильного расчёта сечения, качественного обжима коннекторов и защищённой прокладки он помогает уменьшить потери электроэнергии, избежать перегрева контактов и обеспечить стабильную работу солнечной электростанции.
