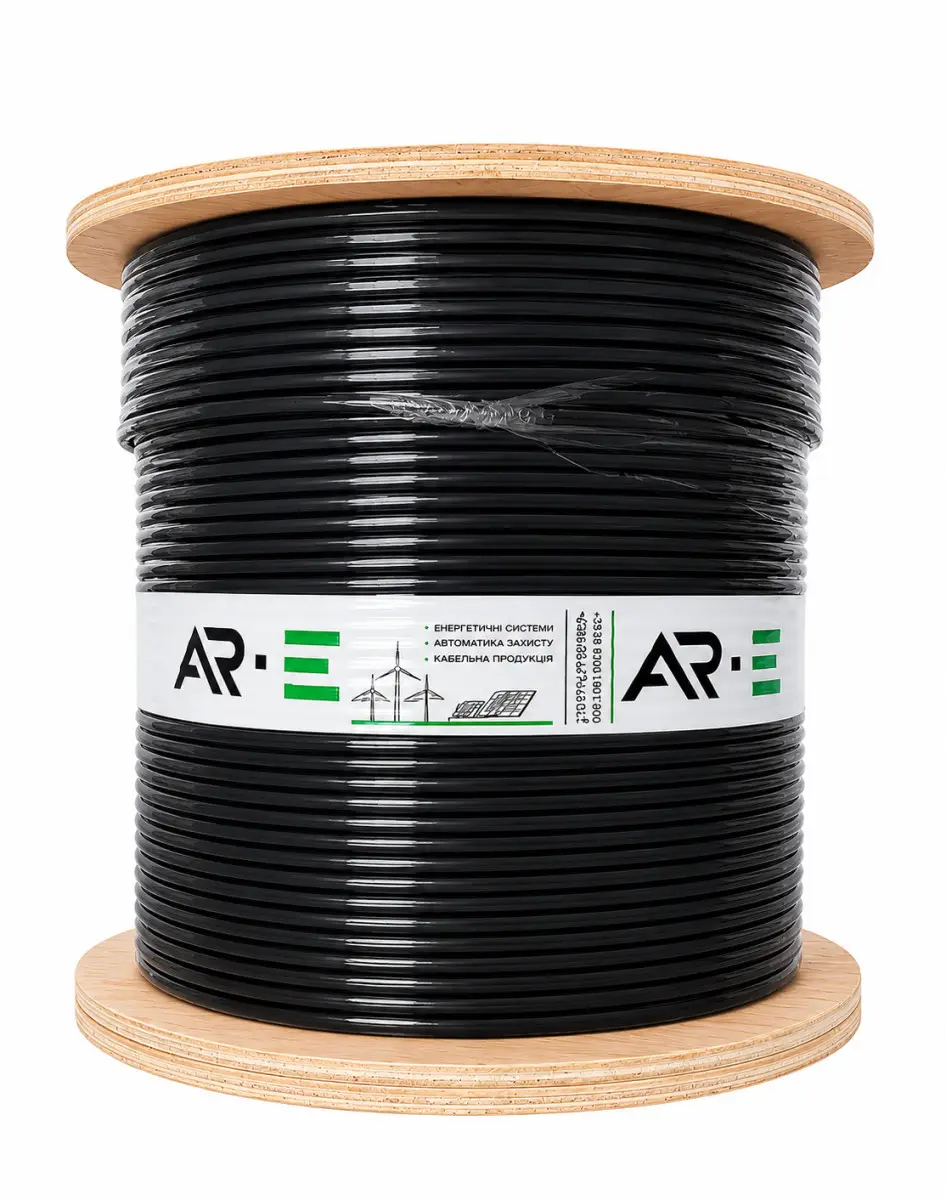

Чорний кабель AR.E 4 мм для сонячних панелей (одножильний)
45 грн.
Опис
Чорний кабель AR.E 4 мм для сонячних панелей (одножильний) — це спеціалізований фотоелектричний провід, призначений для з’єднання сонячних панелей, інверторів, контролерів заряду, оптимізаторів, захисних боксів та інших компонентів сонячної електростанції. Кабель має переріз струмопровідної жили 4 мм² і використовується переважно як негативний провідник, оскільки чорним кольором у фотоелектричних системах зазвичай позначають полюс «мінус». Він передає постійний струм від фотомодулів до обладнання СЕС і допомагає створити зрозумілу, надійну та зручну для подальшого обслуговування кабельну мережу.
Фотоелектричний кабель відрізняється від звичайного побутового проводу тим, що розрахований на експлуатацію в умовах, характерних для сонячних електростанцій. Кабель може проходити під фотомодулями, уздовж монтажних профілів, у захисних трубах, гофрах або кабельних лотках. Переріз 4 мм² є поширеним рішенням для з’єднання окремих панелей і стрінгів, однак остаточний вибір перерізу повинен враховувати струм, довжину траси, спосіб прокладання та допустимі втрати напруги.
Для чого використовується чорний кабель AR.E 4 мм для сонячних панелей (одножильний)?
Основне призначення чорного кабелю для сонячних панелей — передавання постійного струму між елементами фотоелектричної системи.
Він використовується для:
- послідовного з’єднання сонячних панелей у стрінг;
- підключення фотомодулів до мережевого або гібридного інвертора;
- підключення панелей до контролера заряду;
- з’єднання сонячного поля із захисним DC-боксом;
- підключення оптимізаторів потужності;
- виготовлення кабельних подовжувачів із фотоелектричними конекторами;
- прокладання негативної лінії постійного струму;
- ремонту пошкоджених кабельних ділянок;
- модернізації вже встановленої сонячної електростанції;
- створення автономних і резервних систем живлення.
Кабель не виробляє електроенергію, але його якість, переріз і правильність монтажу безпосередньо впливають на втрати потужності, нагрівання з’єднань і безпечність роботи всієї СЕС.
Де використовується чорний кабель AR.E 4 мм для сонячних панелей (одножильний)?
Чорний одножильний PV-кабель можна застосовувати на різних об’єктах:
- у домашніх сонячних електростанціях;
- на дахах приватних будинків;
- на дачах і в котеджах;
- у фермерських господарствах;
- на комерційних дахах;
- у наземних сонячних електростанціях;
- у гібридних системах з акумуляторами;
- в автономних системах електропостачання;
- на сонячних навісах;
- у кемперах та будинках на колесах;
- на яхтах і човнах із сонячними модулями;
- у мобільних енергетичних комплексах;
- у системах живлення телекомунікаційного обладнання;
- у майстернях монтажників сонячних систем.
Кабель може використовуватися всередині та зовні приміщень, якщо параметри конкретної моделі, спосіб монтажу та захист кабельної траси відповідають умовам об’єкта.
Характеристики
| Характеристика | Значення |
|---|---|
| Найменування | Чорний кабель AR.E 4 мм для сонячних панелей (одножильний) |
| Бренд | AR.E |
| Тип товару | Фотоелектричний кабель |
| Призначення | З’єднання компонентів сонячної електростанції |
| Тип струму | Постійний струм DC |
| Кількість жил | 1 |
| Переріз жили | 4 мм² |
| Колір оболонки | Чорний |
| Рекомендоване позначення | Негативна лінія «−» |
| Основне застосування | Сонячні панелі, стрінги, інвертори, контролери, DC-бокси |
| Тип монтажу | Внутрішній і зовнішній відповідно до параметрів кабелю |
| Сумісність із конекторами | Фотоелектричні конектори, розраховані на кабель 4 мм² |
| Спосіб постачання | Відріз потрібної довжини або бухта залежно від пропозиції |
| Точна робоча напруга | Потребує уточнення за маркуванням |
| Допустимий струм | Залежить від конструкції кабелю та способу прокладання |
| Температурний діапазон | Потребує уточнення за технічним паспортом |
| Матеріал провідника | Потребує уточнення у характеристиках конкретної партії |
| Матеріал ізоляції | Потребує уточнення у виробника або постачальника |
| Стійкість до ультрафіолету | Потребує підтвердження технічною документацією |
| Сертифікація | Потребує перевірки за маркуванням кабелю |
Чорний кабель AR.E 4 мм для сонячних панелей (одножильний) має такі переваги
- Призначений для кабельної частини сонячної електростанції.
- Підходить для передавання постійного струму від фотомодулів.
- Переріз 4 мм² є поширеним рішенням для приватних і невеликих комерційних СЕС.
- Чорний колір спрощує позначення негативної лінії.
- Допомагає уникати помилок під час підключення обладнання.
- Одножильна конструкція зручна для окремих DC-ліній.
- Підходить для послідовного з’єднання сонячних панелей.
- Може застосовуватися між сонячним полем та інвертором.
- Підходить для підключення контролерів заряду й оптимізаторів.
- Сумісний із відповідними конекторами для кабелю 4 мм².
- Дозволяє виготовляти подовжувальні кабелі потрібної довжини.
- Підходить для дахових і наземних сонячних електростанцій.
- Може використовуватися в мережевих, гібридних та автономних системах.
- Гнучка конструкція спрощує прокладання під панелями.
- Кабель зручно закріплювати на монтажних профілях.
- Може прокладатися у трубах, гофрах і кабельних лотках.
- Правильно підібраний переріз допомагає зменшити падіння напруги.
- Низькі втрати в кабелі підвищують загальну ефективність СЕС.
- Спеціалізована оболонка зазвичай краще пристосована до зовнішнього середовища, ніж ізоляція побутового проводу.
- Підходить для професійного монтажу сонячних електростанцій.
- Може використовуватися для ремонту пошкодженої кабельної ділянки.
- Підходить для модернізації або розширення наявної СЕС.
- Не потребує регулярного обслуговування після правильного монтажу.
- Дозволяє відрізати необхідну довжину без зайвих з’єднань.
- Спрощує візуальний контроль полярності під час сервісних робіт.
Чому для СЕС потрібен спеціальний кабель
Кабельна мережа сонячної електростанції часто працює просто неба протягом багатьох років. Провідники нагріваються під сонцем, охолоджуються взимку, контактують із вологою, пилом і можуть піддаватися механічним навантаженням.
Звичайний провід для внутрішньої електропроводки не завжди розрахований на такі умови. Спеціалізований сонячний кабель зазвичай має більш стійку ізоляцію та оболонку, призначену для фотоелектричних систем.
Його використання допомагає:
- зменшити ризик розтріскування ізоляції;
- захистити струмопровідну жилу від вологи;
- знизити ймовірність короткого замикання;
- зберігати гнучкість під час монтажу;
- забезпечити стабільну роботу кабельної лінії;
- надійно встановлювати фотоелектричні конектори;
- продовжити строк служби системи.
Точні показники робочої напруги, температурного діапазону, стійкості до ультрафіолету та відповідності стандартам необхідно уточнювати за маркуванням або паспортом саме кабелю AR.E.
Що означає переріз 4 мм²
Позначення 4 мм² вказує на площу поперечного перерізу струмопровідної жили. Це не зовнішній діаметр кабелю.
Від перерізу залежать:
- допустимий струм;
- рівень нагрівання провідника;
- падіння напруги;
- втрати електроенергії;
- допустима довжина кабельної траси;
- сумісність із металевими контактами конекторів.
Кабель 4 мм² часто застосовують у стрінгових лініях, де струм приблизно відповідає струму одного сонячного модуля або одного послідовного ланцюга панелей. При послідовному з’єднанні напруга модулів додається, а струм залишається приблизно на рівні однієї панелі.
Для довгих кабельних трас, підвищеного струму або жорстких вимог до втрат може знадобитися кабель перерізом 6 мм² чи більше.
Чорний колір і полярність
У сонячних електростанціях часто застосовують кольорове розділення кабелів:
- червоний провід — позитивний полюс «+»;
- чорний провід — негативний полюс «−».
Чорний кабель допомагає швидко визначити негативну лінію під час:
- первинного монтажу;
- підключення стрінга до інвертора;
- вимірювання напруги;
- перевірки полярності;
- сервісного обслуговування;
- заміни конекторів;
- пошуку несправності;
- розширення сонячної електростанції.
Водночас покладатися лише на колір не можна. Перед підключенням інвертора або контролера полярність потрібно обов’язково перевірити мультиметром чи відповідним тестером.
Чорний кабель AR.E 4 мм для сонячних панелей (одножильний) має одножильну конструкцію
Позначення «одножильний» означає, що в кабелі є один ізольований струмопровідний провідник. При цьому сама жила може складатися з великої кількості тонких дротинок, що забезпечує необхідну гнучкість.
Така конструкція зручна для сонячних систем, оскільки дозволяє:
- прокладати кабель під фотомодулями;
- виконувати плавні повороти;
- формувати окремі позитивні та негативні лінії;
- монтувати фотоелектричні конектори;
- закріплювати кабель на монтажних профілях;
- прокладати його в захисних трубах і лотках;
- виготовляти відрізки потрібної довжини.
Одножильний фотоелектричний кабель не слід плутати з жорстким монолітним проводом для домашньої електропроводки.
Сумісність із фотоелектричними конекторами
Кабель перерізом 4 мм² зазвичай використовується з конекторами типу MC4 або іншими фотоелектричними роз’ємами, розрахованими на відповідний переріз.
Монтаж з’єднання виконується у декілька етапів:
- Кабель відрізають до потрібної довжини.
- Акуратно знімають частину ізоляції.
- Жилу вставляють у металевий контакт.
- Контакт обтискають спеціальними кліщами.
- Встановлюють контакт у корпус конектора.
- Затягують ущільнювальний кабельний ввід.
- Перевіряють міцність фіксації та полярність.
Не рекомендується обтискати контакти звичайними плоскогубцями. Нерівномірний або слабкий обтиск підвищує електричний опір, через що з’єднання може нагріватися та втрачати надійність.
Також не слід з’єднувати зовні схожі конектори різних типів без підтвердження їхньої сумісності.
Як вибрати між кабелем 4 і 6 мм²
Вибір перерізу залежить від електричних параметрів конкретної сонячної системи.
Під час розрахунку потрібно врахувати:
- робочий струм стрінга;
- струм короткого замикання фотомодулів;
- довжину позитивного та негативного кабелів;
- температуру навколишнього середовища;
- спосіб прокладання;
- кількість кабелів у спільному лотку;
- допустиме падіння напруги;
- необхідний запас за струмом;
- вимоги інвертора та проєкту.
Кабель 4 мм² часто використовують для коротких і середніх стрінгових трас. Переріз 6 мм² може бути доцільнішим при значній довжині лінії, підвищеному струмі або необхідності додатково зменшити втрати.
Падіння напруги в кабельній лінії
Кожен провідник має електричний опір. Коли через кабель проходить струм, частина енергії витрачається на його нагрівання.
Втрати збільшуються, якщо:
- кабель занадто довгий;
- переріз замалий;
- струм надто високий;
- контакти обтиснуті неправильно;
- використано багато додаткових з’єднань;
- кабель працює за підвищеної температури;
- провідник або конектор пошкоджений.
Для зменшення втрат бажано:
- правильно розраховувати переріз;
- скорочувати кабельні траси, де це можливо;
- уникати непотрібних з’єднань;
- використовувати спеціальні обтискні кліщі;
- застосовувати сумісні конектори;
- не пошкоджувати жили під час зачищення;
- надійно закріплювати кабель;
- перевіряти підозрілі з’єднання тепловізором або вимірювальними приладами.
Чорний кабель AR.E 4 мм для сонячних панелей (одножильний) має такі особливості прокладання
Кабель під фотомодулями повинен бути правильно закріплений і захищений від пошкоджень.
Під час монтажу рекомендується:
- використовувати спеціальні кабельні кліпси;
- кріпити провід до монтажних профілів;
- уникати різких перегинів;
- не перетягувати пластикові стяжки;
- захищати місця проходу через стіни та покрівлю;
- використовувати герметичні вводи;
- не прокладати кабель по гострих металевих краях;
- не залишати провід у воді;
- не допускати провисання;
- захищати доступні ділянки від гризунів і механічних пошкоджень;
- не залишати конектори лежати на покрівлі;
- уникати контакту з гарячими поверхнями.
Постійне тертя кабелю об раму або металевий профіль може поступово пошкодити оболонку.
Підключення до інвертора
Залежно від конструкції обладнання кабель може підключатися:
- через штатні фотоелектричні роз’єми;
- через захисний DC-бокс;
- до запобіжника або автоматичного вимикача;
- через пристрій захисту від перенапруги;
- до клемного блоку відповідно до інструкції інвертора.
Перед підключенням необхідно:
- вимкнути AC-живлення;
- перевести PV-роз’єднувач у вимкнене положення;
- перевірити напругу стрінга;
- переконатися у правильній полярності;
- не роз’єднувати конектори під навантаженням;
- використовувати ізольований інструмент;
- дотримуватися інструкції виробника обладнання.
Сонячні модулі виробляють напругу одразу після потрапляння на них світла, тому кабелі можуть залишатися під напругою навіть після вимкнення інвертора.
Правила безпечного монтажу
Під час роботи з кабелем необхідно:
- перевіряти полярність вимірювальним приладом;
- не торкатися оголених провідників;
- закривати вільні кінці захисними ковпачками;
- не допускати короткого замикання;
- не використовувати пошкоджений кабель;
- не встановлювати деформовані контакти;
- не скручувати проводи замість професійного з’єднання;
- не застосовувати побутові клемники на відкритому повітрі;
- не виконувати монтаж під дощем;
- використовувати засоби індивідуального захисту;
- передавати роботу з високовольтними стрінгами кваліфікованому електрику.
Що потрібно уточнити перед придбанням
Оскільки в назві товару наведено лише бренд, колір, призначення та переріз, перед купівлею бажано уточнити:
- матеріал струмопровідної жили;
- клас гнучкості;
- максимальну робочу напругу;
- допустимий струм;
- зовнішній діаметр;
- температурний діапазон;
- матеріал внутрішньої ізоляції;
- матеріал зовнішньої оболонки;
- стійкість до ультрафіолетового випромінювання;
- стійкість до вологи та озону;
- мінімальний радіус вигину;
- відповідність стандартам для PV-кабелів;
- сумісність із наявними конекторами;
- спосіб продажу — за метр або бухтами;
- довжину кабелю в бухті.
Для промислових і комерційних проєктів усі електричні та механічні характеристики повинні бути підтверджені технічною документацією.
Чому варто купити чорний кабель AR.E 4 мм для сонячних панелей (одножильний)?
Чорний кабель AR.E 4 мм для сонячних панелей (одножильний) стане практичним рішенням для створення негативної кабельної лінії у приватній, автономній, гібридній або комерційній сонячній електростанції. Переріз 4 мм² підходить для багатьох стандартних стрінгових з’єднань, а чорна оболонка допомагає швидко визначати полярність під час монтажу та технічного обслуговування.
Кабель можна використовувати для підключення фотомодулів, інверторів, контролерів заряду, оптимізаторів і захисних пристроїв. За умови правильного розрахунку перерізу, якісного обтискання контактів і надійного прокладання він допомагає зменшити втрати електроенергії, уникнути перегрівання з’єднань і забезпечити стабільну роботу сонячної електростанції протягом тривалого часу.
Ще цікаве
- Кабель solar 4 мм червоний AXIOMA energy
- Кабель solar 6 мм чорний AXIOMA energy
- Подовжувач МС 4 (перетин: 2,5 мм²; довжина: 20 м)
- Набір інструментів YRO SITK9 для монтажу сонячних систем
- Кабель 4 мм мідний сонячний KBE Solar 50618, чорний
Описание
Чёрный кабель AR.E 4 мм² для солнечных панелей (одножильный) — это специализированный фотоэлектрический провод, предназначенный для соединения солнечных панелей, инверторов, контроллеров заряда, оптимизаторов, защитных боксов и других компонентов солнечной электростанции. Кабель имеет сечение токопроводящей жилы 4 мм² и используется преимущественно в качестве отрицательного проводника, поскольку чёрным цветом в фотоэлектрических системах обычно обозначают полюс «минус». Он передаёт постоянный ток от фотомодулей к оборудованию СЭС и помогает создать понятную, надёжную и удобную для дальнейшего обслуживания кабельную сеть.
Фотоэлектрический кабель отличается от обычного бытового провода тем, что рассчитан на эксплуатацию в условиях, характерных для солнечных электростанций. Кабель может проходить под фотомодулями, вдоль монтажных профилей, в защитных трубах, гофрах или кабельных лотках. Сечение 4 мм² является распространённым решением для соединения отдельных панелей и стрингов, однако окончательный выбор сечения должен учитывать ток, длину трассы, способ прокладки и допустимые потери напряжения.
Для чего используется Чёрный кабель AR.E 4 мм² для солнечных панелей (одножильный)?
Основное назначение чёрного кабеля для солнечных панелей — передача постоянного тока между элементами фотоэлектрической системы.
Он используется для:
-
последовательного соединения солнечных панелей в стринг;
-
подключения фотомодулей к сетевому или гибридному инвертору;
-
подключения панелей к контроллеру заряда;
-
соединения солнечного поля с защитным DC-боксом;
-
подключения оптимизаторов мощности;
-
изготовления кабельных удлинителей с фотоэлектрическими коннекторами;
-
прокладки отрицательной линии постоянного тока;
-
ремонта повреждённых участков кабеля;
-
модернизации уже установленной солнечной электростанции;
-
создания автономных и резервных систем питания.
Кабель не вырабатывает электроэнергию, однако его качество, сечение и правильность монтажа напрямую влияют на потери мощности, нагрев соединений и безопасность работы всей СЭС.
Где используется Чёрный кабель AR.E 4 мм² для солнечных панелей (одножильный)?
Чёрный одножильный PV-кабель можно применять на различных объектах:
-
в домашних солнечных электростанциях;
-
на крышах частных домов;
-
на дачах и в коттеджах;
-
в фермерских хозяйствах;
-
на коммерческих крышах;
-
в наземных солнечных электростанциях;
-
в гибридных системах с аккумуляторами;
-
в автономных системах электроснабжения;
-
на солнечных навесах;
-
в кемперах и домах на колёсах;
-
на яхтах и лодках с солнечными модулями;
-
в мобильных энергетических комплексах;
-
в системах питания телекоммуникационного оборудования;
-
в мастерских монтажников солнечных систем.
Кабель может использоваться внутри и снаружи помещений, если параметры конкретной модели, способ монтажа и защита кабельной трассы соответствуют условиям объекта.
Характеристики
| Характеристика | Значение |
|---|---|
| Наименование | Чёрный кабель AR.E 4 мм² для солнечных панелей (одножильный) |
| Бренд | AR.E |
| Тип товара | Фотоэлектрический кабель |
| Назначение | Соединение компонентов солнечной электростанции |
| Тип тока | Постоянный ток DC |
| Количество жил | 1 |
| Сечение жилы | 4 мм² |
| Цвет оболочки | Чёрный |
| Рекомендуемое обозначение | Отрицательная линия «−» |
| Основное применение | Солнечные панели, стринги, инверторы, контроллеры, DC-боксы |
| Тип монтажа | Внутренний и наружный в соответствии с параметрами кабеля |
| Совместимость с коннекторами | Фотоэлектрические коннекторы, рассчитанные на кабель 4 мм² |
| Способ поставки | Отрезок необходимой длины или бухта в зависимости от предложения |
| Точное рабочее напряжение | Требует уточнения по маркировке |
| Допустимый ток | Зависит от конструкции кабеля и способа прокладки |
| Температурный диапазон | Требует уточнения по техническому паспорту |
| Материал проводника | Требует уточнения в характеристиках конкретной партии |
| Материал изоляции | Требует уточнения у производителя или поставщика |
| Устойчивость к ультрафиолету | Требует подтверждения технической документацией |
| Сертификация | Требует проверки по маркировке кабеля |
Чёрный кабель AR.E 4 мм² для солнечных панелей (одножильный) имеет следующие преимущества
-
Предназначен для кабельной части солнечной электростанции.
-
Подходит для передачи постоянного тока от фотомодулей.
-
Сечение 4 мм² является распространённым решением для частных и небольших коммерческих СЭС.
-
Чёрный цвет упрощает обозначение отрицательной линии.
-
Помогает избежать ошибок при подключении оборудования.
-
Одножильная конструкция удобна для отдельных DC-линий.
-
Подходит для последовательного соединения солнечных панелей.
-
Может применяться между солнечным полем и инвертором.
-
Подходит для подключения контроллеров заряда и оптимизаторов.
-
Совместим с соответствующими коннекторами для кабеля 4 мм².
-
Позволяет изготавливать удлинительные кабели необходимой длины.
-
Подходит для крышных и наземных солнечных электростанций.
-
Может использоваться в сетевых, гибридных и автономных системах.
-
Гибкая конструкция упрощает прокладку под панелями.
-
Кабель удобно закреплять на монтажных профилях.
-
Может прокладываться в трубах, гофрах и кабельных лотках.
-
Правильно подобранное сечение помогает уменьшить падение напряжения.
-
Низкие потери в кабеле повышают общую эффективность СЭС.
-
Специализированная оболочка обычно лучше приспособлена к внешней среде, чем изоляция бытового провода.
-
Подходит для профессионального монтажа солнечных электростанций.
-
Может использоваться для ремонта повреждённого участка кабеля.
-
Подходит для модернизации или расширения существующей СЭС.
-
Не требует регулярного обслуживания после правильного монтажа.
-
Позволяет отрезать необходимую длину без лишних соединений.
-
Упрощает визуальный контроль полярности во время сервисных работ.
Почему для СЭС необходим специальный кабель
Кабельная сеть солнечной электростанции часто работает на открытом воздухе в течение многих лет. Проводники нагреваются под солнцем, охлаждаются зимой, контактируют с влагой и пылью, а также могут подвергаться механическим нагрузкам.
Обычный провод для внутренней электропроводки не всегда рассчитан на такие условия. Специализированный солнечный кабель обычно имеет более устойчивую изоляцию и оболочку, предназначенную для фотоэлектрических систем.
Его использование помогает:
-
уменьшить риск растрескивания изоляции;
-
защитить токопроводящую жилу от влаги;
-
снизить вероятность короткого замыкания;
-
сохранить гибкость во время монтажа;
-
обеспечить стабильную работу кабельной линии;
-
надёжно устанавливать фотоэлектрические коннекторы;
-
продлить срок службы системы.
Точные показатели рабочего напряжения, температурного диапазона, устойчивости к ультрафиолету и соответствия стандартам необходимо уточнять по маркировке или паспорту именно кабеля AR.E.
Что означает сечение 4 мм²
Обозначение 4 мм² указывает на площадь поперечного сечения токопроводящей жилы. Это не наружный диаметр кабеля.
От сечения зависят:
-
допустимый ток;
-
уровень нагрева проводника;
-
падение напряжения;
-
потери электроэнергии;
-
допустимая длина кабельной трассы;
-
совместимость с металлическими контактами коннекторов.
Кабель 4 мм² часто применяется в стринговых линиях, где ток приблизительно соответствует току одного солнечного модуля или одной последовательной цепи панелей. При последовательном соединении напряжение модулей складывается, а ток остаётся приблизительно на уровне одной панели.
Для длинных кабельных трасс, повышенного тока или строгих требований к потерям может потребоваться кабель сечением 6 мм² или больше.
Чёрный цвет и полярность
В солнечных электростанциях часто применяется цветовое разделение кабелей:
-
красный провод — положительный полюс «+»;
-
чёрный провод — отрицательный полюс «−».
Чёрный кабель помогает быстро определить отрицательную линию во время:
-
первичного монтажа;
-
подключения стринга к инвертору;
-
измерения напряжения;
-
проверки полярности;
-
сервисного обслуживания;
-
замены коннекторов;
-
поиска неисправности;
-
расширения солнечной электростанции.
При этом полагаться только на цвет нельзя. Перед подключением инвертора или контроллера полярность необходимо обязательно проверить мультиметром или соответствующим тестером.
Чёрный кабель AR.E 4 мм² для солнечных панелей (одножильный) имеет одножильную конструкцию
Обозначение «одножильный» означает, что в кабеле находится один изолированный токопроводящий проводник. При этом сама жила может состоять из большого количества тонких проволок, что обеспечивает необходимую гибкость.
Такая конструкция удобна для солнечных систем, поскольку позволяет:
-
прокладывать кабель под фотомодулями;
-
выполнять плавные повороты;
-
формировать отдельные положительные и отрицательные линии;
-
устанавливать фотоэлектрические коннекторы;
-
закреплять кабель на монтажных профилях;
-
прокладывать его в защитных трубах и лотках;
-
изготавливать отрезки необходимой длины.
Одножильный фотоэлектрический кабель не следует путать с жёстким монолитным проводом для домашней электропроводки.
Совместимость с фотоэлектрическими коннекторами
Кабель сечением 4 мм² обычно используется с коннекторами типа MC4 или другими фотоэлектрическими разъёмами, рассчитанными на соответствующее сечение.
Монтаж соединения выполняется в несколько этапов:
-
Кабель отрезают до необходимой длины.
-
Аккуратно снимают часть изоляции.
-
Жилу вставляют в металлический контакт.
-
Контакт обжимают специальными клещами.
-
Устанавливают контакт в корпус коннектора.
-
Затягивают уплотнительный кабельный ввод.
-
Проверяют прочность фиксации и полярность.
Не рекомендуется обжимать контакты обычными плоскогубцами. Неравномерный или слабый обжим повышает электрическое сопротивление, из-за чего соединение может нагреваться и терять надёжность.
Также не следует соединять внешне похожие коннекторы разных типов без подтверждения их совместимости.
Как выбрать между кабелем 4 и 6 мм²
Выбор сечения зависит от электрических параметров конкретной солнечной системы.
При расчёте необходимо учитывать:
-
рабочий ток стринга;
-
ток короткого замыкания фотомодулей;
-
длину положительного и отрицательного кабелей;
-
температуру окружающей среды;
-
способ прокладки;
-
количество кабелей в общем лотке;
-
допустимое падение напряжения;
-
необходимый запас по току;
-
требования инвертора и проекта.
Кабель 4 мм² часто используют для коротких и средних стринговых трасс. Сечение 6 мм² может быть более целесообразным при значительной длине линии, повышенном токе или необходимости дополнительно уменьшить потери.
Падение напряжения в кабельной линии
Каждый проводник имеет электрическое сопротивление. Когда через кабель проходит ток, часть энергии расходуется на его нагрев.
Потери увеличиваются, если:
-
кабель слишком длинный;
-
сечение слишком маленькое;
-
ток слишком высокий;
-
контакты обжаты неправильно;
-
использовано много дополнительных соединений;
-
кабель работает при повышенной температуре;
-
проводник или коннектор повреждён.
Для уменьшения потерь желательно:
-
правильно рассчитывать сечение;
-
сокращать кабельные трассы там, где это возможно;
-
избегать ненужных соединений;
-
использовать специальные обжимные клещи;
-
применять совместимые коннекторы;
-
не повреждать жилы во время зачистки;
-
надёжно закреплять кабель;
-
проверять подозрительные соединения тепловизором или измерительными приборами.
Чёрный кабель AR.E 4 мм² для солнечных панелей (одножильный) имеет следующие особенности прокладки
Кабель под фотомодулями должен быть правильно закреплён и защищён от повреждений.
Во время монтажа рекомендуется:
-
использовать специальные кабельные клипсы;
-
крепить провод к монтажным профилям;
-
избегать резких перегибов;
-
не перетягивать пластиковые стяжки;
-
защищать места прохода через стены и кровлю;
-
использовать герметичные вводы;
-
не прокладывать кабель по острым металлическим краям;
-
не оставлять провод в воде;
-
не допускать провисания;
-
защищать доступные участки от грызунов и механических повреждений;
-
не оставлять коннекторы лежать на кровле;
-
избегать контакта с горячими поверхностями.
Постоянное трение кабеля о раму или металлический профиль может постепенно повредить оболочку.
Подключение к инвертору
В зависимости от конструкции оборудования кабель может подключаться:
-
через штатные фотоэлектрические разъёмы;
-
через защитный DC-бокс;
-
к предохранителю или автоматическому выключателю;
-
через устройство защиты от перенапряжения;
-
к клеммному блоку в соответствии с инструкцией инвертора.
Перед подключением необходимо:
-
отключить AC-питание;
-
перевести PV-разъединитель в выключенное положение;
-
проверить напряжение стринга;
-
убедиться в правильной полярности;
-
не разъединять коннекторы под нагрузкой;
-
использовать изолированный инструмент;
-
соблюдать инструкцию производителя оборудования.
Солнечные модули вырабатывают напряжение сразу после попадания на них света, поэтому кабели могут оставаться под напряжением даже после выключения инвертора.
Правила безопасного монтажа
Во время работы с кабелем необходимо:
-
проверять полярность измерительным прибором;
-
не прикасаться к оголённым проводникам;
-
закрывать свободные концы защитными колпачками;
-
не допускать короткого замыкания;
-
не использовать повреждённый кабель;
-
не устанавливать деформированные контакты;
-
не скручивать провода вместо профессионального соединения;
-
не применять бытовые клеммники на открытом воздухе;
-
не выполнять монтаж под дождём;
-
использовать средства индивидуальной защиты;
-
передавать работу с высоковольтными стрингами квалифицированному электрику.
Что необходимо уточнить перед покупкой
Поскольку в названии товара указаны только бренд, цвет, назначение и сечение, перед покупкой желательно уточнить:
-
материал токопроводящей жилы;
-
класс гибкости;
-
максимальное рабочее напряжение;
-
допустимый ток;
-
наружный диаметр;
-
температурный диапазон;
-
материал внутренней изоляции;
-
материал наружной оболочки;
-
устойчивость к ультрафиолетовому излучению;
-
устойчивость к влаге и озону;
-
минимальный радиус изгиба;
-
соответствие стандартам для PV-кабелей;
-
совместимость с имеющимися коннекторами;
-
способ продажи — по метрам или бухтами;
-
длину кабеля в бухте.
Для промышленных и коммерческих проектов все электрические и механические характеристики должны быть подтверждены технической документацией.
Reviews
There are no reviews yet.
