Пристрій управління акумуляторами CQ BOX (BMS) Fox ESS

Устройство управления аккумуляторами CQ BOX (BMS) Fox ESS — это центральный блок управления высоковольтной аккумуляторной системой Fox ESS CQ16, который контролирует работу подключенных батарей, измеряет напряжение и ток, обеспечивает обмен данными с совместимым инвертором и координирует процессы зарядки и разрядки. Простыми словами, CQ BOX выполняет роль «управляющего центра» аккумуляторного накопителя: сам по себе он не накапливает значительное количество энергии, а управляет батарейными модулями, следит за их безопасной работой и передает системе актуальные данные о состоянии накопителя. Согласно актуальному техническому паспорту Fox ESS, один CQ BOX необходим для каждой высоковольтной батарейной системы CQ16.

CQ BOX рассчитан на работу в высоковольтном диапазоне 101–1000 В DC и поддерживает ток зарядки и разрядки до 240 А. Блок связывается с другими компонентами через интерфейс CAN и используется в масштабируемой системе накопления энергии Fox ESS CQ16, где общая номинальная энергоемкость батарейной системы может составлять примерно от 64,28 до 241,05 кВт·ч.

Для чего используется устройство управления аккумуляторами CQ BOX (BMS) Fox ESS?

Основная задача CQ BOX — организовать правильное и безопасное взаимодействие между высоковольтными аккумуляторными модулями и инвертором.

Во время работы системы CQ BOX:

• контролирует общее напряжение аккумуляторного массива;

• измеряет ток зарядки и разрядки;

• передает информацию о батарейной системе инвертору;

• координирует процесс зарядки;

• координирует процесс разрядки;

• помогает контролировать допустимые рабочие режимы;

• является центральным элементом BMS высоковольтной системы;

• обеспечивает работу нескольких батарейных модулей как единого накопителя.

Без такого контроллера отдельные высоковольтные батарейные модули CQ16 не формируют полноценную систему накопления энергии для подключения к соответствующему инвертору.

Где используется устройство управления аккумуляторами CQ BOX (BMS) Fox ESS?

CQ BOX предназначен прежде всего для высоковольтных систем накопления энергии Fox ESS на базе аккумуляторов CQ16.

Такие системы могут использоваться:

• в больших частных домах;

• в коммерческих солнечных электростанциях;

• на предприятиях;

• в магазинах и торговых объектах;

• в фермерских хозяйствах;

• на производственных площадках;

• в системах резервного электропитания;

• в гибридных СЭС;

• в системах накопления солнечной энергии;

• на объектах с большим потреблением электроэнергии.

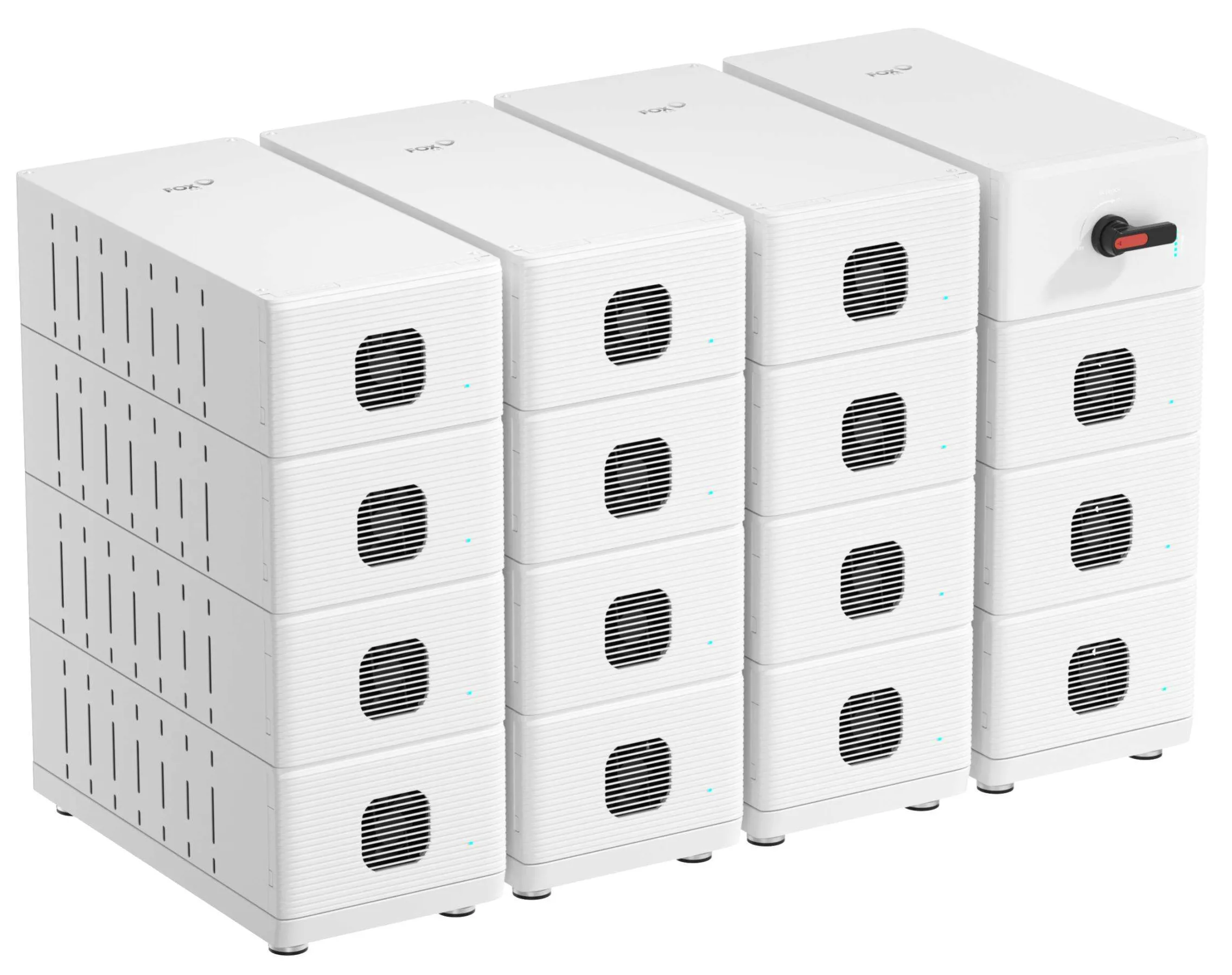

Серия CQ16 позиционируется Fox ESS как масштабируемая высоковольтная система накопления энергии с возможностью увеличения общей емкости в соответствии с потребностями объекта.

Характеристики

Устройство управления аккумуляторами CQ BOX (BMS) Fox ESS имеет следующие преимущества

• Центральное устройство управления высоковольтной аккумуляторной системой Fox ESS CQ16.

• Контролирует работу нескольких аккумуляторных модулей как единой системы.

• Работает в широком диапазоне напряжения от 101 до 1000 В DC.

• Поддерживает зарядку и разрядку с током до 240 А.

• Измеряет ток в диапазоне от -240 до +240 А.

• Точность измерения общего напряжения составляет ±0,5% FSR.

• Использует CAN для цифрового обмена данными.

• Поддерживает высоковольтную архитектуру накопителя.

• Обеспечивает централизованное управление батарейной сборкой.

• Один CQ BOX используется для одной батарейной системы CQ16.

• Поддерживается масштабируемая система из модулей CQ16.

• Минимальная система состоит из 4 аккумуляторов.

• Максимально можно установить 15 CQ16 последовательно.

• Диапазон номинальной энергоемкости системы составляет примерно 64,28–241,05 кВт·ч.

• Подходит для больших систем резервного и автономного питания.

• Может использоваться в коммерческих солнечных электростанциях.

• Подходит для систем накопления энергии с большим запасом кВт·ч.

• Эффективность зарядки/разрядки CQ BOX заявлена на уровне более 92%.

• Работает при разрядке при температуре до -10 °C.

• Допустимая температура зарядки — до +55 °C.

• Подходит для установки внутри помещения.

• Компактный относительно мощности системы корпус.

• Позволяет создать модульный накопитель и подобрать его емкость под потребности конкретного объекта.

• Совместимость с системой Fox ESS упрощает интеграцию компонентов одного производителя.

• Высоковольтная архитектура позволяет передавать значительную мощность при меньших токовых потерях по сравнению с низковольтными системами аналогичной мощности.

• CQ16 имеет встроенную функцию противопожарной защиты как часть аккумуляторной системы.

• Батарейная система поддерживает интеллектуальное воздушное охлаждение.

• Использование CQ BOX позволяет централизованно контролировать большой батарейный массив.

Что такое BMS и зачем она нужна

BMS — это Battery Management System, то есть система управления аккумуляторами.

В современной литиевой батарейной системе недостаточно просто соединить несколько аккумуляторов между собой. Необходимо постоянно контролировать электрические параметры и согласовывать работу накопителя с инвертором.

BMS получает информацию о состоянии аккумуляторной системы и помогает не допускать работы за пределами допустимых параметров.

Для пользователя это означает более автоматизированную эксплуатацию: система сама обменивается необходимыми данными между накопителем и инвертором вместо того, чтобы пользователь вручную задавал все параметры зарядки.

Высоковольтная система 101–1000 В

CQ BOX работает в очень широком диапазоне напряжения — от 101 до 1000 В DC.

Это связано с модульной конструкцией высоковольтного накопителя. Отдельные аккумуляторы CQ16 соединяются последовательно, поэтому с увеличением количества модулей увеличивается общее напряжение батарейного массива.

Высоковольтная архитектура имеет важное практическое преимущество: одну и ту же мощность можно передавать при меньшем токе по сравнению с низковольтной системой. Это позволяет уменьшать токовые потери и эффективно работать с мощными гибридными инверторами.

Совместимость с батареями Fox ESS CQ16

CQ BOX является компонентом системы Fox ESS CQ16. Именно для этой высоковольтной батарейной платформы его характеристики приведены в актуальном даташите Fox ESS.

Один модуль CQ16 имеет:

• номинальную энергоемкость 16,07 кВт·ч;

• номинальное напряжение 51,2 В;

• емкость 314 А·ч;

• рабочий диапазон 46,4–58,4 В;

• максимальный ток зарядки/разрядки 240 А.

Производитель указывает, что для одной системы необходимо минимум 4 аккумуляторных модуля, а максимальное количество составляет 15 модулей последовательно.

Таким образом, CQ BOX обслуживает не один отдельный аккумулятор, а целую высоковольтную батарейную сборку.

Масштабирование системы

Одним из ключевых преимуществ CQ16 является возможность масштабирования.

В системе может использоваться от 4 до 15 аккумуляторных модулей. Соответственно, номинальный запас энергии изменяется примерно от:

• 4 × 16,07 = 64,28 кВт·ч;

• до 15 × 16,07 = 241,05 кВт·ч.

Эти пределы напрямую указаны Fox ESS для системы CQ BOX + CQ16.

Это позволяет подобрать накопитель под конкретное потребление, а не устанавливать одинаковую батарейную систему для всех объектов.

Обмен данными через CAN

Для коммуникации CQ BOX использует интерфейс CAN.

CAN широко используется в аккумуляторных и инверторных системах для быстрого и надежного цифрового обмена данными.

Через этот канал система может передавать информацию о:

• текущем состоянии накопителя;

• рабочем напряжении;

• токе;

• возможности зарядки;

• возможности разрядки;

• аварийных или ограничивающих режимах.

Важно: наличие CAN-разъема у другого инвертора само по себе не гарантирует совместимость. Инвертор должен поддерживать протокол соответствующей батарейной системы Fox ESS.

Устройство управления аккумуляторами CQ BOX (BMS) Fox ESS поддерживает максимальный ток 240 А

CQ BOX поддерживает максимальный ток зарядки и разрядки 240 А.

Диапазон измерения тока составляет от -240 до +240 А. Знак используется для различения направления потока энергии — зарядки или разрядки.

Это делает контроллер подходящим для высокомощных систем хранения энергии, но фактическая доступная мощность всегда зависит также от:

• количества батарей;

• напряжения батарейного массива;

• характеристик инвертора;

• температуры;

• допустимого режима BMS;

• настроек конкретной системы.

Точность измерения напряжения

Точность измерения общего напряжения CQ BOX составляет ±0,5% FSR.

Для BMS это важно, поскольку корректная информация о напряжении используется для управления зарядкой и разрядкой батарейного массива.

Устройство управления аккумуляторами CQ BOX (BMS) Fox ESS имеет следующую эффективность зарядки и разрядки

В технической документации для CQ BOX указана эффективность зарядки/разрядки более 92%.

Высоковольтная архитектура системы помогает эффективно передавать значительную мощность между батареями и инвертором.

При этом общая эффективность всей системы будет зависеть не только от CQ BOX, но и от аккумуляторов, инвертора, кабелей, рабочей мощности и температуры.

Охлаждение и температурный режим

Система CQ16 использует интеллектуальное воздушное охлаждение. Сам CQ BOX рассчитан на:

• зарядку при температуре от 0 до +55 °C;

• разрядку при температуре от -10 до +55 °C;

• хранение при температуре от -10 до +55 °C.

Допустимая влажность составляет 5–95%.

Это необходимо учитывать при выборе помещения для установки системы.

Характеристики батарейной системы CQ16, которой управляет CQ BOX

Поскольку CQ BOX используется именно вместе с батареями CQ16, для правильного понимания его назначения важно учитывать и характеристики модулей.

Почему CQ BOX не является аккумулятором

Важно не путать CQ BOX с самой аккумуляторной батареей.

CQ16 — это модуль, в котором непосредственно хранится электроэнергия.

CQ BOX — это управляющий блок, который объединяет батареи в полноценную высоковольтную систему и обеспечивает их взаимодействие с инвертором.

Поэтому CQ BOX не следует оценивать по параметру кВт·ч так же, как аккумулятор. Его ключевые характеристики — допустимое напряжение, ток, интерфейс связи, совместимость и возможность управлять батарейной сборкой.

Сколько CQ BOX нужно

Fox ESS прямо указывает: один CQ BOX необходим для каждой батарейной системы CQ16.

То есть если создается одна батарейная сборка из 4, 6, 10 или 15 последовательно подключенных CQ16, для нее используется один CQ BOX.

При создании отдельной второй батарейной системы потребуется еще один соответствующий блок управления согласно проекту Fox ESS.

Устройство управления аккумуляторами CQ BOX (BMS) Fox ESS имеет следующие особенности установки

CQ BOX и батарейная система CQ16 имеют степень защиты IP20, поэтому оборудование предназначено для установки внутри помещения.

Для монтажа следует предусмотреть:

• сухое техническое помещение;

• защиту от прямого попадания воды;

• достаточное пространство для вентиляции;

• доступ для сервисного обслуживания;

• правильное расположение силовых кабелей;

• коммуникационный CAN-кабель;

• соответствующий высоковольтный инвертор;

• защитные устройства согласно проекту;

• соблюдение монтажной инструкции Fox ESS.

Из-за работы системы с напряжением до 1000 В ее монтаж должен выполнять квалифицированный специалист.

Совместимость с инвертором

Наличие CQ BOX и батарей CQ16 еще не означает, что их можно подключить к любому гибридному инвертору.

Перед выбором необходимо проверить:

• допустимое батарейное напряжение инвертора;

• максимальный ток;

• поддержку Fox ESS CQ16;

• совместимость CAN-протокола;

• разрешенное количество батарейных модулей;

• требования к прошивке инвертора;

• схему высоковольтного подключения.

Наиболее безопасно использовать CQ BOX в системах, совместимость которых прямо подтверждена Fox ESS.

Почему стоит купить устройство управления аккумуляторами CQ BOX (BMS) Fox ESS?

Устройство управления аккумуляторами CQ BOX (BMS) Fox ESS является необходимым центральным компонентом для создания масштабируемой высоковольтной системы накопления энергии на базе батарей CQ16. Оно контролирует аккумуляторный массив, обеспечивает CAN-связь с системой, измеряет напряжение и ток и координирует зарядку и разрядку.

Широкий рабочий диапазон 101–1000 В, ток до 240 А и возможность работать с батарейными системами от 64,28 до 241,05 кВт·ч делают CQ BOX подходящим для мощных домашних и коммерческих систем хранения энергии. Модульная архитектура CQ16 позволяет начать с четырех батарей и увеличить систему до 15 модулей, не меняя сам принцип управления накопителем.
