Тестер сонячних панелей ELEJOY EY800W, MPPT Photovoltaic PV, 5-800 Вт
Тестер сонячних панелей ELEJOY EY800W, MPPT Photovoltaic PV, 5-800 Вт - Зображення 2
Тестер сонячних панелей ELEJOY EY800W, MPPT Photovoltaic PV, 5-800 Вт - Зображення 3
Тестер сонячних панелей ELEJOY EY800W, MPPT Photovoltaic PV, 5-800 Вт - Зображення 4

Тестер сонячних панелей ELEJOY EY800W, MPPT Photovoltaic PV, 5-800 Вт

4186 грн.

SKU: AP60396 Category:

Опис

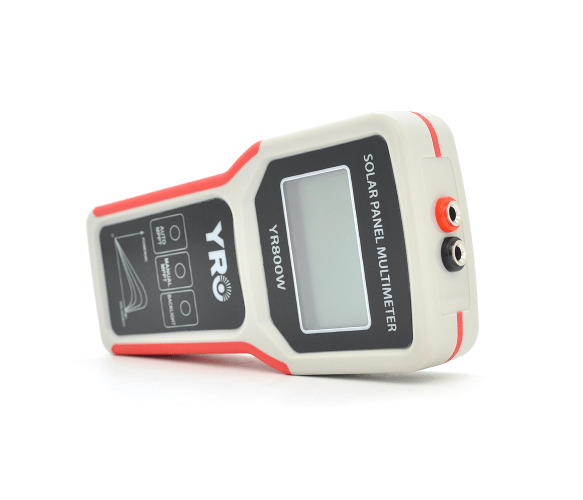

Тестер сонячних панелей ELEJOY EY800W, MPPT Photovoltaic PV, 5-800 Вт — це компактний вимірювальний прилад для перевірки технічного стану, потужності та ефективності сонячних панелей. Він допомагає швидко визначити, скільки енергії фотомодуль фактично виробляє за поточних умов освітлення, а також виміряти його напругу, струм та максимальну потужність. Завдяки технології MPPT тестер автоматично знаходить точку максимальної потужності панелі, тому дає значно більше корисної інформації, ніж звичайний мультиметр.

Модель ELEJOY EY800W розрахована на перевірку сонячних панелей потужністю від 5 до 800 Вт із робочою напругою в межах 12–60 В та струмом до 35 А. Прилад підходить для монтажників сонячних електростанцій, сервісних інженерів, продавців фотомодулів, власників домашніх СЕС і користувачів портативних сонячних систем. Конектори MC4, щупи із затискачами типу «крокодил» і захисний чохол дозволяють використовувати тестер як у майстерні, так і безпосередньо на об’єкті.

Для чого використовується тестер сонячних панелей ELEJOY EY800W, MPPT Photovoltaic PV, 5-800 Вт?

Основне призначення ELEJOY EY800W — перевірка фактичних параметрів сонячного модуля під природним або штучним освітленням. За допомогою приладу можна оцінити, чи працює панель належним чином, чи відповідає її реальна продуктивність очікуваному рівню та чи немає ознак несправності.

Тестер використовується для:

  • вимірювання поточної потужності сонячної панелі;
  • визначення робочої напруги фотомодуля;
  • вимірювання струму, який виробляє панель;
  • автоматичного пошуку точки максимальної потужності MPPT;
  • первинної перевірки нових фотомодулів;
  • порівняння декількох сонячних панелей;
  • пошуку модулів зі зниженою продуктивністю;
  • діагностики панелей після транспортування або монтажу;
  • перевірки вживаних фотомодулів перед придбанням;
  • контролю роботи портативних і складних сонячних панелей;
  • оцінювання впливу затінення, забруднення та кута нахилу;
  • перевірки правильності підключення кабелів і конекторів.

Прилад не лише показує наявність напруги, а й допомагає оцінити реальну здатність фотомодуля віддавати потужність під навантаженням.

Де використовується тестер сонячних панелей ELEJOY EY800W, MPPT Photovoltaic PV, 5-800 Вт?

Тестер фотоелектричних модулів можна застосовувати під час монтажу, обслуговування, продажу та експлуатації сонячного обладнання.

Основні місця використання:

  • приватні сонячні електростанції;
  • дахові СЕС;
  • автономні системи електроживлення;
  • кемпінгові та туристичні сонячні комплекти;
  • майстерні з ремонту сонячного обладнання;
  • склади фотомодулів;
  • магазини сонячної техніки;
  • монтажні майданчики;
  • сервісні центри;
  • фермерські господарства;
  • системи живлення будинків на колесах;
  • човни та мобільні автономні об’єкти;
  • навчальні лабораторії;
  • виставкові стенди сонячного обладнання.

Компактні розміри дозволяють монтажнику постійно перевозити тестер разом з основним інструментом і виконувати вимірювання безпосередньо біля встановленої панелі.

Характеристики

Характеристика Значення
Найменування Тестер сонячних панелей ELEJOY EY800W, MPPT Photovoltaic PV, 5-800 Вт
Виробник ELEJOY
Модель EY800W
Тип обладнання Тестер сонячних панелей
Призначення Перевірка та діагностика фотомодулів
Технологія вимірювання MPPT
Діапазон потужності 5–800 Вт
Робоча напруга 12–60 В
Діапазон струму 0–35 А
Вимірювані параметри Напруга, струм, потужність, максимальна точка потужності

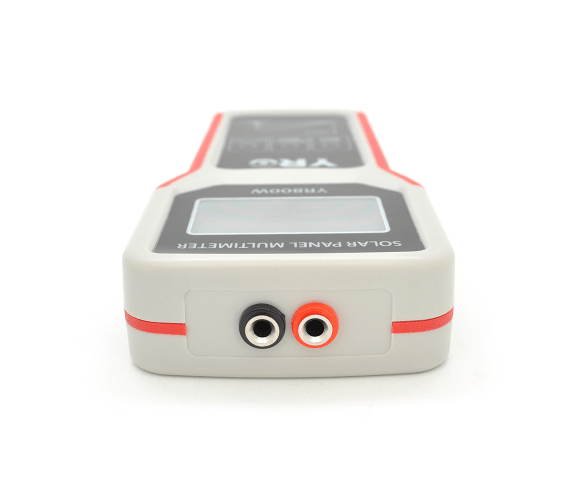

Підключення MC4 та вимірювальні щупи
Тип затискачів «Крокодил»
Сфера застосування Монтаж, сервіс, перевірка та обслуговування сонячних панелей
Місце використання Польові умови, майстерня, склад, об’єкт монтажу
Габарити комплекту Приблизно 25 × 13 × 7 см

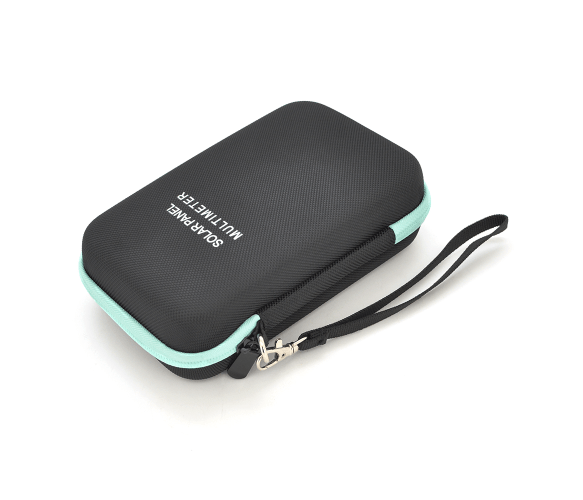

Транспортування У захисному чохлі на блискавці

Тестер сонячних панелей ELEJOY EY800W, MPPT Photovoltaic PV, 5-800 Вт має такі переваги

  • Підходить для сонячних панелей потужністю від 5 до 800 Вт.
  • Підтримує робочу напругу фотомодулів у межах 12–60 В.
  • Максимальний вимірюваний струм становить до 35 А.
  • Технологія MPPT автоматично знаходить точку максимальної потужності панелі.
  • Дозволяє оцінити реальну продуктивність модуля під навантаженням.
  • Дає більше корисної інформації, ніж просте вимірювання мультиметром.
  • Допомагає швидко виявляти панелі зі зниженим виробітком.
  • Підходить для перевірки нових і вживаних фотомодулів.
  • Дає можливість порівнювати кілька однакових сонячних панелей.
  • Допомагає оцінити вплив затінення, забруднення та неправильного кута монтажу.
  • Конектори MC4 дозволяють швидко підключатися до більшості стандартних сонячних панелей.
  • Щупи із затискачами типу «крокодил» розширюють можливості підключення.
  • Не потребує складного стаціонарного стенда.
  • Підходить для польової діагностики безпосередньо на об’єкті.
  • Компактні розміри 25 × 13 × 7 см спрощують транспортування.
  • Захисний чохол на блискавці допомагає зберігати прилад і комплектні кабелі.
  • Просте підключення дозволяє швидко виконувати серію вимірювань.
  • Зручний для монтажників, сервісних інженерів і продавців сонячного обладнання.
  • Може використовуватися власником домашньої СЕС для періодичного контролю панелей.
  • Допомагає перевірити фотомодуль перед установленням на дах.
  • Зменшує час пошуку несправної або слабкої панелі.
  • Дає змогу перевіряти портативні, складні та стаціонарні фотомодулі.
  • Підходить для діагностики окремої панелі без підключення до інвертора.
  • Не потребує спеціально обладнаної лабораторії.
  • Повна комплектація дозволяє розпочати вимірювання одразу після підготовки приладу.

Як працює технологія MPPT

MPPT розшифровується як Maximum Power Point Tracking — відстеження точки максимальної потужності. Напруга та струм сонячної панелі змінюються залежно від сонячного освітлення, температури, кута нахилу, затінення та підключеного навантаження.

У кожний момент існує певне співвідношення напруги та струму, за якого панель віддає найбільшу доступну потужність. Тестер ELEJOY EY800W автоматично шукає цю точку та показує реальний максимальний результат за поточних умов.

Наприклад, звичайне вимірювання напруги мультиметром може показати, що панель має нормальну напругу холостого ходу. Однак це ще не означає, що вона здатна віддавати потрібний струм під навантаженням. MPPT-тестер допомагає оцінити саме робочу продуктивність фотомодуля.

Які параметри можна перевірити

За допомогою приладу можна визначити основні електричні показники сонячної панелі:

  • напругу;
  • струм;
  • поточну вихідну потужність;
  • максимальну доступну потужність у точці MPPT;
  • реакцію панелі на зміну освітлення;
  • зниження продуктивності через затінення;
  • відмінності між декількома однаковими модулями.

Отримані значення можна порівняти з параметрами, зазначеними на заводській наклейці або в технічному паспорті фотомодуля. При цьому слід враховувати, що паспортна потужність вимірюється у лабораторних умовах STC, тому на відкритому повітрі результат часто буде нижчим.

Перевірка нової сонячної панелі

Перед встановленням фотомодуля бажано перевірити його працездатність на землі. Це особливо важливо, якщо панель перевозилася на велику відстань або має видимі сліди удару чи пошкодження упаковки.

Тестер дозволяє:

  1. Підключити панель через конектори MC4.
  2. Розмістити фотомодуль під прямим сонячним світлом.
  3. Запустити вимірювання.
  4. Отримати значення напруги, струму та потужності.
  5. Порівняти результат з іншими панелями тієї самої моделі.

Якщо один модуль за однакових умов показує значно нижчий результат, це може свідчити про пошкодження комірок, проблеми з контактами, несправність розподільної коробки або іншу технічну несправність.

Тестер сонячних панелей ELEJOY EY800W, MPPT Photovoltaic PV, 5-800 Вт може перевіряти встановлену сонячну панель

ELEJOY EY800W можна використовувати під час обслуговування вже змонтованої сонячної електростанції. Для цього перевіряють окремі відключені модулі з дотриманням правил електробезпеки.

Тестер допомагає визначити причини зменшення генерації, серед яких можуть бути:

  • забруднення скла;
  • часткове затінення;
  • пошкодження фотоелементів;
  • несправність байпасного діода;
  • поганий контакт у конекторі;
  • пошкодження кабелю;
  • неправильна орієнтація модуля;
  • природна деградація;
  • відмінності між панелями одного стрінга.

Перед від’єднанням сонячної панелі від системи необхідно правильно зупинити інвертор і знеструмити відповідну ділянку згідно з інструкцією обладнання.

Перевірка вживаних фотомодулів

При купівлі вживаної сонячної панелі зовнішнього огляду недостатньо. Скло та рама можуть виглядати нормально, але фактична потужність модуля може бути значно нижчою за номінальну.

За допомогою MPPT-тестера можна:

  • перевірити, чи виробляє панель струм;
  • оцінити її реальну потужність;
  • порівняти кілька модулів за однакового освітлення;
  • знайти панелі з помітно нижчим результатом;
  • отримати додаткову інформацію перед придбанням.

Для коректного порівняння всі модулі потрібно тестувати в максимально однакових умовах: під однаковим кутом, без тіні та протягом короткого проміжку часу.

Вплив погодних умов на результат

Результат вимірювання залежить не лише від технічного стану панелі. На показники впливають:

  • інтенсивність сонячного випромінювання;
  • хмарність;
  • температура фотомодуля;
  • кут нахилу;
  • орієнтація відносно сонця;
  • затінення;
  • забруднення скла;
  • час доби;
  • сезон;
  • вологість і прозорість атмосфери.

Панель потужністю 445 Вт не обов’язково покаже 445 Вт під час звичайної перевірки на вулиці. Номінальне значення визначається за стандартних лабораторних умов: освітленості 1000 Вт/м² і температури комірки 25 °C.

У спекотний сонячний день фотомодуль може сильно нагріватися, через що його потужність зменшується. За легкої хмарності або невдалого кута до сонця результат також буде нижчим.

Як правильно виконувати вимірювання

Для отримання максимально корисного результату рекомендовано:

  • проводити перевірку за стабільної сонячної погоди;
  • спрямувати панель максимально перпендикулярно до сонячних променів;
  • переконатися у відсутності тіні;
  • очистити скло від пилу та бруду;
  • перевірити стан конекторів;
  • надійно з’єднати всі кабелі;
  • не торкатися відкритих струмопровідних частин;
  • не перевищувати допустиму напругу 60 В;
  • не перевищувати допустимий струм 35 А;
  • спочатку перевірити характеристики панелі;
  • порівнювати модулі лише за однакових умов;
  • після вимірювання акуратно від’єднати конектори.

Не слід підключати прилад до стрінга з декількох послідовно з’єднаних панелей, якщо його сумарна напруга перевищує допустиме значення тестера.

Сумісність із сонячними панелями

Тестер призначений для модулів із робочою напругою від 12 до 60 В і потужністю до 800 Вт. Він підходить для більшості сучасних одиночних сонячних панелей, зокрема:

  • стандартних модулів потужністю 100–450 Вт;
  • високопотужних панелей 500–700 Вт;
  • портативних складних фотомодулів;
  • сонячних панелей для кемпінгу;
  • модулів для зарядних станцій;
  • панелей для автономних систем;
  • окремих фотомодулів домашніх і комерційних СЕС.

Перед підключенням потрібно перевірити напругу холостого ходу Voc. Саме вона є найбільшою напругою, яку може створити панель без навантаження. Voc не повинна перевищувати максимальну допустиму напругу тестера.

Також потрібно враховувати струм короткого замикання Isc. Він має залишатися в межах допустимих 35 А.

Підключення через MC4

Більшість стаціонарних сонячних панелей оснащуються конекторами типу MC4 або сумісними з ними роз’ємами. Комплектні перехідники дозволяють швидко під’єднати тестер до плюсового та мінусового кабелів фотомодуля.

Перед підключенням необхідно:

  • перевірити полярність;
  • оглянути конектори на наявність пошкоджень;
  • переконатися, що контакти сухі та чисті;
  • не використовувати роз’єми з ознаками перегріву;
  • повністю вставити конектори;
  • не роз’єднувати контакти під значним навантаженням без передбаченої процедури.

Щупи з «крокодилами» можна застосовувати для обладнання без стандартних MC4-конекторів або для тимчасового підключення до відповідних контактів.

Тестер сонячних панелей ELEJOY EY800W, MPPT Photovoltaic PV, 5-800 Вт має таку комплектацію

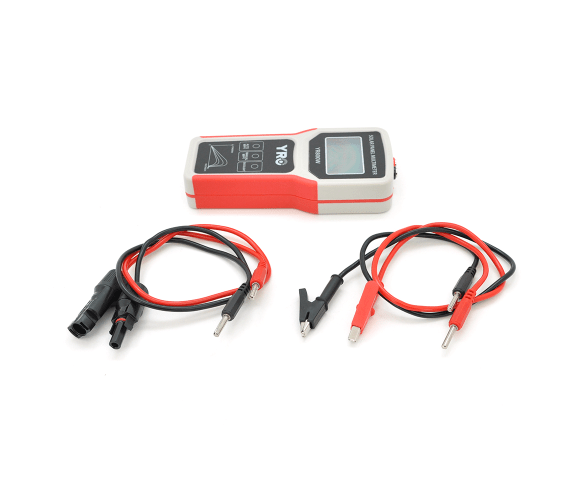

До комплекту входять:

  • тестер ELEJOY EY800W;
  • вимірювальні щупи із затискачами типу «крокодил»;
  • конектори MC4;
  • захисний чохол на блискавці.

Наявність комплектних кабелів дозволяє працювати як зі стандартними сонячними модулями з MC4, так і з іншим низьковольтним фотоелектричним обладнанням, до якого можна безпечно підключитися затискачами.

Рекомендації щодо безпечної експлуатації

Хоча тестер має компактні розміри, він працює з електричним струмом значної сили. Під час перевірки необхідно дотримуватися правил електробезпеки.

Необхідно:

  • перевіряти параметри панелі до підключення;
  • дотримуватися правильної полярності;
  • не перевищувати напругу 60 В;
  • не перевищувати струм 35 А;
  • не працювати з мокрими конекторами;
  • не торкатися оголених контактів;
  • не використовувати пошкоджені кабелі;
  • не залишати прилад під дощем;
  • не допускати короткого замикання;
  • не підключати тестер до зовнішньої електромережі;
  • не перевіряти акумулятор або інше джерело, якщо це не передбачено інструкцією;
  • не підключати послідовний стрінг із надмірною напругою;
  • зберігати прилад у захисному чохлі.

Перед професійним застосуванням потрібно ознайомитися з інструкцією виробника конкретної версії приладу.

Що потрібно врахувати перед придбанням

Перед купівлею тестера слід перевірити, чи відповідають його межі параметрам сонячних панелей, з якими планується робота.

Важливо врахувати:

  • максимальну потужність панелі;
  • напругу холостого ходу Voc;
  • робочу напругу Vmp;
  • робочий струм Imp;
  • струм короткого замикання Isc;
  • тип конекторів;
  • необхідність тестування окремої панелі або цілого стрінга;
  • умови використання;
  • потребу в польовій діагностиці.

ELEJOY EY800W призначений насамперед для перевірки окремих низьковольтних сонячних модулів. Для діагностики високовольтних стрінгів промислової СЕС потрібен спеціалізований тестер із більшим допустимим діапазоном напруги.

Чому варто купити тестер сонячних панелей ELEJOY EY800W, MPPT Photovoltaic PV, 5-800 Вт?

Тестер сонячних панелей ELEJOY EY800W, MPPT Photovoltaic PV, 5-800 Вт стане практичним інструментом для монтажників, сервісних спеціалістів, продавців сонячного обладнання та власників фотоелектричних систем. Він дозволяє швидко перевірити напругу, струм і реальну потужність фотомодуля, а технологія MPPT допомагає знайти максимальну точку генерації за поточних умов.

Діапазон потужності до 800 Вт, напруга 12–60 В і струм до 35 А забезпечують сумісність із більшістю сучасних одиночних сонячних панелей. Конектори MC4, щупи з «крокодилами», компактні розміри та захисний чохол роблять тестер зручним для регулярної роботи в майстерні та безпосередньо на монтажному об’єкті.

YouTube, TikTok

Ще цікаве

Тестер сонячних панелей ELEJOY EY800W, MPPT Photovoltaic PV, 5-800 Вт

Описание

Тестер солнечных панелей ELEJOY EY800W, MPPT Photovoltaic PV, 5–800 Вт — это компактный измерительный прибор для проверки технического состояния, мощности и эффективности солнечных панелей. Он помогает быстро определить, сколько энергии фотомодуль фактически вырабатывает при текущих условиях освещения, а также измерить его напряжение, ток и максимальную мощность. Благодаря технологии MPPT тестер автоматически находит точку максимальной мощности панели, поэтому предоставляет значительно больше полезной информации, чем обычный мультиметр.

Модель ELEJOY EY800W рассчитана на проверку солнечных панелей мощностью от 5 до 800 Вт с рабочим напряжением в пределах 12–60 В и током до 35 А. Прибор подходит для монтажников солнечных электростанций, сервисных инженеров, продавцов фотомодулей, владельцев домашних СЭС и пользователей портативных солнечных систем. Коннекторы MC4, щупы с зажимами типа «крокодил» и защитный чехол позволяют использовать тестер как в мастерской, так и непосредственно на объекте.

Для чего используется Тестер солнечных панелей ELEJOY EY800W, MPPT Photovoltaic PV, 5–800 Вт?

Основное назначение ELEJOY EY800W — проверка фактических параметров солнечного модуля при естественном или искусственном освещении. С помощью прибора можно оценить, работает ли панель надлежащим образом, соответствует ли её реальная производительность ожидаемому уровню и отсутствуют ли признаки неисправности.

Тестер используется для:

  • измерения текущей мощности солнечной панели;

  • определения рабочего напряжения фотомодуля;

  • измерения тока, вырабатываемого панелью;

  • автоматического поиска точки максимальной мощности MPPT;

  • первичной проверки новых фотомодулей;

  • сравнения нескольких солнечных панелей;

  • поиска модулей со сниженной производительностью;

  • диагностики панелей после транспортировки или монтажа;

  • проверки бывших в употреблении фотомодулей перед покупкой;

  • контроля работы портативных и складных солнечных панелей;

  • оценки влияния затенения, загрязнения и угла наклона;

  • проверки правильности подключения кабелей и коннекторов.

Прибор не только показывает наличие напряжения, но и помогает оценить реальную способность фотомодуля отдавать мощность под нагрузкой.

Где используется Тестер солнечных панелей ELEJOY EY800W, MPPT Photovoltaic PV, 5–800 Вт?

Тестер фотоэлектрических модулей можно применять при монтаже, обслуживании, продаже и эксплуатации солнечного оборудования.

Основные места использования:

  • частные солнечные электростанции;

  • кровельные СЭС;

  • автономные системы электропитания;

  • кемпинговые и туристические солнечные комплекты;

  • мастерские по ремонту солнечного оборудования;

  • склады фотомодулей;

  • магазины солнечной техники;

  • монтажные площадки;

  • сервисные центры;

  • фермерские хозяйства;

  • системы питания домов на колёсах;

  • лодки и мобильные автономные объекты;

  • учебные лаборатории;

  • выставочные стенды солнечного оборудования.

Компактные размеры позволяют монтажнику постоянно перевозить тестер вместе с основным инструментом и выполнять измерения непосредственно возле установленной панели.

Характеристики

Характеристика Значение
Наименование Тестер солнечных панелей ELEJOY EY800W, MPPT Photovoltaic PV, 5–800 Вт
Производитель ELEJOY
Модель EY800W
Тип оборудования Тестер солнечных панелей
Назначение Проверка и диагностика фотомодулей
Технология измерения MPPT
Диапазон мощности 5–800 Вт
Рабочее напряжение 12–60 В
Диапазон тока 0–35 А
Измеряемые параметры Напряжение, ток, мощность, точка максимальной мощности
Подключение MC4 и измерительные щупы
Тип зажимов «Крокодил»
Область применения Монтаж, сервис, проверка и обслуживание солнечных панелей
Место использования Полевые условия, мастерская, склад, монтажный объект
Габариты комплекта Приблизительно 25 × 13 × 7 см
Транспортировка В защитном чехле на молнии

Тестер солнечных панелей ELEJOY EY800W, MPPT Photovoltaic PV, 5–800 Вт имеет следующие преимущества

  • Подходит для солнечных панелей мощностью от 5 до 800 Вт.

  • Поддерживает рабочее напряжение фотомодулей в пределах 12–60 В.

  • Максимальный измеряемый ток составляет до 35 А.

  • Технология MPPT автоматически находит точку максимальной мощности панели.

  • Позволяет оценить реальную производительность модуля под нагрузкой.

  • Предоставляет больше полезной информации, чем простое измерение мультиметром.

  • Помогает быстро выявлять панели со сниженной выработкой.

  • Подходит для проверки новых и бывших в употреблении фотомодулей.

  • Даёт возможность сравнивать несколько одинаковых солнечных панелей.

  • Помогает оценить влияние затенения, загрязнения и неправильного угла монтажа.

  • Коннекторы MC4 позволяют быстро подключаться к большинству стандартных солнечных панелей.

  • Щупы с зажимами типа «крокодил» расширяют возможности подключения.

  • Не требует сложного стационарного стенда.

  • Подходит для полевой диагностики непосредственно на объекте.

  • Компактные размеры 25 × 13 × 7 см упрощают транспортировку.

  • Защитный чехол на молнии помогает хранить прибор и комплектные кабели.

  • Простое подключение позволяет быстро выполнять серию измерений.

  • Удобен для монтажников, сервисных инженеров и продавцов солнечного оборудования.

  • Может использоваться владельцем домашней СЭС для периодического контроля панелей.

  • Помогает проверить фотомодуль перед установкой на крышу.

  • Сокращает время поиска неисправной или слабой панели.

  • Позволяет проверять портативные, складные и стационарные фотомодули.

  • Подходит для диагностики отдельной панели без подключения к инвертору.

  • Не требует специально оборудованной лаборатории.

  • Полная комплектация позволяет начать измерения сразу после подготовки прибора.

Как работает технология MPPT

MPPT расшифровывается как Maximum Power Point Tracking — отслеживание точки максимальной мощности. Напряжение и ток солнечной панели изменяются в зависимости от солнечного освещения, температуры, угла наклона, затенения и подключённой нагрузки.

В каждый момент существует определённое соотношение напряжения и тока, при котором панель отдаёт максимальную доступную мощность. Тестер ELEJOY EY800W автоматически находит эту точку и показывает реальный максимальный результат при текущих условиях.

Например, обычное измерение напряжения мультиметром может показать, что панель имеет нормальное напряжение холостого хода. Однако это ещё не означает, что она способна отдавать необходимый ток под нагрузкой. MPPT-тестер помогает оценить именно рабочую производительность фотомодуля.

Какие параметры можно проверить

С помощью прибора можно определить основные электрические показатели солнечной панели:

  • напряжение;

  • ток;

  • текущую выходную мощность;

  • максимальную доступную мощность в точке MPPT;

  • реакцию панели на изменение освещения;

  • снижение производительности из-за затенения;

  • различия между несколькими одинаковыми модулями.

Полученные значения можно сравнить с параметрами, указанными на заводской наклейке или в техническом паспорте фотомодуля. При этом следует учитывать, что паспортная мощность измеряется в лабораторных условиях STC, поэтому на открытом воздухе результат часто будет ниже.

Проверка новой солнечной панели

Перед установкой фотомодуля желательно проверить его работоспособность на земле. Это особенно важно, если панель перевозилась на большое расстояние или имеет видимые следы удара либо повреждения упаковки.

Тестер позволяет:

  • подключить панель через коннекторы MC4;

  • разместить фотомодуль под прямым солнечным светом;

  • запустить измерение;

  • получить значения напряжения, тока и мощности;

  • сравнить результат с другими панелями той же модели.

Если один модуль при одинаковых условиях показывает значительно более низкий результат, это может свидетельствовать о повреждении ячеек, проблемах с контактами, неисправности распределительной коробки или другой технической неисправности.

Тестер солнечных панелей ELEJOY EY800W, MPPT Photovoltaic PV, 5–800 Вт может проверять установленную солнечную панель

ELEJOY EY800W можно использовать при обслуживании уже смонтированной солнечной электростанции. Для этого проверяют отдельные отключённые модули с соблюдением правил электробезопасности.

Тестер помогает определить причины снижения генерации, среди которых могут быть:

  • загрязнение стекла;

  • частичное затенение;

  • повреждение фотоэлементов;

  • неисправность байпасного диода;

  • плохой контакт в коннекторе;

  • повреждение кабеля;

  • неправильная ориентация модуля;

  • естественная деградация;

  • различия между панелями одного стринга.

Перед отсоединением солнечной панели от системы необходимо правильно остановить инвертор и обесточить соответствующий участок согласно инструкции оборудования.

Проверка бывших в употреблении фотомодулей

При покупке бывшей в употреблении солнечной панели внешнего осмотра недостаточно. Стекло и рама могут выглядеть нормально, но фактическая мощность модуля может быть значительно ниже номинальной.

С помощью MPPT-тестера можно:

  • проверить, вырабатывает ли панель ток;

  • оценить её реальную мощность;

  • сравнить несколько модулей при одинаковом освещении;

  • найти панели с заметно более низким результатом;

  • получить дополнительную информацию перед покупкой.

Для корректного сравнения все модули необходимо тестировать в максимально одинаковых условиях: под одинаковым углом, без тени и в течение короткого промежутка времени.

Влияние погодных условий на результат

Результат измерения зависит не только от технического состояния панели. На показатели влияют:

  • интенсивность солнечного излучения;

  • облачность;

  • температура фотомодуля;

  • угол наклона;

  • ориентация относительно солнца;

  • затенение;

  • загрязнение стекла;

  • время суток;

  • сезон;

  • влажность и прозрачность атмосферы.

Панель мощностью 445 Вт не обязательно покажет 445 Вт при обычной проверке на улице. Номинальное значение определяется при стандартных лабораторных условиях: освещённости 1000 Вт/м² и температуре ячейки 25 °C.

В жаркий солнечный день фотомодуль может сильно нагреваться, из-за чего его мощность уменьшается. При лёгкой облачности или неудачном угле относительно солнца результат также будет ниже.

Как правильно выполнять измерения

Для получения максимально полезного результата рекомендуется:

  • проводить проверку при стабильной солнечной погоде;

  • направить панель максимально перпендикулярно солнечным лучам;

  • убедиться в отсутствии тени;

  • очистить стекло от пыли и грязи;

  • проверить состояние коннекторов;

  • надёжно соединить все кабели;

  • не прикасаться к открытым токоведущим частям;

  • не превышать допустимое напряжение 60 В;

  • не превышать допустимый ток 35 А;

  • предварительно проверить характеристики панели;

  • сравнивать модули только при одинаковых условиях;

  • после измерения аккуратно отсоединить коннекторы.

Не следует подключать прибор к стрингу из нескольких последовательно соединённых панелей, если его суммарное напряжение превышает допустимое значение тестера.

Совместимость с солнечными панелями

Тестер предназначен для модулей с рабочим напряжением от 12 до 60 В и мощностью до 800 Вт. Он подходит для большинства современных одиночных солнечных панелей, включая:

  • стандартные модули мощностью 100–450 Вт;

  • высокомощные панели 500–700 Вт;

  • портативные складные фотомодули;

  • солнечные панели для кемпинга;

  • модули для зарядных станций;

  • панели для автономных систем;

  • отдельные фотомодули домашних и коммерческих СЭС.

Перед подключением необходимо проверить напряжение холостого хода Voc. Именно оно является максимальным напряжением, которое может создавать панель без нагрузки. Voc не должно превышать максимально допустимое напряжение тестера.

Также необходимо учитывать ток короткого замыкания Isc. Он должен оставаться в пределах допустимых 35 А.

Подключение через MC4

Большинство стационарных солнечных панелей оснащаются коннекторами типа MC4 или совместимыми с ними разъёмами. Комплектные переходники позволяют быстро подключить тестер к положительному и отрицательному кабелям фотомодуля.

Перед подключением необходимо:

  • проверить полярность;

  • осмотреть коннекторы на наличие повреждений;

  • убедиться, что контакты сухие и чистые;

  • не использовать разъёмы с признаками перегрева;

  • полностью вставить коннекторы;

  • не разъединять контакты под значительной нагрузкой без предусмотренной процедуры.

Щупы с «крокодилами» можно применять для оборудования без стандартных MC4-коннекторов или для временного подключения к соответствующим контактам.

Тестер солнечных панелей ELEJOY EY800W, MPPT Photovoltaic PV, 5–800 Вт имеет следующую комплектацию

В комплект входят:

  • тестер ELEJOY EY800W;

  • измерительные щупы с зажимами типа «крокодил»;

  • коннекторы MC4;

  • защитный чехол на молнии.

Наличие комплектных кабелей позволяет работать как со стандартными солнечными модулями с MC4, так и с другим низковольтным фотоэлектрическим оборудованием, к которому можно безопасно подключиться зажимами.

Рекомендации по безопасной эксплуатации

Несмотря на компактные размеры, тестер работает с электрическим током значительной силы. При проверке необходимо соблюдать правила электробезопасности.

Необходимо:

  • проверять параметры панели до подключения;

  • соблюдать правильную полярность;

  • не превышать напряжение 60 В;

  • не превышать ток 35 А;

  • не работать с мокрыми коннекторами;

  • не прикасаться к оголённым контактам;

  • не использовать повреждённые кабели;

  • не оставлять прибор под дождём;

  • не допускать короткого замыкания;

  • не подключать тестер к внешней электросети;

  • не проверять аккумулятор или другой источник, если это не предусмотрено инструкцией;

  • не подключать последовательный стринг с чрезмерным напряжением;

  • хранить прибор в защитном чехле.

Перед профессиональным применением необходимо ознакомиться с инструкцией производителя конкретной версии прибора.

Что необходимо учитывать перед приобретением

Перед покупкой тестера следует проверить, соответствуют ли его пределы параметрам солнечных панелей, с которыми планируется работа.

Важно учитывать:

  • максимальную мощность панели;

  • напряжение холостого хода Voc;

  • рабочее напряжение Vmp;

  • рабочий ток Imp;

  • ток короткого замыкания Isc;

  • тип коннекторов;

  • необходимость тестирования отдельной панели или целого стринга;

  • условия использования;

  • потребность в полевой диагностике.

ELEJOY EY800W предназначен прежде всего для проверки отдельных низковольтных солнечных модулей. Для диагностики высоковольтных стрингов промышленной СЭС необходим специализированный тестер с более широким допустимым диапазоном напряжения.

Почему стоит купить Тестер солнечных панелей ELEJOY EY800W, MPPT Photovoltaic PV, 5–800 Вт?

Тестер солнечных панелей ELEJOY EY800W, MPPT Photovoltaic PV, 5–800 Вт станет практичным инструментом для монтажников, сервисных специалистов, продавцов солнечного оборудования и владельцев фотоэлектрических систем. Он позволяет быстро проверить напряжение, ток и реальную мощность фотомодуля, а технология MPPT помогает найти точку максимальной генерации при текущих условиях.

Диапазон мощности до 800 Вт, напряжение 12–60 В и ток до 35 А обеспечивают совместимость с большинством современных одиночных солнечных панелей. Коннекторы MC4, щупы с «крокодилами», компактные размеры и защитный чехол делают тестер удобным для регулярной работы в мастерской и непосредственно на монтажном объекте.

Reviews

There are no reviews yet.

Be the first to review “Тестер сонячних панелей ELEJOY EY800W, MPPT Photovoltaic PV, 5-800 Вт”

Ваша e-mail адреса не оприлюднюватиметься. Обов’язкові поля позначені *

Супутні товари

A-PROFI

Усі права захищені

WordPress Di Multipurpose Theme

Сонячні панелі
