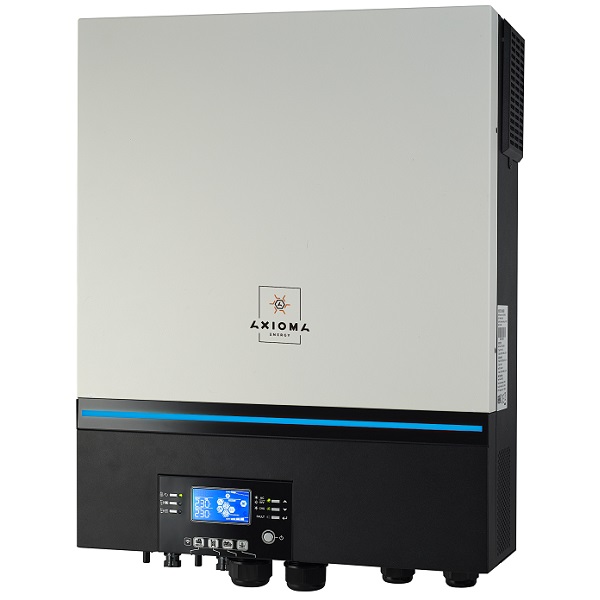

Гибридный инвертор 7200 Вт, 48 В, ISMPPT BFP 7200, AXIOMA energy

Описание

Гибридный инвертор 7200 Вт, 48 В, ISMPPT BFP 7200, AXIOMA energy.

Представитель ISMPPT – линейки солнечных инверторов для PV-систем от известного производителя AXIOMA energy. Преобразователь тока номинальной выходной мощностью 7,2 кВт предназначен для домашних солнечных электростанций. Благодаря высокому КПД (до 98%) является одним из лучших инверторов для солнечных электростанций.

Гибридные Источники бесперебойного питания Axioma Energy серии IS — это высококачественные многофункциональные устройства, предназначенные для создания систем гарантированного электропитания квартир, частных домов, коттеджей и объектов мини-бизнеса дополненные функцией автономного питания. Встроенный ЖК-дисплей позволяет отслеживать работу системы и с легкостью изменять ее параметры, такие как: зарядный ток АКБ, устанавливать приоритет сети, либо альтернативного источника питания, а так же устанавливать диапазон входного напряжения. Отличительная особенность устройств с индексом BFP — способность работать без аккумуляторных батарей и более высокие напряжения на входе PV (до 500 В), а также возможность работы в параллель до 9 инверторов.

Инструкция

Инструкция ISMPPT_BFP_3600-7200

Гибридный инвертор 7200 Вт, 48 В, ISMPPT BFP 7200 имеет следующие особенности

  • Инвертор с чистой синусоидой
  • 2 МППТ трекера (до 18А на трекер).
  • Возможность параллельной работы до 6-ти инверторов в одно и трехфазной сети. Платы параллельного подключения включены в комплект.
  • Встроенный wifi модуль для онлайн мониторинга работы инвертора  через приложение.
  • Съемный ЖК-модуль дисплей и панель управления с несколькими портами связи для BMS (RS485, CAN-BUS, RS232)
  • Настраиваемый таймер использования источников энергии(Солнечные батареи, сеть, аккумулятор) для питания нагрузки
  • Настраиваемый таймер использования источников энергии(Солнечные батареи, сеть) для зарядки аккумулятора
  • Настраивается цвет с помощью встроенной светодиодной полосы RGB
  • Поддерживает функцию USB On-the-Go
  • Встроенный комплект anti-dust ( «против пыли»)
  • Регулируемые диапазоны входного напряжения для бытовой техники и персональных компьютеров через ЖК-панель управления
  • Настройка приоритета переменного тока / солнечного зарядного устройства через ЖК-панель
  • Регулировка тока зарядки аккумулятора в зависимости от приложения с помощью ЖК-панели управления
  • Совместим с электросетью или генератором
  • Автоматический перезапуск при восстановлении переменного тока
  • Защита от перегрузки / перегрева / короткого замыкания
  • Умная конструкция зарядного устройства для оптимизированной работы аккумулятора
  • Функция холодного старта

Панель для подключений к инвертору выглядит так

Гибридный инвертор 7200 Вт, 48 В, ISMPPT BFP 7200, AXIOMA energy

7. Роз’єми входу змінного струму

8. Роз’єми вихідного струму (підключення до навантаження)

9. Клеми фотомодулів

10. Клеми для акумуляторів

11. Порт зв’язку для віддаленого РК-модуля

12. Порти розподілу току для паралельного з’єднання інверторів 13. Порти зв’язку для паралельного з’єднання інверторів

14. Сухий контакт

15. Порт USB як порт зв’язку та порт USB

16. Порт зв’язку BMS: CAN, RS-485 або RS-232

17. Індикатори вихідного джерела (подробиці див. В розділі Експлуатація / Панель управління і Дипслей) і нагадування про налаштування функцій USB (подробиці див. В розділі Експлуатація / Налаштування функцій)

18. RS-232 порт


Пример схемы подключения

Гибридный инвертор 7200 Вт, 48 В, ISMPPT BFP 7200, AXIOMA energy

Отдельно отметим возможность работы без подключения к инвертору АКБ и при этом возможность «смешивать» энергию из разных источников

К примеру, потребляя 2 кВт от сети и 5 кВт от солнечных батарей, выдавать в нагрузку 7 кВт.

Гибридный инвертор 7200 Вт, 48 В, ISMPPT BFP 7200, AXIOMA energy

Параллельное подключение инверторов

Гибридный инвертор 7200 Вт, 48 В, ISMPPT BFP 7200, AXIOMA energy

Выносной дисплей и панель управления

Гибридный инвертор 7200 Вт, 48 В, ISMPPT BFP 7200, AXIOMA energy имеет следующие технические характеристики

Модель ISMPPT-BFP 7200
Номинальная мощность 7200ВА /7200Вт
ВХОДНЫЕ ХАРАКТЕРИСТИКИ ПЕРЕМЕННОГО ТОКА
Напряжение 230 VAC
Два диапазона напряжения (на выбор) 170-280 В (для компьютера)
90-280 В (для остальных нагрузок)
Частота 50 Hz/60 Hz (автоопределение)
ВЫХОДНЫЕ ХАРАКТЕРИСТИКИ ПЕРЕМЕННОГО ТОКА
Напряжение (при работе от аккумулятора) 230 VAC ± 5%
Пиковая мощность 15000VA
КПД 90%~93%
Время переключения 15мсек (для компьютера); 20мсек (для остальных нагрузок)
Синусоида Чистый синус
АККУМУЛЯТОРЫ
Напряжение аккумулятора 48 VDC
Напряжение плавающей зарядки 54 VDC
Напряжение защиты от перезаряда 60 VDC
СОЛНЕЧНЫЕ БАТАРЕИ
Максимальная мощность солнечного массива 8000 Вт (4000Вт*2)
Максимальное напряжение холостого хода солнечных батарей 500 В
Диапазон рабочих напряжений МРРТ 90 — 450 В
Количество МППТ трекеров / входов на трекер 2/1
Макс. входной ток 18*2 (макс. 30А)
Напряжение пуска 80V +/- 5Vdc
Макс. ток заряда 80 А
ОБЩИЕ ХАРАКТЕРИСТИКИ
Размеры, Глубина x Ширина x Высота, мм 147,4 х 432,5 х 553,6
Вес, кг 18,4
Порты передачи данных USB
Допустимая относительная влажность 5% — 95% (Без конденсата)
Диапазон допустимой температуры для работы инвертора -10°C до 50°C
Диапазон допустимой температуры для хранения инвертора -15°C до 60°C
