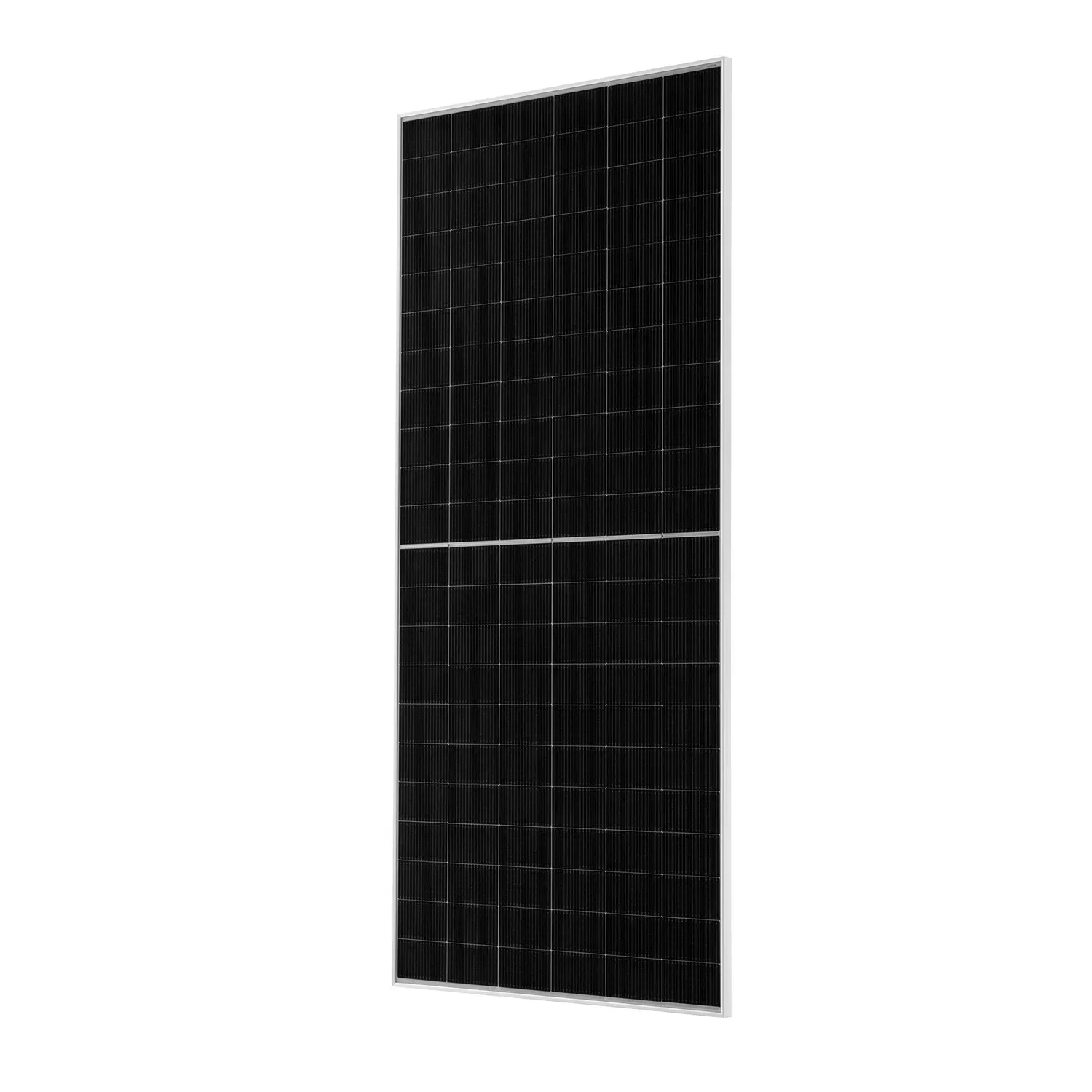

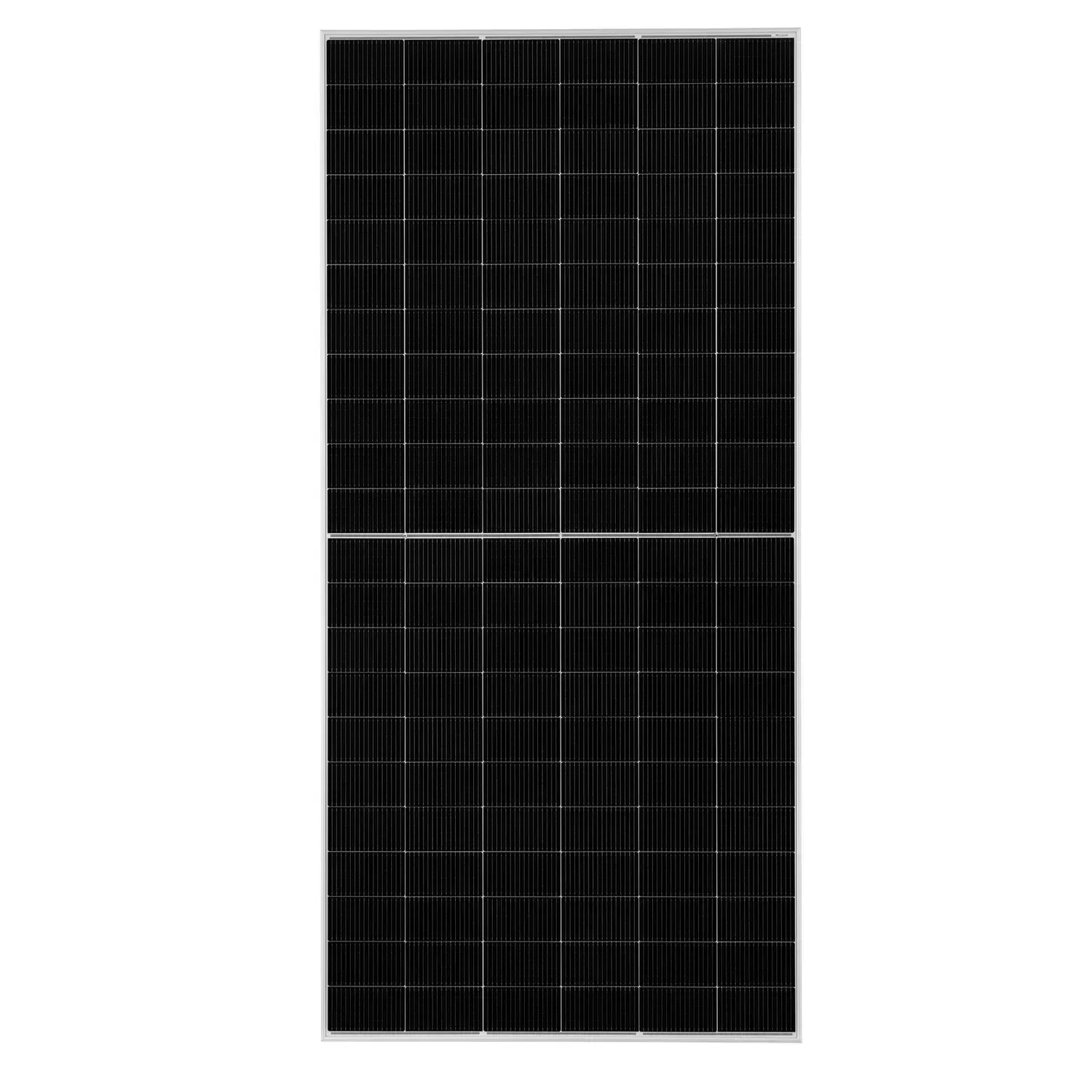

Сонячна батарея JAM66D45-640LB, N-type, Bifacial, JAM66D45-640LB, cable 200/400mm, silver frame, JA Solar, 640 Вт

Солнечная батарея JAM66D45-640LB, N-type, Bifacial, JAM66D45-640LB, cable 200/400mm, silver frame, JA Solar, 640 Вт — это современный высокомощный двусторонний фотомодуль с N-type ячейками и конструкцией с двойным стеклом, предназначенный для производства электроэнергии в частных, коммерческих и промышленных солнечных электростанциях. Модель имеет номинальную мощность 640 Вт, эффективность 23,7% и способна дополнительно использовать свет, попадающий на тыльную сторону панели. Благодаря этому Bifacial-модуль может вырабатывать больше энергии, чем обычная односторонняя солнечная панель, особенно при установке над светлой поверхностью, на наземной конструкции или солнечном навесе.

В модуле используется технология n-type Bycium+ и конструкция с высокой плотностью ячеек. Производитель акцентирует внимание на высокой энергетической отдаче, надежности и низкой деградации. Для этой серии заявлено снижение мощности на 1% в первый год и дальнейшая ежегодная деградация 0,4% в течение 30 лет. Гарантия на продукт составляет 12 лет, а линейная гарантия мощности — 30 лет.

Для чего используется солнечная батарея JAM66D45-640LB, N-type, Bifacial, JAM66D45-640LB, cable 200/400mm, silver frame, JA Solar, 640 Вт?

Основная задача фотомодуля — преобразование солнечного излучения в постоянный электрический ток.

Далее выработанная электроэнергия может:

• подаваться на сетевой инвертор;

• использоваться в гибридной солнечной электростанции;

• заряжать аккумуляторные батареи через совместимый инвертор или контроллер;

• питать частный дом;

• использоваться на предприятии;

• уменьшать потребление электроэнергии из общей сети;

• работать в составе автономной СЭС;

• передаваться в сеть при соответствующей схеме подключения.

Мощность 640 Вт позволяет набирать значительную установленную мощность меньшим количеством панелей. Например, 10 таких модулей — это 6,4 кВт, 20 панелей — 12,8 кВт, а 30 панелей — 19,2 кВт номинальной мощности.

Где используется солнечная батарея JAM66D45-640LB, N-type, Bifacial, JAM66D45-640LB, cable 200/400mm, silver frame, JA Solar, 640 Вт?

Солнечная панель JA Solar 640 Вт подходит для:

• наземных солнечных электростанций;

• крыш промышленных зданий;

• складских комплексов;

• фермерских хозяйств;

• коммерческих СЭС;

• больших частных домов;

• солнечных навесов;

• автомобильных навесов;

• агровольтаических конструкций;

• гибридных систем с накопителями энергии.

Из-за больших габаритов и веса 32,8 кг эта модель больше ориентирована на просторные крыши и наземные системы, чем на небольшие жилые кровли со сложной геометрией.

Самая выгодная цена — за паллету

image (image)

Технические характеристики

Солнечная батарея JAM66D45-640LB, N-type, Bifacial, JAM66D45-640LB, cable 200/400mm, silver frame, JA Solar, 640 Вт имеет следующие преимущества

• Номинальная мощность 640 Вт.

• Высокая эффективность 23,7%.

• Современные N-type ячейки.

• Технология JA Solar Bycium+.

• Bifacial-конструкция.

• Коэффициент двусторонности 85% ±5%.

• Dual Glass — два слоя стекла по 2 мм.

• Мощность при BNPI может достигать 707 Вт.

• Низкая деградация.

• В первый год заявлено всего 1% снижения мощности.

• В дальнейшем ежегодная деградация составляет 0,4%.

• Линейная гарантия мощности 30 лет.

• Гарантия на продукт 12 лет.

• Максимальное системное напряжение 1500 В DC.

• Максимальный номинальный ток предохранителя 35 А.

• Высокая механическая нагрузка спереди до 5400 Па.

• Нагрузка сзади до 2400 Па.

• Рабочий температурный диапазон от -40 до +70 °C.

• NOCT 45 ±2 °C.

• Распределительная коробка IP68.

• Три байпасных диода.

• Сечение кабеля 4 мм².

• Кабели 400 мм (+) и 200 мм (-).

• Серебристая рама.

• 132 ячейки.

• Конфигурация 6×22.

• Подходит для крупных коммерческих СЭС.

• Хорошо подходит для наземных конструкций.

• Может эффективно использовать отраженный свет.

• Сертифицирована по IEC 61215 и IEC 61730.

• Производство серии соответствует ISO 9001, ISO 14001 и ISO 45001.

Что означает N-type

N-type — это современный тип фотоэлектрических ячеек, который отличается более низкой деградацией и хорошей эффективностью.

Для пользователя это означает:

• более стабильную генерацию на протяжении многих лет;

• меньшую начальную деградацию;

• хорошую работу при нагреве;

• высокую эффективность модуля;

• лучшую пригодность для двусторонней генерации.

JA Solar использует в этой серии технологию n-type Bycium+, которую производитель позиционирует как основу для высокой эффективности и повышенной энергетической отдачи.

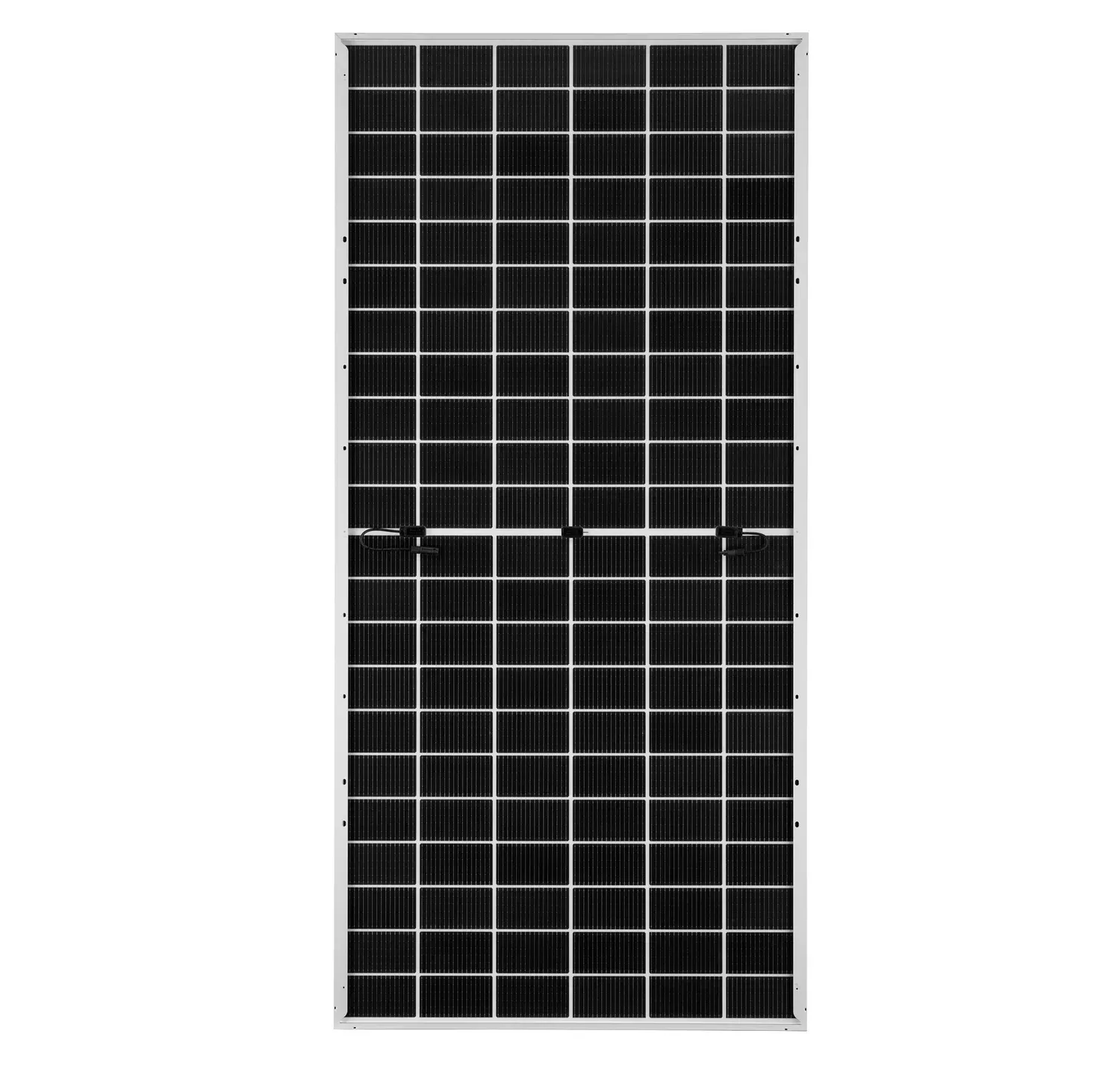

Что означает Bifacial

Bifacial означает, что солнечная панель является двусторонней.

Лицевая сторона получает основной прямой солнечный свет, а тыльная сторона использует отраженное излучение.

Свет может отражаться от:

• бетона;

• светлого щебня;

• белой кровли;

• снега;

• песка;

• земли;

• светлых стен;

• специальной мембраны.

Коэффициент двусторонности для этой серии составляет 85% ±5%.

Это не означает, что панель автоматически добавляет 85% мощности. Этот показатель характеризует относительную эффективность тыльной стороны при одинаковом освещении.

Какую дополнительную мощность может дать тыльная сторона

В техническом паспорте JA Solar приведены характеристики при дополнительном облучении тыльной стороны.

Для модели 640 Вт при условиях BNPI мощность увеличивается до 707 Вт.

При этом:

• номинальная мощность по STC — 640 Вт;

• мощность при дополнительном тыльном освещении — 707 Вт;

• прирост зависит от реальных условий установки.

Чтобы получить заметную пользу от Bifacial, желательно оставить достаточный зазор под панелью и не перекрывать тыльную сторону сплошной темной поверхностью.

Dual Glass — двойное стекло

Модуль имеет конструкцию с двумя слоями стекла:

• переднее стекло — 2,0 мм;

• заднее стекло — 2,0 мм.

Двойное стекло:

• защищает ячейки с двух сторон;

• повышает механическую стабильность;

• лучше противостоит влаге;

• хорошо подходит для Bifacial-технологии;

• снижает риск старения тыльной части;

• подходит для длительной эксплуатации.

Солнечная батарея JAM66D45-640LB, N-type, Bifacial, JAM66D45-640LB, cable 200/400mm, silver frame, JA Solar, 640 Вт имеет серебристую раму

В названии модели указано silver frame — серебристая алюминиевая рама.

Такой вариант:

• имеет классический внешний вид;

• хорошо подходит для промышленных и наземных СЭС;

• визуально не нагревается так сильно, как темная рама;

• удобен для универсального монтажа.

Толщина рамы — 30 мм. Общие габариты панели — 2382 × 1134 × 30 мм.

Электрические характеристики

Для JAM66D45-640/LB производитель указывает:

• Pmax — 640 Вт;

• Voc — 49,39 В;

• Vmp — 41,20 В;

• Isc — 16,24 А;

• Imp — 15,54 А;

• эффективность — 23,7%;

• допуск мощности — 0…+3 Вт.

Эти показатели необходимо учитывать при выборе инвертора и расчете стрингов.

Солнечная батарея JAM66D45-640LB, N-type, Bifacial, JAM66D45-640LB, cable 200/400mm, silver frame, JA Solar, 640 Вт имеет высокую эффективность 23,7%

КПД 23,7% — очень высокий показатель для современного крупноформатного фотомодуля.

Это позволяет:

• получить больше мощности с той же площади;

• уменьшить количество панелей для заданной мощности СЭС;

• сократить количество монтажных элементов;

• снизить количество кабельных соединений;

• эффективнее использовать доступную площадь.

Температурные коэффициенты

Для модели указаны следующие значения:

• Isc: +0,045%/°C;

• Voc: -0,250%/°C;

• Pmax: -0,280%/°C.

Низкий температурный коэффициент мощности важен летом, когда панель сильно нагревается. Чем меньше падение мощности при повышении температуры, тем стабильнее работает СЭС в жаркую погоду.

Механическая прочность

Панель рассчитана на:

• нагрузку спереди до 5400 Па;

• нагрузку сзади до 2400 Па.

Это важно для регионов со снегом и сильным ветром.

Фактическая устойчивость всей системы также зависит от:

• монтажных профилей;

• прижимов;

• количества точек крепления;

• зон прижима;

• правильности монтажа.

Солнечная батарея JAM66D45-640LB, N-type, Bifacial, JAM66D45-640LB, cable 200/400mm, silver frame, JA Solar, 640 Вт имеет кабель 200/400 мм

В названии товара указано cable 200/400mm. В техническом паспорте для этой модели приведено:

• положительный кабель — 400 мм;

• отрицательный кабель — 200 мм;

• сечение — 4 мм²;

• разъемы — QC 4.10-351 или MC4-EV02A в зависимости от комплектации.

Такая длина кабелей типична для последовательного соединения панелей в стринг.

Деградация и гарантия

JA Solar заявляет:

• 1% деградации в первый год;

• 0,4% ежегодной деградации в дальнейшем;

• 30 лет линейной гарантии мощности.

Это означает, что панель рассчитана на длительную эксплуатацию с постепенным, а не резким снижением производительности.

Совместимость с инвертором

При подборе инвертора необходимо учитывать:

• Voc — 49,39 В;

• Vmp — 41,20 В;

• Imp — 15,54 А;

• Isc — 16,24 А.

Особенно важно проверить допустимый ток MPPT. Для современных панелей мощностью 600+ Вт ток более 15 А уже достаточно высокий, поэтому подходит не каждый старый инвертор.

Также необходимо проверить максимальное PV-напряжение и количество панелей в стринге.

Пример стринга

При последовательном соединении 10 панелей:

• мощность — 6,4 кВт;

• Vmp — около 412 В;

• Voc — около 493,9 В;

• ток — около 15,54 А.

Для 12 панелей:

• мощность — 7,68 кВт;

• Vmp — около 494,4 В;

• Voc — около 592,7 В.

Окончательный расчет необходимо выполнять с учетом минимальной температуры, поскольку на морозе Voc увеличивается.

Для каких СЭС солнечная батарея JAM66D45-640LB, N-type, Bifacial, JAM66D45-640LB, cable 200/400mm, silver frame, JA Solar, 640 Вт особенно подходит?

JAM66D45-640/LB наиболее логично использовать:

• в наземных СЭС;

• на больших крышах;

• в промышленных проектах;

• в фермерских хозяйствах;

• на солнечных навесах;

• в системах с Bifacial-преимуществом;

• там, где необходимо получить много кВт с меньшего количества модулей.

Для небольшой частной крыши панель может быть физически слишком большой, поэтому перед приобретением необходимо проверить доступную площадь.

Почему стоит купить?

Солнечная батарея JAM66D45-640LB, N-type, Bifacial, JAM66D45-640LB, cable 200/400mm, silver frame, JA Solar, 640 Вт — это высокоэффективный двусторонний модуль для современных солнечных электростанций. Мощность 640 Вт, КПД 23,7%, N-type Bycium+, Dual Glass и Bifacial-конструкция делают его особенно привлекательным для наземных и коммерческих СЭС.

Коэффициент двусторонности 85% ±5%, возможность получить до 707 Вт при условиях дополнительного тыльного освещения, низкая деградация и 30-летняя линейная гарантия мощности позволяют рассматривать эту модель как долгосрочное решение для производства электроэнергии.

Большой формат 2382×1134 мм, серебристая рама, два слоя стекла по 2 мм, кабели 400/200 мм и высокий ток Imp 15,54 А делают JAM66D45-640/LB хорошо приспособленной к современным мощным инверторам и монтажным системам, рассчитанным на крупноформатные N-type панели.
