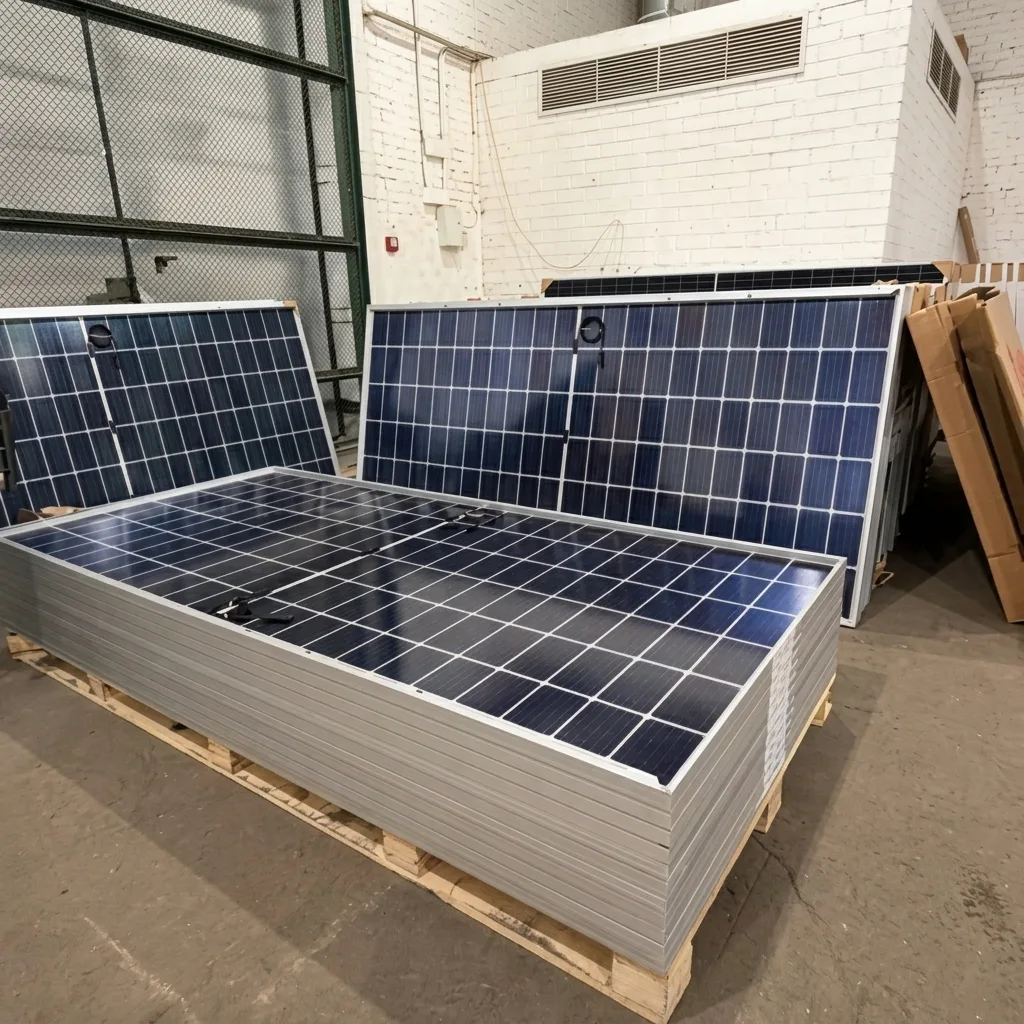

Сонячна панель JAM72D42-645/LB, 645 Вт, Bificial, n-type (200-400mm cable), JA Solar

Солнечная панель JAM72D42-645/LB, 645 Вт, Bifacial, n-type, кабель 200–400 мм, JA Solar — это высокомощный двусторонний монокристаллический фотомодуль серии DeepBlue 4.0 Pro, предназначенный для выработки электроэнергии в частных, коммерческих и промышленных солнечных электростанциях. Панель изготовлена на основе современных ячеек n-type Bycium+, имеет конструкцию Double Glass, то есть стекло с обеих сторон, и может использовать не только прямой солнечный свет, попадающий на лицевую поверхность, но и отражённое излучение, поступающее на тыльную сторону.

Номинальная мощность модуля составляет 645 Вт при стандартных условиях испытаний STC. Благодаря двусторонней технологии реальная суммарная генерация может быть выше, если панель установлена над светлой кровлей, бетоном, гравием, снегом или другой поверхностью, хорошо отражающей свет. В техническом паспорте для модели JAM72D42-645/LB указана мощность 697 Вт при условном 10-процентном приросте от тыльной стороны. В техническом паспорте также указаны конструкция со 144 полуячейками, эффективность 23,1%, вес 34,6 кг и размеры 2465 × 1134 × 30 мм.

Для чего используется Солнечная панель JAM72D42-645/LB, 645 Вт, Bifacial, n-type, кабель 200–400 мм, JA Solar?

Основное назначение фотомодуля — преобразование солнечного света в постоянный электрический ток. Полученная энергия передаётся на сетевой, гибридный или автономный инвертор, который преобразует её в переменный ток 230 или 400 В.

Выработанная солнечной панелью электроэнергия может:

• сразу использоваться оборудованием дома или предприятия;

• заряжать аккумуляторные батареи;

• накапливаться в системе BESS;

• обеспечивать резервное питание во время отключений;

• уменьшать потребление электроэнергии из общей сети;

• передаваться во внешнюю электросеть;

• использоваться для зарядки электромобиля;

• питать тепловой насос, кондиционеры или вентиляционное оборудование;

• обеспечивать работу насосов, холодильных установок и другой техники;

• покрывать часть дневного потребления производственного объекта.

Сама панель не подключается непосредственно к бытовой розетке. Для создания полноценной солнечной электростанции необходимы инвертор, монтажная конструкция, кабели, защитная автоматика и, при необходимости, аккумуляторная система.

Где используется Солнечная панель JAM72D42-645/LB, 645 Вт, Bifacial, n-type, кабель 200–400 мм, JA Solar?

Благодаря мощности 645 Вт эта панель прежде всего подходит для объектов, где необходимо получить значительную мощность при относительно небольшом количестве модулей.

Её можно использовать:

• в наземных промышленных солнечных электростанциях;

• на крышах складов;

• на производственных предприятиях;

• в логистических комплексах;

• в фермерских хозяйствах;

• на солнечных навесах и парковках;

• на крышах торговых центров;

• в коммерческих СЭС;

• в больших частных домах;

• в гибридных системах с аккумуляторами;

• в сетевых электростанциях;

• в системах накопления энергии;

• на объектах с трёхфазными инверторами;

• в автономных энергетических комплексах.

Из-за длины 2465 мм и веса 34,6 кг модель больше ориентирована на профессиональные монтажные системы, чем на небольшие сложные кровли с большим количеством дымоходов, мансардных окон и других препятствий.

Самая выгодная цена — за паллету

Технические характеристики

Солнечная панель JAM72D42-645/LB, 645 Вт, Bifacial, n-type, кабель 200–400 мм, JA Solar имеет следующие преимущества

• Номинальная мощность 645 Вт позволяет создать мощную солнечную электростанцию с меньшим количеством модулей.

• Двусторонняя технология обеспечивает дополнительную генерацию с тыльной стороны.

• При условном 10-процентном тыльном излучении мощность может достигать около 697 Вт.

• Современные ячейки n-type Bycium+ имеют низкую начальную деградацию.

• Эффективность готового модуля составляет 23,1%.

• Эффективность отдельных ячеек может достигать 26%.

• Технология MBB Half-Cell уменьшает электрические потери.

• 144 полуячейки улучшают работу при неравномерном освещении.

• Конструкция Double Glass защищает фотоэлементы с обеих сторон.

• Переднее и заднее стекло имеют толщину по 2 мм.

• Двухстекольная конструкция лучше защищена от влаги и старения.

• Панель подходит для наземных, крышных и промышленных СЭС.

• Высокая мощность уменьшает количество панелей, необходимое для получения требуемой генерации.

• Меньшее количество модулей означает меньше кабельных соединений.

• Уменьшается количество монтажных прижимов и профилей на один киловатт мощности.

• Положительный допуск 0…+3% исключает отрицательное отклонение номинальной мощности в пределах заявленного допуска.

• Температурный коэффициент Pmax −0,29%/°C уменьшает потери в жаркую погоду.

• Низкий температурный коэффициент Voc упрощает точный расчёт зимнего напряжения.

• Рабочая температура от −40 до +85 °C подходит для эксплуатации в различных климатических условиях.

• Максимальное системное напряжение 1500 В DC позволяет формировать длинные стринги.

• Максимальный номинальный ток последовательного предохранителя составляет 30 А.

• Распределительная коробка имеет степень защиты IP68.

• В распределительной коробке установлены три байпасных диода.

• Байпасные диоды уменьшают негативное влияние частичного затенения.

• Коннекторы QC 4.10-351 или MC4-EVO2A рассчитаны на современные фотоэлектрические системы.

• Кабель имеет сечение 4 мм².

• Доступны портретное и ландшафтное исполнения кабелей.

• Короткий кабель помогает уменьшить количество лишнего провода под панелями.

• Возможно индивидуальное исполнение длины кабеля по запросу.

• Алюминиевая рама толщиной 30 мм уменьшает общую высоту модуля.

• Максимальная фронтальная статическая нагрузка составляет 5400 Па.

• Максимальная тыльная статическая нагрузка составляет 2400 Па.

• Панель имеет класс пожарной безопасности UL Type 29 / Class C.

• Класс электробезопасности — II.

• Коэффициент двусторонности по мощности составляет 80 ±5%.

• Панель хорошо работает при слабом освещении.

• Производитель заявляет улучшенный температурный коэффициент.

• Конструкция ориентирована на снижение стоимости произведённой электроэнергии LCOE.

• Модуль подходит для крупных трёхфазных инверторов.

• Может использоваться с сетевыми и гибридными солнечными системами.

• Подходит для интеграции с системами накопления энергии.

• Серия имеет 12-летнюю гарантию на продукт.

• Линейная гарантия выходной мощности составляет 30 лет.

• Заявленная деградация в первый год — не более 1%.

• Последующая ежегодная деградация — около 0,4%.

• Через 30 лет панель должна сохранять около 87,4% первоначальной мощности в соответствии с гарантийным графиком.

• Высокая мощность и двусторонняя конструкция особенно эффективны в наземных промышленных СЭС.

• Большой формат хорошо подходит для открытых крыш складов и производственных зданий.

Что означает Bifacial

В исходном названии указано Bificial, однако общепринятое техническое обозначение — Bifacial. Оно означает, что фотоэлектрические ячейки могут вырабатывать энергию с обеих сторон.

Лицевая сторона получает прямой солнечный свет и обеспечивает основную генерацию. Тыльная сторона использует излучение, отражающееся от поверхности под панелью.

Дополнительную генерацию могут обеспечивать:

• белая или светлая кровля;

• бетон;

• светлый гравий;

• песок;

• снег;

• мембранное покрытие крыши;

• специальные отражающие материалы;

• светлая поверхность между рядами наземной СЭС.

Чем больше света попадает на заднее стекло, тем выше может быть фактическая выработка.

Какой прирост может обеспечить тыльная сторона

В техническом паспорте для серии приведены отдельные параметры при 10-процентном соотношении дополнительного солнечного излучения с тыльной стороны.

Для модели JAM72D42-645/LB указаны:

• номинальная лицевая мощность — 645 Вт;

• мощность с учётом условного 10-процентного тыльного излучения — 697 Вт;

• рабочее напряжение в таком режиме — 44,49 В;

• рабочий ток — 15,66 А;

• напряжение холостого хода — 53,07 В;

• ток короткого замыкания — 16,59 А.

Это не означает, что панель всегда будет вырабатывать 697 Вт. Фактический прирост зависит от способа установки, высоты над поверхностью, цвета основания, угла наклона, затенения тыльной стороны и погодных условий.

Технология n-type Bycium+

В панели применяются современные монокристаллические ячейки n-type Bycium+.

По сравнению с традиционными модулями p-type они характеризуются:

• более низкой начальной деградацией;

• лучшим сохранением мощности на протяжении срока службы;

• высокой эффективностью;

• хорошей работой при слабом освещении;

• меньшими потерями при нагревании;

• лучшей устойчивостью к LID;

• стабильной генерацией утром и вечером;

• высокой производительностью в облачную погоду.

В техническом паспорте производитель заявляет эффективность самих солнечных ячеек до 26%. Это не следует путать с эффективностью готового модуля, которая для модели мощностью 645 Вт составляет 23,1%.

Технология MBB Half-Cell

Модуль состоит из 144 полуячеек в конфигурации 6 × 24. Технология Half-Cell означает, что стандартные ячейки разделены на две части.

Это помогает:

• уменьшить внутренние электрические потери;

• снизить рабочий ток внутри отдельных участков;

• уменьшить нагревание;

• повысить устойчивость к частичному затенению;

• улучшить работу при неравномерном освещении;

• уменьшить риск образования горячих точек.

MBB означает многошинную систему сбора тока. Использование большего количества тонких токосъёмных проводников улучшает сбор электроэнергии с поверхности ячейки и уменьшает потери при возможных микротрещинах.

Конструкция Double Glass

Панель имеет двухстекольную конструкцию: переднее и заднее стекло толщиной по 2 мм.

По сравнению с модулями, имеющими полимерную заднюю плёнку, конструкция стекло-стекло обеспечивает:

• лучшую защиту ячеек от влаги;

• повышенную механическую жёсткость;

• возможность работы тыльной стороны;

• меньший риск старения заднего слоя;

• лучшую устойчивость к перепадам температуры;

• продолжительный срок эксплуатации;

• повышенную защиту от внешних воздействий;

• более стабильную герметичность модуля.

Двухстекольная панель тяжелее одностороннего модуля с задней плёнкой, поэтому монтажная конструкция и кровля должны быть рассчитаны на соответствующую нагрузку.

Солнечная панель JAM72D42-645/LB, 645 Вт, Bifacial, n-type, кабель 200–400 мм, JA Solar имеет мощность 645 Вт

Номинальная мощность модуля составляет 645 Вт при условиях STC:

• интенсивность солнечного излучения — 1000 Вт/м²;

• температура ячейки — 25 °C;

• спектр излучения — AM1.5G.

В реальных условиях мощность изменяется в зависимости от:

• времени суток;

• сезона;

• температуры панели;

• угла наклона;

• ориентации;

• облачности;

• затенения;

• загрязнения стекла;

• потерь в кабелях;

• работы инвертора;

• дополнительной генерации с тыльной стороны.

Паспортные 645 Вт — это контрольное лабораторное значение, а не гарантированная постоянная мощность в течение всего дня.

Эффективность 23,1%

Коэффициент полезного действия модели составляет 23,1%.

Высокая эффективность позволяет получать большую мощность с заданной площади. Это особенно важно:

• при ограниченной площади крыши;

• при создании мощной коммерческой СЭС;

• при необходимости уменьшить количество панелей;

• для снижения количества кабельных соединений;

• для сокращения количества монтажных прижимов и профилей;

• при установке на дорогих или сложных конструкциях.

Например, 10 панелей образуют массив номинальной мощностью 6,45 кВт, а 20 модулей — 12,9 кВт.

Электрические характеристики

Для модели JAM72D42-645/LB при стандартных условиях STC производитель указывает:

• максимальная мощность Pmax — 645 Вт;

• напряжение холостого хода Voc — 53,07 В;

• ток короткого замыкания Isc — 15,36 А;

• напряжение в точке максимальной мощности Vmp — 44,49 В;

• ток в точке максимальной мощности Imp — 14,50 А;

• эффективность — 23,1%;

• допуск мощности — 0…+3%.

Эти параметры необходимо учитывать при подборе инвертора и расчёте стрингов.

Кабель 200–400 мм

В названии указан кабель 200–400 мм. В техническом паспорте его длина зависит от ориентации установки:

• для портретного монтажа — приблизительно 300 мм;

• для ландшафтного монтажа — приблизительно 1500 мм;

• возможно индивидуальное исполнение по запросу.

Поэтому диапазон 200–400 мм, вероятно, характеризует короткие заводские выходные кабели конкретной партии для вертикального или портретного монтажа. Перед продажей желательно сверить фактическую длину плюсового и минусового кабеля на товаре.

Короткие кабели имеют следующие преимущества:

• меньше лишнего провода под панелью;

• проще закреплять кабельную трассу;

• снижается риск провисания;

• уменьшается расход кабеля;

• обеспечивается более аккуратное соединение соседних модулей.

При этом при горизонтальном размещении или большом расстоянии между распределительными коробками может потребоваться более длинный заводской кабель или сертифицированный удлинитель.

Распределительная коробка и байпасные диоды

Распределительная коробка имеет степень защиты IP68 и оснащена тремя байпасными диодами.

IP68 означает высокий уровень защиты от пыли и воды в условиях, предусмотренных производителем.

Байпасные диоды необходимы для того, чтобы:

• уменьшить падение мощности при частичном затенении;

• позволить току обойти затенённую секцию;

• снизить риск локального перегрева;

• уменьшить вероятность образования горячих точек;

• защитить ячейки при неравномерном освещении.

Однако диоды не компенсируют затенение полностью. Для высокой генерации необходимо избегать тени от деревьев, дымоходов, вентиляции, соседних рядов и других объектов.

Солнечная панель JAM72D42-645/LB, 645 Вт, Bifacial, n-type, кабель 200–400 мм, JA Solar имеет следующие температурные характеристики

Мощность кремниевых солнечных модулей постепенно снижается при нагревании.

Для серии указаны следующие температурные коэффициенты:

Показатель	Значение
Температурный коэффициент Pmax	−0,29%/°C
Температурный коэффициент Voc	−0,25%/°C
Температурный коэффициент Isc	+0,045%/°C
Номинальная рабочая температура NOCT	45 ±2 °C
Рабочий температурный диапазон	−40…+85 °C

Коэффициент −0,29%/°C является хорошим показателем для высокомощной панели n-type. Он означает, что при повышении температуры ячейки на один градус относительно условий STC мощность уменьшается приблизительно на 0,29%.

Для уменьшения нагрева важно оставлять вентиляционный зазор между панелью и кровлей.

Механическая конструкция

Панель имеет следующие конструктивные параметры:

• длина — 2465 мм;

• ширина — 1134 мм;

• толщина рамы — 30 мм;

• вес — 34,6 кг;

• 144 полуячейки;

• переднее стекло — 2 мм;

• заднее стекло — 2 мм;

• алюминиевая рама;

• монтажные, дренажные и заземляющие отверстия.

Из-за длины почти 2,5 м модуль необходимо переносить и устанавливать как минимум вдвоём, а в сложных условиях — втроём или с помощью специального подъёмника для солнечных панелей.

Солнечная панель JAM72D42-645/LB, 645 Вт, Bifacial, n-type, кабель 200–400 мм, JA Solar имеет следующие показатели механической нагрузки

Производитель заявляет:

• максимальная статическая фронтальная нагрузка — 5400 Па;

• максимальная статическая тыльная нагрузка — 2400 Па.

Фронтальный показатель характеризует устойчивость к снегу и давлению на лицевую поверхность. Тыльный — к ветровой отрывной нагрузке.

Реальная прочность всей системы зависит не только от панели, но и от:

• монтажной конструкции;

• количества профилей;

• зон установки прижимов;

• расстояния между опорами;

• качества крепления к кровле или грунту;

• ветрового района;

• снегового района;

• соблюдения монтажной инструкции JA Solar.

Совместимость с инвертором

Перед приобретением необходимо проверить:

• максимально допустимое PV-напряжение инвертора;

• рабочий диапазон MPPT;

• максимальный ток каждого MPPT;

• допустимый ток короткого замыкания;

• количество PV-входов;

• допустимое количество параллельных стрингов;

• максимальную мощность солнечного поля.

Для этой модели рабочий ток составляет 14,50 А, а ток короткого замыкания — 15,36 А. Инвертор должен поддерживать эти значения с запасом.

При параллельном подключении двух стрингов к одному MPPT токи складываются. В таком случае рабочий ток может составлять около 29 А, а суммарный Isc — более 30 А.

Расчёт стринга

При последовательном соединении:

• напряжение модулей складывается;

• ток остаётся на уровне одной панели;

• мощность суммируется.

Например, 10 панелей будут иметь ориентировочно:

• общую мощность — 6,45 кВт;

• рабочее напряжение — 444,9 В;

• напряжение холостого хода — 530,7 В;

• рабочий ток — около 14,50 А.

Это упрощённый расчёт. Зимой Voc увеличивается, поэтому количество панелей в стринге необходимо определять с учётом минимальной температуры региона и коэффициента −0,25%/°C.

Как получить больше энергии от тыльной стороны

Для повышения двусторонней генерации рекомендуется:

• устанавливать панели выше над поверхностью;

• использовать светлое покрытие;

• оставлять достаточное расстояние между рядами;

• избегать сплошного затенения заднего стекла;

• не перекрывать тыльную сторону широкими элементами конструкции;

• поддерживать заднее стекло в чистоте;

• использовать светлый бетон или гравий;

• устанавливать модули под правильно рассчитанным углом;

• учитывать отражение от снега зимой;

• избегать монтажа вплотную к тёмной поверхности.

На наклонной тёмной кровле дополнительная выработка может быть небольшой. В наземной системе над светлым покрытием эффект Bifacial обычно проявляется лучше.

Солнечная панель JAM72D42-645/LB, 645 Вт, Bifacial, n-type, кабель 200–400 мм, JA Solar имеет следующие особенности монтажа

Из-за больших размеров и веса монтаж должен выполняться профессиональной бригадой.

Во время установки необходимо:

• переносить панель как минимум вдвоём;

• не поднимать её за кабели;

• не наступать на стекло;

• не допускать перекручивания рамы;

• использовать рекомендованные зоны прижима;

• не перетягивать крайние и средние прижимы;

• обеспечить заземление;

• оставлять вентиляционный зазор;

• надёжно закреплять кабели;

• не оставлять коннекторы на кровле или в воде;

• проверять полярность;

• не соединять несовместимые коннекторы разных производителей;

• учитывать ветровую и снеговую нагрузку;

• соблюдать монтажную инструкцию JA Solar.

Что необходимо учитывать перед приобретением

Перед выбором панели необходимо оценить:

• доступную площадь для установки;

• несущую способность кровли;

• возможность монтажа модуля длиной почти 2,5 м;

• максимальный ток инвертора;

• рабочий диапазон MPPT;

• количество панелей в стринге;

• максимальное зимнее напряжение;

• длину и исполнение заводских кабелей;

• тип коннекторов;

• возможность использования тыльной генерации;

• цвет поверхности под панелями;

• способ подъёма модулей на крышу;

• параметры монтажной конструкции;

• условия гарантии;

• модель, указанную на заводской этикетке.

Почему стоит купить?

Солнечная панель JAM72D42-645/LB, 645 Вт, Bifacial, n-type, кабель 200–400 мм, JA Solar станет практичным выбором для мощной коммерческой, промышленной или наземной солнечной электростанции, где важны высокая производительность одного модуля, продолжительный ресурс и возможность получать дополнительную генерацию с тыльной стороны.

Модель сочетает номинальную мощность 645 Вт, эффективность 23,1%, ячейки n-type Bycium+, технологию MBB Half-Cell, двухстекольную конструкцию и системное напряжение до 1500 В. Двусторонняя работа позволяет увеличить выработку при правильном монтаже, а низкий температурный коэффициент помогает уменьшить потери в жаркую погоду.

Перед публикацией товара желательно уточнить два момента: в техническом паспорте модель обозначена как JAM72D42-645/LB, а длина кабеля указана как приблизительно 300 мм для портретного и 1500 мм для ландшафтного монтажа. Поэтому обозначение AM72D42-645/LB и 200–400 mm cable следует сверить с этикеткой конкретной партии.
