Комплект резервного живлення Midea: гібридний інвертор MEI2-HS6L 6 кВт + акумулятор MEB2-B5L-RA 5,12 кВт·год

Комплект резервного питания Midea: гибридный инвертор MEI2-HS6L 6 кВт + аккумулятор MEB2-B5L-RA 5,12 кВт·ч — это готовое решение для резервного и автономного электропитания частного дома, квартиры, офиса, магазина или другого объекта, где важно сохранить работу основной техники во время отключения электроэнергии. Комплект состоит из однофазного гибридного инвертора Midea PowerX1 MEI2-HS6L мощностью 6 кВт, низковольтной LiFePO4-батареи MEB2-B5L-RA и кабеля Midea «Cable for PCS» для соединения оборудования. Инвертор может работать с электросетью, аккумулятором, солнечными панелями и совместимым генератором, а при исчезновении внешнего питания переключает резервный выход в автономный режим менее чем за 10 мс.

Такой комплект резервного питания Midea удобен тем, что основные компоненты системы относятся к одной экосистеме. Инвертор поддерживает связь с BMS аккумулятора через CAN, управляет зарядкой и разрядкой и может использовать накопленную энергию тогда, когда она необходима. Аккумулятор выполнен на основе LiFePO4-элементов, имеет номинальное напряжение 51,2 В, встроенную BMS и допускает дальнейшее масштабирование до четырех батарей с общим запасом энергии около 20,4 кВт·ч.

Для чего используется комплект резервного питания Midea: гибридный инвертор MEI2-HS6L 6 кВт + аккумулятор MEB2-B5L-RA 5,12 кВт·ч?

Основное назначение системы — обеспечить электроэнергией подключенные приборы тогда, когда централизованная сеть отсутствует или работает нестабильно.

В обычном режиме гибридный инвертор может использовать электроэнергию из сети и, если к нему подключены солнечные панели, энергию от фотоэлектрического массива. Часть доступной энергии может направляться на зарядку аккумулятора.

Когда электросеть исчезает, система переходит на резервное питание от батареи. Благодаря времени переключения менее 10 мс кратковременное отключение для значительной части бытового и офисного оборудования практически не успевает перерасти в длительную остановку работы.

Комплект можно использовать для резервного питания:

• холодильника и морозильной камеры;

• газового котла;

• циркуляционных насосов;

• освещения;

• Wi-Fi роутера и сетевого оборудования;

• компьютеров и мониторов;

• телевизора;

• систем видеонаблюдения;

• сигнализации;

• автоматики ворот;

• офисной техники;

• другого однофазного оборудования в пределах доступной мощности системы.

Где используется комплект резервного питания Midea: гибридный инвертор MEI2-HS6L 6 кВт + аккумулятор MEB2-B5L-RA 5,12 кВт·ч?

Система резервного электропитания Midea подходит для:

• частных домов;

• квартир с правильно организованным резервным контуром;

• коттеджей;

• дач;

• офисов;

• магазинов;

• небольших мастерских;

• серверного и телекоммуникационного оборудования;

• домашних солнечных электростанций;

• небольших коммерческих объектов.

Инвертор имеет степень защиты IP66 и рассчитан на работу при температуре от -20 до +60 °C со снижением мощности после +45 °C. Аккумулятор имеет степень защиты IP20 и напольный тип монтажа, поэтому для батареи необходимо сухое защищенное помещение.

Технические характеристики

Комплект резервного питания Midea: гибридный инвертор MEI2-HS6L 6 кВт + аккумулятор MEB2-B5L-RA 5,12 кВт·ч имеет следующие преимущества

• Готовое решение из инвертора и совместимой аккумуляторной батареи одного производителя.

• Однофазный гибридный инвертор имеет номинальную мощность 6 кВт.

• Аккумулятор обеспечивает запас энергии около 5,1–5,12 кВт·ч.

• Используются долговечные и термически стабильные LiFePO4-элементы.

• Встроенная BMS контролирует состояние аккумуляторной батареи.

• Инвертор и батарея поддерживают штатную BMS-связь.

• В комплект входит Midea «Cable for PCS».

• Время перехода с сети на резервное питание составляет менее 10 мс.

• Резервный выход имеет номинальную мощность 6 кВт.

• Кратковременно EPS-выход поддерживает до 10 кВт в течение менее 10 секунд для модели MEI2-HS6L.

• Возможно подключение солнечного массива мощностью до 9,6 кВт.

• Предусмотрены два независимых MPPT-трекера.

• Максимальный PV-ток составляет до 18 А на каждый MPPT.

• Широкий MPPT-диапазон 125–425 В упрощает формирование солнечных стрингов.

• Максимальное PV-напряжение составляет 500 В.

• Поддерживается теневое сканирование для оптимизации работы солнечных панелей.

• Инвертор может работать с литий-ионными и свинцово-кислотными батареями.

• Максимальный ток зарядки/разрядки инвертора составляет до 135 А.

• Возможна интеграция с современным дизельным генератором.

• Поддерживается до шести инверторов в параллельной системе.

• Реализовано TOU-управление по шести временным периодам.

• Поддерживается снижение пиковых нагрузок.

• Есть функция AC coupling.

• Предусмотрена интеграция с совместимым умным тепловым насосом Midea.

• Максимальный КПД инвертора составляет 97,3%.

• Европейский КПД составляет 96,2%.

• Инвертор использует естественную конвекцию для охлаждения.

• Типичный уровень шума менее 35 дБ.

• Корпус инвертора имеет защиту IP66.

• Реализован комплекс защит от аварийных режимов.

• Предусмотрена защита от островного режима.

• Есть защита от короткого замыкания AC.

• Предусмотрена защита от перегрузки.

• Есть защита от утечки тока.

• Предусмотрена защита от перенапряжения Type II на стороне DC и AC.

• Контролируется сопротивление изоляции солнечного массива.

• Есть защита от неправильной полярности PV.

• Предусмотрен мониторинг стрингов.

• Поддерживается диагностика I-V кривой.

• AFCI-защита от DC-дуги доступна в соответствии с конфигурацией производителя.

• Батарея допускает разрядку при температуре до -20 °C.

• Аккумулятор можно масштабировать до четырех модулей.

• При четырех батареях номинальный запас энергии составляет около 20,4 кВт·ч.

• Заявленный ресурс батареи составляет 6000 циклов при определенных условиях.

• Гарантийный срок батареи в паспорте — 10 лет.

• Стандартная гарантия инвертора в даташите также указана как 10 лет со ссылкой на гарантийные условия.

• Система подходит как для резервного питания без солнечных панелей, так и для дальнейшего создания полноценной СЭС.

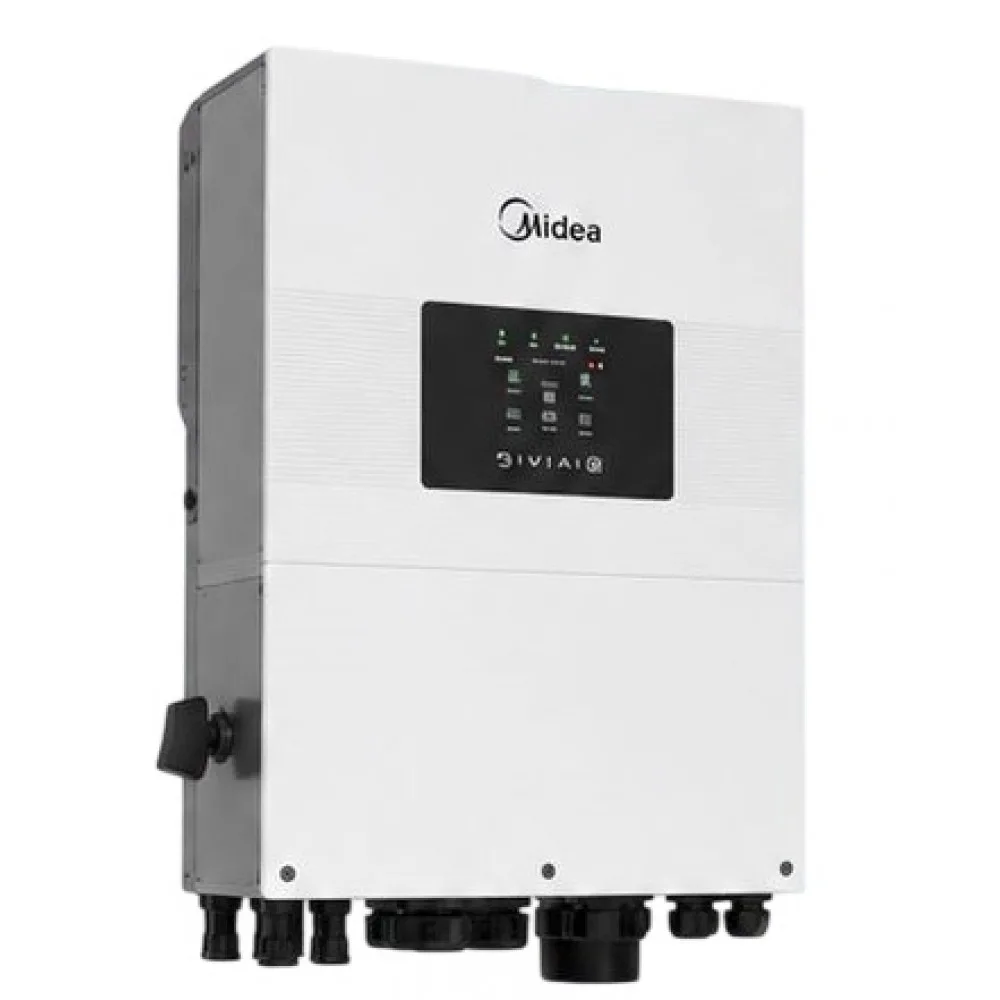

Как работает гибридный инвертор Midea MEI2-HS6L

Midea MEI2-HS6L — однофазный гибридный инвертор мощностью 6 кВт. В отличие от обычного сетевого инвертора, он может работать не только с солнечными панелями и электросетью, но и с аккумулятором.

Это позволяет реализовать несколько сценариев:

• использовать солнечную энергию непосредственно для питания дома;

• заряжать батарею от фотомодулей;

• накапливать электроэнергию из сети;

• использовать батарею во время отключения;

• настраивать потребление в соответствии с тарифными периодами;

• уменьшать пиковое потребление из электросети;

• использовать совместимый дизельный генератор как дополнительный источник питания.

Производитель заявляет поддержку шестипериодного TOU-управления, функции peak shaving, AC coupling, управления совместимым тепловым насосом Midea и поддержку современных дизельных генераторов.

Мощность инвертора 6 кВт

Номинальная выходная мощность MEI2-HS6L составляет 6000 Вт. Максимальная полная мощность на выходе — 6600 ВА.

Этого достаточно для одновременного питания достаточно большого количества бытового оборудования, но нагрузку необходимо планировать. Например, холодильник, котел, освещение, роутер, телевизор и несколько компьютеров обычно потребляют значительно меньше 6 кВт, тогда как электроплита, бойлер, мощный электрический котел или несколько нагревательных приборов могут быстро исчерпать доступный запас мощности.

Резервный выход инвертора также имеет номинальную мощность 6000 Вт и поддерживает кратковременную пиковую нагрузку до 10 000 Вт в течение менее 10 секунд. Это важно для запуска оборудования с повышенным стартовым током.

Быстрое переключение в резервный режим

Одной из ключевых функций системы бесперебойного питания является скорость перехода с сети на аккумулятор.

Для серии PowerX1 заявлено время переключения менее 10 мс.

Это особенно полезно для:

• роутеров;

• домашней сети;

• компьютеров;

• контроллеров отопления;

• систем видеонаблюдения;

• автоматизации;

• другого оборудования, для которого нежелателен длительный перерыв в питании.

При этом, если речь идет о специализированном медицинском, лабораторном или серверном оборудовании с жесткими требованиями к UPS, совместимость необходимо проверять по документации конкретного устройства.

Аккумулятор Midea MEB2-B5L-RA

MEB2-B5L-RA — низковольтный аккумулятор для домашних систем накопления энергии. Он использует LiFePO4 (LFP) — литий-железо-фосфатную технологию, которая хорошо подходит для регулярной циклической работы.

Производитель отдельно выделяет:

• LiFePO4-элементы;

• встроенную BMS;

• удаленный мониторинг;

• возможность параллельного расширения;

• работу при разрядке до -20 °C;

• пиковый ток разряда до 200 А для масштабируемой системы.

Для одного модуля MEB2-B5L-RA в таблице производителя указана номинальная энергия 5,1 кВт·ч, тогда как в названии комплекта используется 5,12 кВт·ч. Это соответствует номинальному напряжению 51,2 В и классу батареи; в техническом паспорте показатель просто округлен до 5,1 кВт·ч.

Сколько энергии дает батарея 5,12 кВт·ч

Батарея такого класса хранит примерно 5,1 кВт·ч электроэнергии.

В упрощенном теоретическом расчете это может обеспечить:

Реальное время будет меньше из-за потерь преобразования, резервного SOC, собственного потребления инвертора, температуры батареи и переменного характера нагрузки.

Особенно важно различать мощность и емкость. Инвертор может выдавать до 6 кВт, но одна батарея не означает, что нагрузка 6 кВт будет работать долго. Чем выше мощность подключенных приборов, тем быстрее расходуется накопленная энергия.

Ток и мощность одной батареи

Для одного MEB2-B5L-RA в техническом паспорте указано:

• максимальный непрерывный ток заряда — 60 А;

• максимальный непрерывный ток разряда — 60 А;

• пиковый ток заряда — 100 А в течение 10 секунд;

• пиковый ток разряда — 100 А в течение 10 секунд;

• максимальная мощность зарядки — 3,072 кВт;

• максимальная мощность разрядки — 3,072 кВт.

Это важный нюанс комплекта: один аккумулятор не может длительно отдавать все 6 кВт номинальной мощности инвертора. Для получения большей длительной мощности от батарейной части систему можно масштабировать несколькими параллельными модулями.

Возможность расширения аккумуляторной системы

Midea предусмотрела параллельное подключение до 4 батарей MEB2-B5L-RA.

При этом получаем:

Начать можно с одного модуля, а если в дальнейшем потребуется большее время автономной работы — увеличить накопитель.

По таблице производителя при использовании двух и более батарей максимальная мощность зарядки и разрядки системы увеличивается до 6,144 кВт.

Ресурс аккумулятора

Для MEB2-B5L-RA заявлено 6000 циклов в режиме 0,5C/0,5C до 70% SOH. Гарантийный срок в паспорте составляет 10 лет.

SOH означает State of Health — остаточное состояние аккумулятора. 70% SOH означает, что после достижения указанного циклического ресурса батарея не обязательно перестает работать: ее доступная емкость просто постепенно снижается по сравнению с новым аккумулятором.

Подключение солнечных панелей

Гибридный инвертор позволяет в дальнейшем превратить комплект резервного питания в полноценную домашнюю солнечную электростанцию.

Для MEI2-HS6L техническая таблица указывает:

• максимальную PV-мощность — 9600 Вт;

• максимальное PV-напряжение — 500 В;

• номинальное PV-напряжение — 370 В;

• рабочий MPPT-диапазон — 125–425 В;

• стартовое напряжение — 125 В;

• два MPPT;

• по одному стрингу на каждый MPPT;

• максимальный входной ток — 18 А на каждый MPPT;

• максимальный ток короткого замыкания — 27 А на MPPT.

Это означает, что к инвертору можно подключить до 9,6 кВт солнечных панелей при условии правильного подбора их напряжения, тока и количества в каждом стринге. Параметры PV-входа и высокий допустимый ток приведены в технической документации PowerX1.

Два MPPT-трекера

Наличие двух независимых MPPT особенно полезно, если солнечные панели расположены на разных плоскостях.

Например:

• один стринг — на восточном скате крыши;

• второй — на западном;

• одна группа панелей — на крыше;

• вторая — на наземной конструкции.

Каждый MPPT отдельно ищет оптимальную рабочую точку своего солнечного массива, поэтому разные условия освещения меньше влияют друг на друга.

Производитель также предусмотрел теневое сканирование, которое помогает инвертору находить оптимальную точку работы при более сложном затенении фотомодулей.

Работа с генератором

PowerX1 поддерживает интеграцию с современными дизельными генераторами.

Это позволяет создать многоуровневую систему резервирования:

электросеть → солнечные панели → аккумулятор → генератор.

Такой подход особенно полезен в частном доме или на объекте, где отключения могут продолжаться долго. Аккумулятор обеспечивает тихое и автоматическое резервное питание, а генератор может использоваться как дополнительный источник энергии при длительном дефиците.

Параллельная работа инверторов

Для серии PowerX1 производитель заявляет возможность параллельной работы до шести инверторов.

Это дает запас для масштабирования системы, хотя конкретную схему параллельного подключения, доступную суммарную мощность и совместимость оборудования необходимо проектировать в соответствии с инструкцией Midea.

Кабель Midea «Cable for PCS»

В комплект также входит кабель Midea «Cable for PCS».

Он используется как штатный элемент подключения компонентов системы. Наличие кабеля в комплекте упрощает монтаж, поскольку не требуется отдельно подбирать этот компонент.

Технические параметры самого Cable for PCS в предоставленных даташитах не указаны, поэтому длину, сечение и точное назначение отдельных контактов следует уточнять по комплектации конкретного товара или документации к кабелю.

Технические характеристики гибридного инвертора Midea MEI2-HS6L

Технические характеристики аккумулятора Midea MEB2-B5L-RA

Комплект резервного питания Midea: гибридный инвертор MEI2-HS6L 6 кВт + аккумулятор MEB2-B5L-RA 5,12 кВт·ч имеет следующие встроенные системы защиты

Midea PowerX1 имеет комплекс защит, необходимых для современной гибридной системы.

В паспорте указаны:

• защита от островного режима;

• защита от повышенного и пониженного AC-напряжения;

• защита от короткого замыкания;

• защита от перегрузки;

• контроль тока утечки;

• Type II защита от перенапряжения по DC и AC;

• контроль сопротивления изоляции PV;

• защита от неправильной полярности солнечных панелей;

• защита от перенапряжения PV;

• контроль заземления;

• опциональное обнаружение и защита от DC-дуги AFCI.

Для пользователя это означает, что инвертор постоянно контролирует электрические параметры системы и автоматически реагирует на ряд опасных режимов.

Особенности установки аккумулятора

В отличие от инвертора IP66, батарея имеет степень защиты IP20. Поэтому MEB2-B5L-RA необходимо устанавливать в сухом защищенном месте.

Подойдут:

• техническая комната;

• сухой гараж;

• специально оборудованное помещение;

• электротехническая комната;

• другое место без прямого попадания воды.

Батарея имеет напольный тип монтажа и весит 44 кг. При установке нескольких блоков необходимо предусмотреть достаточно места для монтажа, кабелей, вентиляции и обслуживания.

Что необходимо учитывать перед приобретением

При выборе такого комплекта следует определить не только необходимую мощность, но и желаемое время автономной работы.

Инвертор на 6 кВт позволяет питать достаточно мощную нагрузку, но одна батарея имеет около 5,1 кВт·ч запаса энергии и непрерывную мощность разряда 3,072 кВт. Поэтому для дома, где необходимо длительное время поддерживать нагрузку 4–6 кВт именно от аккумулятора, целесообразно рассмотреть два или более батарейных модуля.

Если же задача заключается в резервировании холодильника, котла, интернета, освещения, компьютера и другой критически важной нагрузки, одного аккумулятора может быть вполне достаточно — конкретное время работы будет зависеть от фактического потребления.

Почему стоит купить комплект резервного питания Midea: гибридный инвертор MEI2-HS6L 6 кВт + аккумулятор MEB2-B5L-RA 5,12 кВт·ч?

Комплект резервного питания Midea: гибридный инвертор MEI2-HS6L 6 кВт + аккумулятор MEB2-B5L-RA 5,12 кВт·ч — это комплексное решение для пользователя, которому нужна не просто батарея на случай отключений, а система с возможностью дальнейшего развития.

Сразу после установки комплект может работать как домашняя система резервного электропитания. В дальнейшем к MEI2-HS6L можно добавить солнечные панели общей мощностью до 9,6 кВт, а количество аккумуляторов увеличить до четырех с суммарным запасом около 20,4 кВт·ч. Дополнительно поддерживается работа с генератором, TOU-управление, peak shaving и параллельная работа инверторов.

Мощность инвертора 6 кВт, быстрое переключение менее чем за 10 мс, LiFePO4-батарея с ресурсом 6000 циклов, связь BMS через CAN, возможность подключения солнечных панелей и штатный Midea «Cable for PCS» делают комплект практичной основой для резервной, гибридной или солнечной системы электропитания частного дома или небольшого коммерческого объекта.
