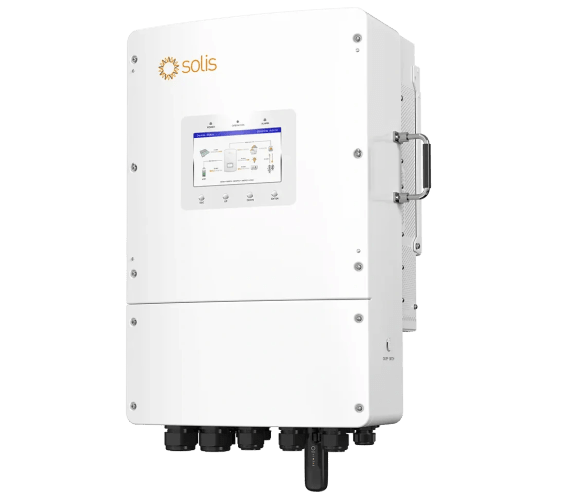

Гібридний інвертор низьковольтний S6-EH3P15K02-NV-YD-L, Solis, трифазний,15 кВт

Опис

Гібридний інвертор низьковольтний S6-EH3P15K02-NV-YD-L, Solis, трифазний,15 кВт — це потужний пристрій для керування трифазною сонячною електростанцією, акумуляторними батареями та електричною мережею. Він приймає постійний струм від сонячних панелей, перетворює його на змінний струм 380/400 В і спрямовує отриману енергію на живлення будинку, магазину, офісу, виробничого обладнання або іншого об’єкта. Надлишок сонячної генерації може використовуватися для заряджання низьковольтної акумуляторної системи з номінальною напругою 48 В, а за нестачі сонячної енергії інвертор може отримувати живлення від батарей або зовнішньої електромережі.

Модель потужністю 15 кВт розрахована на об’єкти з досить великим споживанням електроенергії. Трифазний гібридний інвертор Solis можна встановлювати у просторих приватних будинках, невеликих виробничих приміщеннях, магазинах, офісах, майстернях, фермерських господарствах та інших комерційних об’єктах. Підтримка мережевого, автономного та комбінованого режимів дозволяє створити гнучку систему електропостачання, яка допомагає економити електроенергію та підтримувати роботу важливого обладнання під час відключень.

Для чого використовується гібридний інвертор низьковольтний S6-EH3P15K02-NV-YD-L, Solis, трифазний,15 кВт?

Гібридний інвертор є центральним елементом сонячної електростанції з акумуляторами. Він автоматично контролює, звідки брати енергію та куди її направляти залежно від поточного виробітку сонячних панелей, рівня заряду батарей і споживання на об’єкті.

У сонячний день електроенергія від фотомодулів насамперед може використовуватися для живлення підключених приладів. Якщо панелі виробляють більше енергії, ніж потрібно в цей момент, надлишок спрямовується на заряджання акумуляторів. Коли сонячної генерації недостатньо, система може використовувати накопичену в батареях енергію або електроенергію із зовнішньої мережі.

Під час аварійного відключення мережі інвертор переходить на резервне живлення. Час перемикання становить менше 10 мс, тому правильно підключені споживачі можуть продовжувати працювати практично без помітної паузи.

Інвертор використовується для:

• перетворення енергії сонячних панелей на змінний струм;
• живлення трифазних побутових і комерційних споживачів;
• заряджання низьковольтних акумуляторів;
• резервного електропостачання під час відключень;
• зменшення споживання електроенергії із загальної мережі;
• накопичення надлишкової сонячної генерації;
• створення автономної або гібридної сонячної електростанції;
• контролю та розподілу енергетичних потоків;
• масштабування енергосистеми шляхом паралельного підключення інверторів.

Де використовується?

Гібридний інвертор Solis 15 кВт доцільно використовувати на об’єктах із трифазним підключенням і значним добовим споживанням електроенергії.

Він підходить для:

• великих приватних будинків;
• котеджів із трифазною електромережею;
• магазинів і торговельних приміщень;
• офісних будівель;
• кафе та невеликих ресторанів;
• майстерень;
• складських приміщень;
• фермерських господарств;
• виробничих цехів;
• сервісних центрів;
• комерційних сонячних електростанцій;
• об’єктів із насосами, вентиляцією, холодильним або іншим потужним обладнанням.

Трифазний вихід дозволяє рівномірніше розподіляти навантаження між фазами та забезпечувати живлення обладнання, розрахованого на напругу 380/400 В. Фактичну можливість запуску конкретного двигуна, компресора, насоса або іншого приладу необхідно визначати з урахуванням його номінальної потужності та пускових струмів.

Характеристики

Гібридний інвертор низьковольтний S6-EH3P15K02-NV-YD-L, Solis, трифазний,15 кВт має такі переваги

• Номінальна потужність 15 кВт підходить для великих приватних будинків, бізнесу та невеликих виробничих об’єктів.
• Трифазний вихід 380/400 В дозволяє живити трифазні споживачі та рівномірніше розподіляти навантаження.
• Низьковольтна акумуляторна система з робочим діапазоном 40–60 В спрощує підбір батарей номінальною напругою 48 В.
• Підтримуються літій-іонні, LiFePO4, AGM і GEL акумулятори за умови їхньої технічної сумісності з інвертором.
• Струм заряджання та розряджання до 290 А дозволяє ефективно працювати з акумуляторними системами великої ємності.
• Максимальна потужність підключеного поля сонячних панелей може досягати 30 кВт.
• Діапазон MPPT 200–850 В забезпечує можливість формування довгих послідовних ланцюгів фотомодулів.
• Кілька MPPT-трекерів дозволяють підключати групи панелей із різною орієнтацією, кутом нахилу або умовами освітлення.
• Ефективність MPPT понад 99% допомагає максимально використовувати доступну сонячну генерацію.
• Максимальний ККД до 97–98% зменшує втрати енергії під час перетворення.
• Підтримка режимів On-grid, Off-grid і Hybrid дозволяє адаптувати систему до різних сценаріїв роботи.
• Режим резервного живлення EPS підтримує роботу пріоритетних споживачів під час зникнення напруги в мережі.
• Час перемикання менше 10 мс підходить для живлення багатьох видів чутливого обладнання.
• Паралельна робота декількох інверторів дозволяє збільшувати загальну потужність системи.
• Чиста синусоїда забезпечує коректне живлення побутової техніки, електроніки та електродвигунів у межах допустимого навантаження.
• Інтерфейси CAN і RS485 використовуються для обміну даними з акумуляторними батареями та зовнішніми системами.
• Підключення через Wi-Fi або LAN дає можливість контролювати виробіток, споживання та стан системи дистанційно.
• Ступінь захисту IP66 дозволяє встановлювати пристрій у місцях із підвищеним рівнем пилу та вологи відповідно до вимог виробника.
• Робочий температурний діапазон від −25 до +60 °C дозволяє експлуатувати інвертор у різних кліматичних умовах.
• Активне охолодження допомагає підтримувати стабільну температуру внутрішніх компонентів під час великого навантаження.
• Вбудовані захисні функції оберігають систему від короткого замикання, перевантаження, перегріву, перенапруги та неправильної полярності.
• Інтелектуальне керування потоками енергії допомагає збільшити власне споживання сонячної генерації та зменшити залежність від мережі.
• Висока потужність заряджання дозволяє швидко накопичувати доступну сонячну енергію в акумуляторах.
• Відомий виробник Solis спеціалізується на обладнанні для сонячних електростанцій і систем накопичення енергії.

Як працює гібридна сонячна електростанція

До інвертора підключаються сонячні панелі, акумуляторна батарея, зовнішня електромережа та споживачі. Після налаштування система автоматично розподіляє енергію відповідно до обраного режиму.

Типова послідовність роботи може виглядати так:

1. Сонячні панелі виробляють електроенергію.
2. Інвертор перетворює постійний струм на трифазний змінний струм.
3. Отримана енергія використовується для поточних потреб об’єкта.
4. Надлишок сонячної генерації заряджає акумулятори.
5. Коли виробіток панелей зменшується, підключені прилади можуть живитися від батарей.
6. Якщо заряд акумулятора досягає встановленого мінімального рівня, система може підключити зовнішню мережу.
7. У разі зникнення мережі інвертор переходить у режим резервного живлення.

Пріоритети використання сонячної енергії, акумуляторів та мережі задаються під час налаштування. Наприклад, можна передбачити максимальне використання власної сонячної генерації, резервування певного рівня заряду АКБ на випадок аварійного відключення або заряджання батарей у заданий час.

Робота із сонячними панелями

Максимальна потужність сонячного поля становить до 30 кВт. Це означає, що до інвертора можна підключити фотомодулі із сумарною потужністю, більшою за номінальну вихідну потужність самого пристрою. Такий запас допомагає отримувати більше енергії вранці, увечері та за недостатнього сонячного освітлення.

Діапазон MPPT від 200 до 850 В дозволяє створювати декілька послідовних ланцюгів сонячних панелей. Під час проєктування необхідно враховувати робочу напругу, напругу холостого ходу, струм короткого замикання та температурний коефіцієнт конкретних фотомодулів.

Залежно від конфігурації пристрій може мати 2 або 4 MPPT-трекери. Кожен трекер окремо шукає точку максимальної потужності своєї групи панелей. Це особливо корисно, коли частина фотомодулів встановлена на східному схилі даху, а інша — на західному, або коли окремі групи мають різний кут нахилу.

Точна схема підключення, кількість панелей у стрінгу та допустимі струми повинні визначатися на основі технічної документації конкретної модифікації інвертора.

Як Гібридний інвертор низьковольтний S6-EH3P15K02-NV-YD-L, Solis, трифазний,15 кВт роботає з низьковольтними акумуляторами?

Solis S6-EH3P15K02-NV-YD-L належить до низьковольтних гібридних інверторів і працює з акумуляторними системами напругою 40–60 В. Номінальна напруга відповідної батареї зазвичай становить 48 або 51,2 В.

До системи можуть підключатися:

• акумулятори LiFePO4;
• літій-іонні батареї;
• AGM-акумулятори;
• GEL-батареї.

Для літієвих акумуляторів важливо перевірити сумісність системи керування батареєю BMS із протоколом інвертора. Обмін даними через CAN або RS485 дозволяє інвертору отримувати інформацію про заряд, температуру, допустимі струми та аварійні стани АКБ.

Максимальний струм заряджання та розряджання до 290 А забезпечує роботу з великими батарейними блоками. Однак фактичний струм залежатиме від параметрів акумулятора, його BMS, обраних налаштувань, температури та поточної потужності системи.

Резервне живлення під час відключень

Функція EPS призначена для живлення важливих приладів у разі відключення зовнішньої мережі. До резервної лінії можна підключити освітлення, холодильне обладнання, циркуляційні насоси, автоматику опалення, сервери, комп’ютери, системи відеоспостереження та інші пріоритетні споживачі.

Час перемикання менше 10 мс означає, що перерва в подачі електроенергії буде дуже короткою. Для більшості побутових приладів вона практично непомітна, хоча сумісність особливо чутливого обладнання потрібно перевіряти окремо.

Тривалість автономної роботи визначається не потужністю інвертора, а такими параметрами:

• ємністю акумуляторної системи;
• рівнем заряду батарей;
• потужністю підключених приладів;
• поточною сонячною генерацією;
• встановленою глибиною розряду;
• ефективністю перетворення енергії.

Наприклад, збільшення ємності АКБ дозволяє довше підтримувати роботу споживачів, але батарея та її система керування повинні відповідати допустимим струмам і вимогам інвертора.

Моніторинг і керування

Інвертор підтримує інтерфейси RS485, CAN, LAN і опційне бездротове підключення Wi-Fi. Вони використовуються для зв’язку з акумуляторами, лічильниками, системою моніторингу та іншими компонентами сонячної електростанції.

Через систему віддаленого контролю користувач може відстежувати:

• поточну потужність сонячних панелей;
• споживання об’єкта;
• заряд і розряд акумуляторів;
• рівень заряду батареї;
• імпорт електроенергії з мережі;
• передачу надлишкової енергії;
• історію генерації;
• повідомлення про помилки;
• загальний стан обладнання.

Дистанційний моніторинг особливо зручний для комерційних і промислових об’єктів, де необхідно постійно контролювати ефективність роботи сонячної електростанції.

Системи захисту

Гібридний інвертор оснащений комплексом захисних функцій, які контролюють електричні параметри та допомагають запобігти пошкодженню обладнання.

Передбачено захист:

• від короткого замикання;
• від перевантаження;
• від перегріву;
• від перенапруги;
• від зворотної полярності;
• від неприпустимих параметрів мережі;
• від аварійних режимів акумуляторної системи.

Ступінь захисту корпусу IP66 означає високий рівень захищеності від пилу та водяних струменів. Водночас інвертор потрібно монтувати у добре вентильованому місці, захищеному від тривалого прямого сонячного нагрівання, підтоплення та інших несприятливих умов.

Що необхідно врахувати перед придбанням

Інвертор є лише одним із компонентів повноцінної сонячної електростанції. Для створення системи також можуть знадобитися сонячні панелі, акумулятори, конструкції кріплення, кабелі, захисна автоматика, лічильник, комунікаційний модуль та інше обладнання.

Потужність і ємність усіх компонентів потрібно підбирати з урахуванням:

• фактичного споживання об’єкта;
• максимальної одночасної потужності приладів;
• наявності трифазного обладнання;
• пускових струмів електродвигунів;
• бажаної тривалості автономної роботи;
• доступної площі для сонячних панелей;
• орієнтації та кута нахилу даху;
• характеристик обраних акумуляторів;
• необхідності резервування всього об’єкта або лише окремих ліній.

Монтаж і налаштування такого обладнання повинні виконувати кваліфіковані спеціалісти. Під час проєктування необхідно передбачити правильний переріз кабелів, автоматичні вимикачі, захист від перенапруги, заземлення та інші елементи електробезпеки.

Чому варто купити гібридний інвертор низьковольтний S6-EH3P15K02-NV-YD-L, Solis, трифазний,15 кВт?

Гібридний інвертор низьковольтний S6-EH3P15K02-NV-YD-L, Solis, трифазний,15 кВт стане практичним рішенням для створення потужної сонячної електростанції з функцією накопичення та резервного живлення. Він поєднує роботу із сонячними панелями, низьковольтними акумуляторами й трифазною мережею, автоматично розподіляючи енергію відповідно до потреб об’єкта.

Потужність 15 кВт, підтримка сонячного поля до 30 кВт, струм роботи з акумуляторами до 290 А та швидке перемикання на резервне живлення дозволяють використовувати інвертор у великих приватних будинках, магазинах, майстернях, офісах і виробничих приміщеннях. Можливість паралельної роботи робить систему масштабованою, а дистанційний моніторинг спрощує контроль генерації, споживання та стану акумуляторів.
