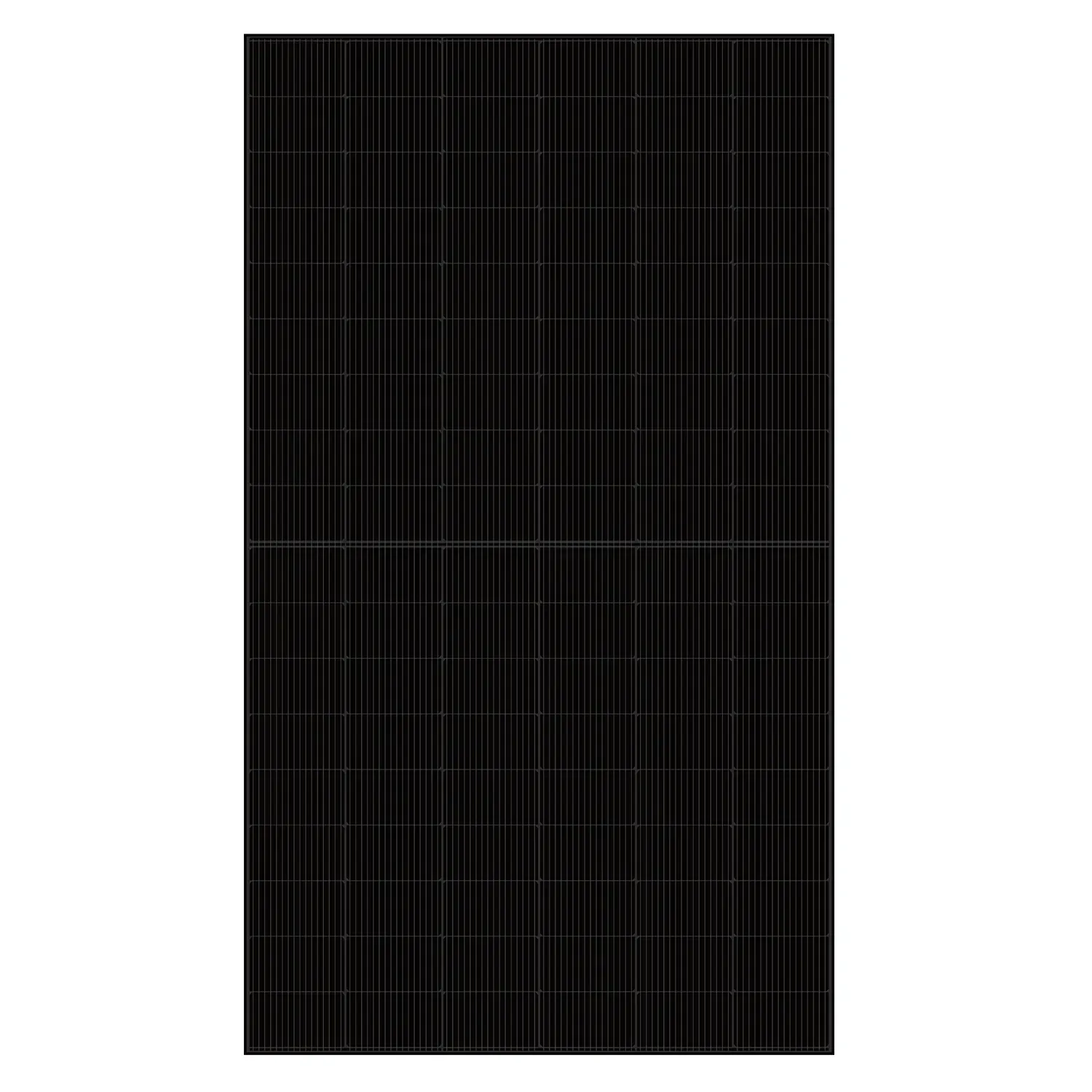

Сонячна панель SS-510-54MDH-G11(T), 510 Вт N-type, cable 1200 mm, full black, Sunova Solar

Солнечная панель SS-510-54MDH-G11(T), 510 Вт, N-type, кабель 1200 мм, Full Black, Sunova Solar — это высокоэффективный односторонний монокристаллический фотомодуль нового поколения, созданный для выработки электроэнергии из солнечного света. Панель имеет номинальную мощность 510 Вт, 108 ячеек N-type, чёрную раму и полностью чёрное внешнее оформление Full Black, поэтому хорошо подходит не только для наземных солнечных электростанций, но и для установки на крышах частных домов, где важен аккуратный внешний вид. Модель относится к серии Tangra M HD Black и имеет одностороннюю конструкцию с одним защитным стеклом.

Панель Sunova Solar сочетает высокую эффективность 22,5%, положительный допуск мощности, низкий температурный коэффициент и устойчивость к значительным снеговым и ветровым нагрузкам. Кабель длиной 1200 мм упрощает соединение соседних модулей и прокладку стрингов на кровле или монтажной конструкции. При правильно подобранном инверторе и профессиональной установке этот солнечный модуль может использоваться в частных, коммерческих, сетевых, гибридных и автономных солнечных электростанциях.

Для чего используется Солнечная панель SS-510-54MDH-G11(T), 510 Вт, N-type, кабель 1200 мм, Full Black, Sunova Solar?

Солнечная панель преобразует энергию солнечного света в постоянный электрический ток. Полученная электроэнергия поступает в инвертор, который преобразует её в переменный ток 230 или 400 В, подходящий для питания бытовой и коммерческой техники.

В зависимости от типа солнечной электростанции выработанная энергия может:

• сразу использоваться бытовыми приборами;

• питать офисное или производственное оборудование;

• заряжать аккумуляторные батареи;

• передаваться в общую электросеть;

• обеспечивать резервное питание во время отключений;

• уменьшать расходы на электроэнергию;

• использоваться для зарядки электромобиля;

• поддерживать работу насосов, автоматики и систем освещения.

Одна панель не питает бытовые приборы напрямую. Для полноценной работы системы необходим совместимый инвертор, а для автономного или резервного питания также могут потребоваться аккумуляторы, контроллеры, автоматика и защитное оборудование.

Где используется Солнечная панель SS-510-54MDH-G11(T), 510 Вт, N-type, кабель 1200 мм, Full Black, Sunova Solar?

Солнечная панель мощностью 510 Вт подходит для установки на различных типах объектов:

• частные дома;

• коттеджи;

• дачи;

• гаражи;

• хозяйственные постройки;

• склады;

• магазины;

• офисы;

• фермерские хозяйства;

• производственные здания;

• логистические комплексы;

• наземные солнечные электростанции;

• крышные СЭС;

• навесы и солнечные парковки;

• автономные энергетические системы;

• гибридные солнечные электростанции;

• сетевые фотоэлектрические станции.

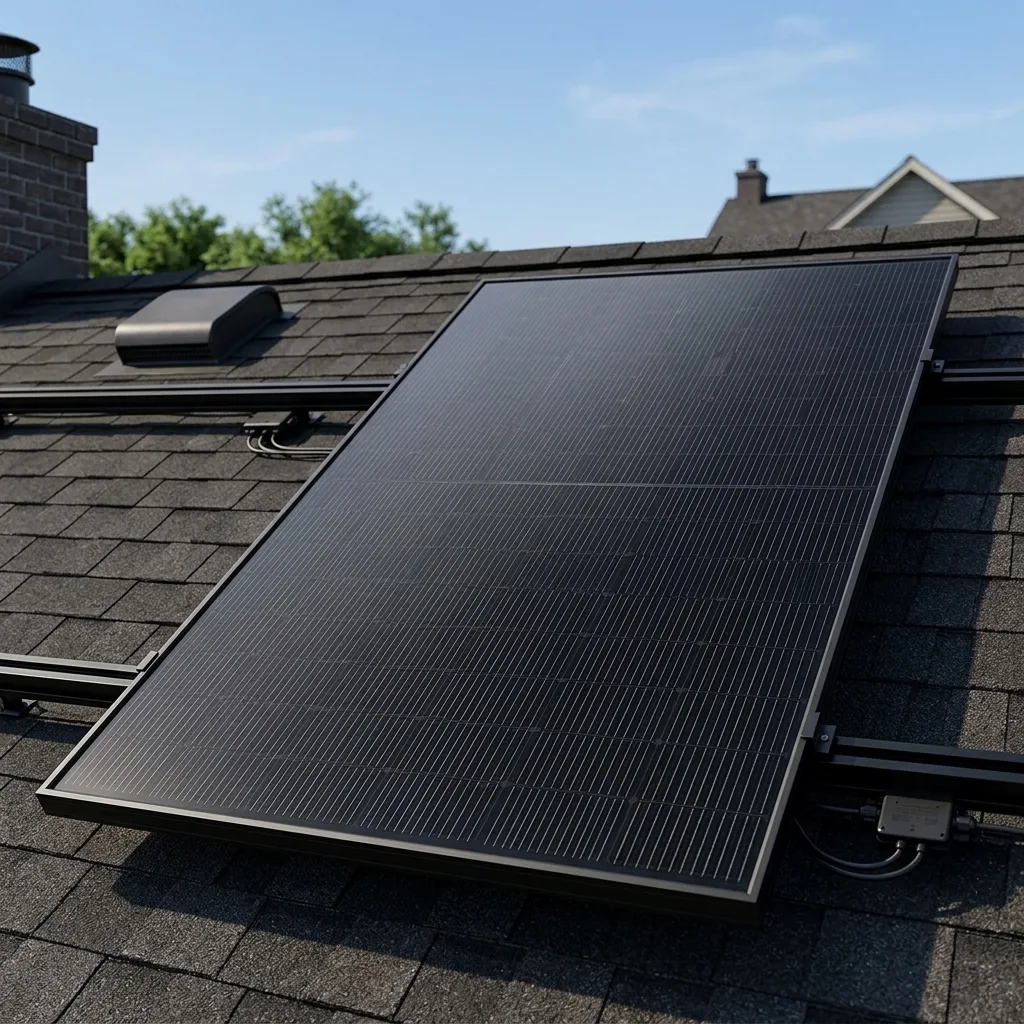

Благодаря дизайну Full Black модель особенно хорошо подходит для жилых домов с тёмной кровлей. Чёрная рама и тёмная рабочая поверхность выглядят сдержанно и не создают резкого визуального контраста на крыше.

Самая выгодная цена — за паллету

Технические характеристики

Солнечная панель SS-510-54MDH-G11(T), 510 Вт, N-type, кабель 1200 мм, Full Black, Sunova Solar имеет следующие преимущества

• Номинальная мощность 510 Вт позволяет создать производительную солнечную электростанцию с меньшим количеством модулей.

• Высокая эффективность 22,5% полезна при ограниченной площади кровли.

• Современные монокристаллические ячейки N-type имеют низкую начальную деградацию.

• Естественное отсутствие LID помогает сохранить стабильную генерацию после начала эксплуатации.

• Панель хорошо работает при слабом и рассеянном освещении.

• Низкий температурный коэффициент мощности уменьшает потери в жаркую погоду.

• Температурный коэффициент Pmax составляет всего −0,30% на каждый градус выше контрольной температуры.

• Оптимизированная электрическая конструкция помогает уменьшить потери и риск образования горячих точек.

• Конструкция со 108 ячейками обеспечивает оптимальное соотношение габаритов и мощности.

• Формат Full Black имеет привлекательный внешний вид.

• Чёрная анодированная алюминиевая рама хорошо сочетается с тёмной кровлей.

• Односторонняя конструкция с одним стеклом имеет меньший вес, чем многие двухстекольные панели.

• Вес 23,8 кг облегчает крышный монтаж по сравнению с крупными промышленными модулями.

• Габариты 1996 × 1134 × 30 мм подходят для частных и коммерческих крыш.

• Кабель длиной 1200 мм упрощает соединение панелей.

• Кабель сечением 4 мм² подходит для типовых фотоэлектрических систем.

• Коннекторы совместимы со стандартом MC4.

• Распределительная коробка имеет степень защиты IP68.

• Три байпасных диода помогают уменьшить негативное влияние частичного затенения.

• Максимальное системное напряжение 1500 В позволяет использовать панель в длинных стрингах при правильном расчёте.

• Положительный допуск мощности 0…+5 Вт означает, что фактическая мощность нового модуля не должна быть ниже номинальной в пределах заявленного допуска.

• Максимальный номинал последовательного предохранителя составляет 25 А.

• Рабочий температурный диапазон от −40 до +85 °C подходит для эксплуатации в различных климатических условиях.

• Панель сертифицирована на снеговую нагрузку до 5400 Па.

• Допустимая ветровая нагрузка составляет до 2400 Па.

• Закалённое стекло толщиной 3,2 мм защищает фотоэлементы от внешнего воздействия.

• Антибликовое покрытие улучшает проникновение света.

• Низкое содержание железа в стекле способствует высокой светопроницаемости.

• 100% тройное EL-тестирование помогает выявлять скрытые микротрещины.

• Гарантия на продукт и производственные процессы составляет 15 лет.

• Гарантия линейной производительности составляет 30 лет.

• Заявленная ежегодная деградация — 0,40%.

• Через 30 лет производитель гарантирует сохранение до 87,4% первоначальной мощности в соответствии с графиком линейной гарантии.

• Панель подходит для сетевых, гибридных и автономных солнечных электростанций.

• Может использоваться для частного дома, бизнеса или фермерского хозяйства.

• Высокая мощность одной панели уменьшает количество монтажных элементов и электрических соединений в системе.

• Производитель заявляет более продолжительный полезный срок эксплуатации по сравнению со стандартными модулями P-type.

Что означает технология N-type

В модуле используются монокристаллические солнечные ячейки N-type. Это современный тип фотоэлементов, который имеет меньшую склонность к начальной световой деградации по сравнению с распространёнными ячейками P-type.

Производитель прямо указывает естественное отсутствие деградации LID у элементов N-type. Благодаря этому панель лучше сохраняет первоначальные характеристики после ввода в эксплуатацию и может вырабатывать больше электроэнергии в течение срока службы.

К практическим преимуществам N-type относятся:

• более низкая начальная деградация;

• более стабильная генерация в течение многих лет;

• лучшая работа при слабом освещении;

• более высокий коэффициент полезного действия;

• меньшие температурные потери;

• хорошая выработка утром, вечером и в пасмурную погоду.

Односторонняя конструкция с одним стеклом

SS-510-54MDH-G11(T) является односторонним модулем. Это означает, что электроэнергия вырабатывается преимущественно лицевой стороной, а задняя часть не рассчитана на дополнительную генерацию от отражённого света.

В отличие от двусторонних панелей Double Glass, эта модель имеет одно переднее закалённое стекло толщиной 3,2 мм с антибликовым покрытием. Такая конструкция имеет меньший вес и хорошо подходит для крышного монтажа, где важна нагрузка на кровлю.

Антибликовое покрытие помогает пропускать больше света к фотоэлементам и уменьшает потери из-за отражения от поверхности стекла.

Мощность 510 Вт

Номинальная мощность панели составляет 510 Вт при стандартных условиях STC. Такие условия предусматривают освещённость 1000 Вт/м², температуру солнечной ячейки 25 °C и стандартный спектр AM1.5.

В реальных условиях мощность изменяется в зависимости от:

• интенсивности солнечного света;

• температуры панели;

• угла наклона;

• ориентации относительно солнца;

• сезона;

• облачности;

• затенения;

• загрязнения стекла;

• потерь в кабелях;

• характеристик инвертора.

При условиях NMOT, которые лучше соответствуют обычной работе на открытом воздухе, производитель указывает мощность около 390 Вт. Это не является недостатком: паспортные 510 Вт измеряются в контролируемых лабораторных условиях.

Эффективность 22,5%

Коэффициент полезного действия модуля составляет 22,5%. Он показывает, какую часть солнечной энергии, попадающей на площадь панели, модуль способен преобразовать в электроэнергию.

Высокая эффективность особенно важна:

• при ограниченной площади крыши;

• когда необходимо получить больше мощности с меньшего количества модулей;

• для компактных домашних СЭС;

• при установке на навесах;

• при модернизации существующей системы.

Например, для создания солнечного массива приблизительно на 10 кВт потребуется около 20 панелей по 510 Вт. Точное количество определяется проектом и параметрами инвертора.

Электрические характеристики

Для модели SS-510-54MDH-G11(T) производитель указывает:

• максимальную мощность Pmp — 510 Вт;

• напряжение холостого хода Voc — 40,70 В;

• ток короткого замыкания Isc — 15,92 А;

• напряжение в точке максимальной мощности Vmp — 33,70 В;

• ток в точке максимальной мощности Imp — 15,13 А;

• эффективность — 22,5%.

Эти значения необходимо учитывать при выборе инвертора и расчёте количества панелей в стринге.

Особое внимание следует обратить на ток более 15 А. Не каждый старый инвертор или контроллер заряда рассчитан на современные высокотоковые фотомодули. Максимальный входной ток MPPT инвертора должен соответствовать параметрам панелей.

Кабель длиной 1200 мм

В названии модели указан кабель 1200 мм. Производитель предусматривает выходной солнечный кабель сечением 4 мм², а среди доступных вариантов длины указаны 300 мм, 1200 мм или индивидуальное исполнение.

Длинный кабель 1200 мм удобен для:

• соединения панелей при горизонтальном или вертикальном расположении;

• прокладки кабеля к соседнему модулю;

• монтажа на сложных крышах;

• уменьшения количества удлинителей;

• формирования аккуратной кабельной трассы;

• установки панелей с большими промежутками.

При этом кабели необходимо надёжно закреплять под панелями, чтобы они не лежали на кровле, не касались острых краёв и не раскачивались от ветра.

Дизайн Full Black

Full Black означает, что панель имеет максимально тёмное внешнее оформление. Чёрные фотоэлементы, тёмный фон и чёрная анодированная рама создают цельный внешний вид.

Такой модуль выбирают не только по техническим характеристикам, но и по внешнему оформлению. Он хорошо сочетается с:

• чёрной металлочерепицей;

• тёмной битумной черепицей;

• графитовой кровлей;

• современными фасадами;

• минималистичной архитектурой;

• солнечными навесами возле дома.

Тёмное оформление не влияет на основной принцип работы, но делает солнечную электростанцию визуально более аккуратной.

Как Солнечная панель SS-510-54MDH-G11(T), 510 Вт, N-type, кабель 1200 мм, Full Black, Sunova Solar работает при слабом освещении?

Производитель указывает хорошую работу модуля при низком уровне освещения. Улучшенное поглощение света и эффективный сбор заряда помогают панели вырабатывать электроэнергию:

• в утренние часы;

• вечером;

• при лёгкой облачности;

• при рассеянном свете;

• в переходные сезоны;

• зимой при достаточной освещённости.

Это не означает, что панель будет вырабатывать номинальные 510 Вт в пасмурную погоду. Однако современные ячейки N-type могут эффективнее использовать слабое излучение по сравнению со старыми технологиями.

Температурные характеристики

Мощность солнечной панели уменьшается при нагревании фотоэлементов. Это нормальная особенность всех кремниевых модулей.

Для этой серии указаны следующие коэффициенты:

Параметр	Значение
Температурный коэффициент Pmax	−0,30%/°C
Температурный коэффициент Voc	−0,28%/°C
Температурный коэффициент Isc	+0,04%/°C
Номинальная рабочая температура модуля	43 ±2 °C

Низкий коэффициент Pmax означает, что панель теряет сравнительно немного мощности при нагревании. Это важно летом, когда температура ячеек может значительно превышать температуру окружающего воздуха.

Солнечная панель SS-510-54MDH-G11(T), 510 Вт, N-type, кабель 1200 мм, Full Black, Sunova Solar имеет следующую механическую прочность

Модуль рассчитан на:

• снеговую нагрузку до 5400 Па;

• ветровую нагрузку до 2400 Па.

Высокий показатель снеговой нагрузки важен для регионов с обильными осадками и накоплением снега на наклонных или плоских крышах. Однако фактическая устойчивость всей системы зависит не только от панели, но и от:

• качества монтажной конструкции;

• количества точек крепления;

• расположения прижимов;

• прочности кровли;

• правильности расчёта ветровых зон;

• соблюдения инструкции производителя.

Нельзя делать вывод, что кровля выдержит нагрузку только потому, что сама панель имеет соответствующий сертификат.

Байпасные диоды и частичное затенение

В распределительной коробке установлены три байпасных диода. Они разделяют панель на электрические секции и помогают току обходить часть модуля, если она попала в тень.

Это может уменьшить:

• падение мощности всего стринга;

• нагрев затенённых ячеек;

• риск образования горячих точек;

• негативное влияние листьев, дымохода или снега.

При этом байпасные диоды не устраняют проблему затенения полностью. Панели лучше устанавливать в месте, где в течение дня отсутствует тень от деревьев, антенн, соседних зданий и других объектов.

Гарантия и деградация

Производитель указывает:

• 15 лет гарантии на продукт и производственные процессы;

• 30 лет линейной гарантии мощности;

• ежегодную деградацию около 0,40%;

• гарантированное сохранение до 87,4% мощности к концу 30-летнего периода.

Гарантия производительности не означает, что панель перестанет работать через 30 лет. Она определяет минимальный гарантированный уровень мощности в течение указанного периода при соблюдении условий эксплуатации.

Совместимость с инвертором

Перед покупкой необходимо проверить, поддерживает ли инвертор ток современных высокомощных панелей.

Необходимо сравнить:

• максимальное напряжение PV-входа;

• рабочий диапазон MPPT;

• максимальный ток одного MPPT;

• допустимый ток короткого замыкания;

• количество стрингов на трекер;

• максимальную мощность солнечного поля.

Поскольку Imp панели составляет 15,13 А, а Isc — 15,92 А, желательно, чтобы вход инвертора имел достаточный запас по току. Если два стринга подключаются параллельно к одному MPPT, их токи складываются.

Расчёт количества панелей в стринге

Количество модулей, соединённых последовательно, определяется по напряжению.

При последовательном соединении:

• напряжение панелей складывается;

• ток остаётся приблизительно одинаковым;

• общая мощность суммируется.

Например, 10 панелей будут иметь ориентировочно:

• мощность 5,1 кВт;

• рабочее напряжение около 337 В;

• напряжение холостого хода около 407 В;

• рабочий ток около 15,13 А.

Это упрощённый расчёт без учёта зимнего увеличения Voc. Окончательное количество панелей должен определять проектировщик с учётом минимальной температуры региона и параметров конкретного инвертора.

Солнечная панель SS-510-54MDH-G11(T), 510 Вт, N-type, кабель 1200 мм, Full Black, Sunova Solar имеет следующие особенности монтажа

Панель имеет длину почти 2 метра и вес 23,8 кг, поэтому устанавливать её безопаснее как минимум вдвоём.

При монтаже необходимо:

• использовать сертифицированную конструкцию;

• соблюдать рекомендованные зоны прижима;

• не становиться на поверхность панели;

• не поднимать модуль за кабели;

• не зажимать раму в неправильных местах;

• оставлять вентиляционный зазор;

• избегать контакта кабелей с острыми краями;

• проверять полярность;

• использовать совместимые коннекторы;

• обеспечить правильное заземление;

• учитывать ветровую и снеговую нагрузку;

• не допускать постоянного затенения.

Изображение на второй странице технического паспорта показывает габариты модуля 1996 × 1134 × 30 мм и схему расположения монтажных отверстий.

Уход за панелью

Солнечная панель не требует сложного регулярного обслуживания, однако для поддержания высокой генерации рекомендуется:

• контролировать чистоту стекла;

• удалять листья и птичий помёт;

• проверять отсутствие затенения;

• осматривать кабели и коннекторы;

• контролировать крепления;

• проверять показатели генерации в приложении инвертора;

• не использовать абразивные средства;

• не мыть горячую панель очень холодной водой;

• не применять металлические щётки;

• не ходить по модулю.

В большинстве случаев дождь частично очищает поверхность, однако при небольшом угле наклона или сильном загрязнении может потребоваться ручная мойка.

Что необходимо учитывать перед приобретением

Перед выбором модели необходимо оценить:

• площадь кровли;

• ориентацию крыши;

• угол наклона;

• наличие тени;

• несущую способность конструкции;

• мощность планируемой СЭС;

• модель инвертора;

• допустимый ток MPPT;

• количество панелей в стринге;

• длину кабельных трасс;

• расположение распределительных коробок;

• необходимость дизайна Full Black;

• условия гарантии;

• комплектацию конкретной поставки.

Почему стоит купить Солнечную панель SS-510-54MDH-G11(T), 510 Вт, N-type, кабель 1200 мм, Full Black…
