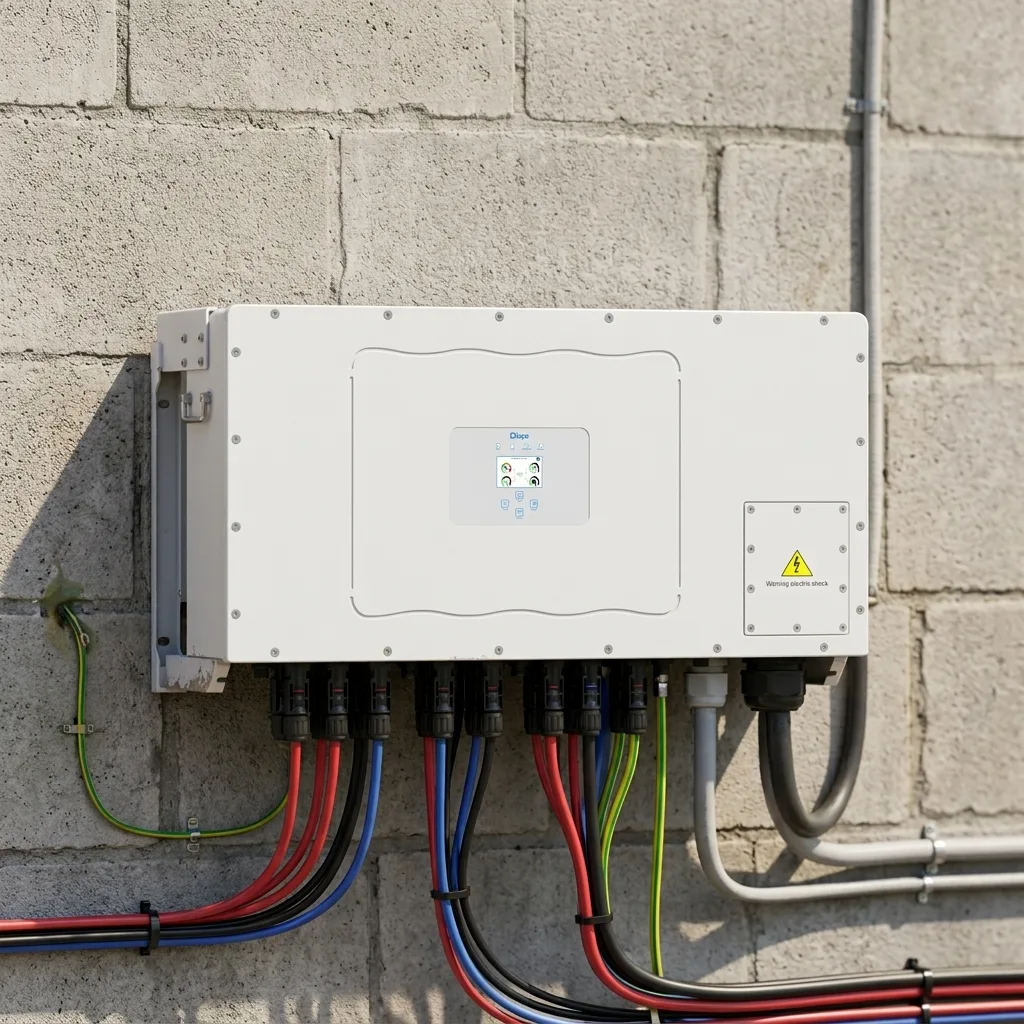

Мережевий інвертор SUN-125K-G Deye WiFi (125 kW, 3 фази, 8 MPPT)

Опис

Мережевий інвертор SUN-125K-G Deye WiFi (125 kW, 3 фази, 8 MPPT) — це потужний трифазний стрінговий інвертор для великих комерційних і промислових сонячних електростанцій. Він приймає постійний струм від сонячних панелей, перетворює його на трифазний змінний струм 380/400 В і передає вироблену енергію на живлення обладнання підприємства або до зовнішньої електромережі. Номінальна вихідна потужність пристрою становить 125 кВт, а максимальна вихідна повна потужність — 135 кВА. У технічній документації точне позначення моделі вказано як SUN-125K-G01P3-EU-AM8.

Інвертор оснащений вісьмома незалежними MPPT-трекерами, до кожного з яких можна підключити по чотири стрінги сонячних панелей. Загалом модель підтримує до 32 окремих ланцюгів фотомодулів. Це дає змогу гнучко проєктувати велику сонячну електростанцію на декількох дахах, різних схилах або наземних конструкціях, де панелі мають неоднакову орієнтацію, кут нахилу чи умови освітлення.

Це саме мережевий інвертор, а не гібридна модель. Він не має входу для акумуляторних батарей, не заряджає АКБ і не забезпечує резервне живлення під час відключення зовнішньої мережі. При зникненні електропостачання інвертор автоматично припиняє генерацію завдяки системі захисту від острівного режиму.

Для чого використовується мережевий інвертор SUN-125K-G Deye WiFi (125 kW, 3 фази, 8 MPPT)?

Основне призначення SUN-125K-G — максимально ефективне використання сонячної енергії на великому підприємстві або комерційному об’єкті. Сонячні панелі виробляють постійний струм, тоді як промислові верстати, насоси, системи вентиляції, холодильне обладнання та інші споживачі працюють від змінного струму.

Інвертор виконує кілька важливих завдань:

• перетворює постійний струм від фотомодулів на трифазний змінний;
• синхронізує вихідну напругу та частоту з електромережею;
• контролює роботу окремих груп сонячних панелей;
• спрямовує сонячну енергію на внутрішнє споживання об’єкта;
• зменшує кількість електроенергії, що купується із загальної мережі;
• контролює аварійні режими та параметри підключення;
• передає інформацію до системи дистанційного моніторингу.

Типова схема роботи виглядає так:

1. Сонячні панелі виробляють постійний струм.
2. Вісім MPPT-трекерів визначають оптимальний режим роботи кожної групи панелей.
3. Інвертор перетворює постійний струм на трифазний змінний.
4. Сонячна енергія насамперед використовується обладнанням підприємства.
5. Якщо генерації недостатньо, необхідна частина енергії надходить із зовнішньої мережі.
6. Якщо панелі виробляють більше, ніж споживає об’єкт, надлишок може передаватися до мережі або обмежуватися функцією Zero Export.

Наприклад, якщо виробництво в певний момент споживає 100 кВт, а сонячна електростанція генерує 82 кВт, ці 82 кВт надходитимуть від фотомодулів, а решта 18 кВт — із централізованої мережі. Завдяки цьому підприємство автоматично скорочує витрати на електроенергію.

Де використовується мережевий інвертор SUN-125K-G Deye WiFi (125 kW, 3 фази, 8 MPPT)?

Мережевий інвертор Deye потужністю 125 кВт призначений для об’єктів зі значним споживанням електроенергії, особливо в денний час.

Його можна використовувати на таких об’єктах:

• промислові підприємства;
• виробничі цехи;
• заводи;
• великі склади;
• логістичні комплекси;
• торговельні центри;
• супермаркети;
• офісні центри;
• готельні комплекси;
• фермерські господарства;
• тепличні комплекси;
• тваринницькі ферми;
• зерносховища;
• елеватори;
• холодильні склади;
• великі станції технічного обслуговування;
• насосні станції;
• водоочисні підприємства;
• комерційні дахові сонячні електростанції;
• наземні промислові СЕС.

Найкращий економічний ефект досягається на об’єктах, де основне навантаження працює вдень, одночасно з максимальною сонячною генерацією.

Характеристики

Мережевий інвертор SUN-125K-G Deye WiFi (125 kW, 3 фази, 8 MPPT) має такі переваги

• Номінальна вихідна потужність 125 кВт підходить для великих комерційних та промислових сонячних електростанцій.
• Максимальна вихідна повна потужність становить 135 кВА.
• До інвертора можна підключити сонячне поле потужністю до 187,5 кВт.
• Збільшене PV-поле допомагає довше завантажувати інвертор уранці, увечері та за хмарної погоди.
• Вісім незалежних MPPT-трекерів забезпечують гнучке проєктування складної сонячної електростанції.
• До кожного MPPT можна підключити по чотири стрінги.
• Загальна кількість стрінгових входів становить 32.
• Панелі можна розподіляти між різними дахами, схилами та наземними конструкціями.
• Максимальна вхідна напруга 1100 В дозволяє формувати довгі послідовні ланцюги фотомодулів.
• Робочий діапазон MPPT 200–1000 В забезпечує широкі можливості для підбору кількості панелей у стрінгу.
• Пускова напруга становить 250 В.
• Номінальна вхідна напруга сонячного поля — 600 В.
• Максимальний робочий струм кожного MPPT становить 40 А.
• Максимальний струм короткого замикання кожного трекера досягає 60 А.
• Підтримка високих струмів дозволяє використовувати сучасні потужні фотомодулі.
• Максимальний ККД до 98,8% забезпечує мінімальні втрати під час перетворення енергії.
• Європейський ККД становить 98,2%.
• Ефективність MPPT перевищує 99%.
• Трифазний вихід підходить для мереж 220/380 і 230/400 В.
• Схема підключення 3L/N/PE передбачає три фази, нейтраль і захисне заземлення.
• Номінальний вихідний струм становить 189,4 А для мережі 220/380 В або 181,2 А для 230/400 В.
• Максимальний вихідний струм становить 204,6/195,7 А залежно від напруги мережі.
• Регульований коефіцієнт потужності дозволяє адаптувати роботу до вимог оператора мережі.
• Загальні гармонічні спотворення струму не перевищують 3%.
• Постійна складова вихідного струму становить менше 0,5% від номінального значення.
• Функція Zero Export дозволяє обмежувати або повністю блокувати передачу надлишкової енергії в зовнішню мережу.
• Підтримка VSG розширює можливості взаємодії інвертора з електромережею.
• Опційний інтелектуальний моніторинг стрінгів допомагає контролювати продуктивність окремих ланцюгів панелей.
• Опційна функція Anti-PID допомагає зменшувати потенційно індуковану деградацію фотомодулів.
• Вбудований захист від імпульсної перенапруги Type II передбачений на стороні DC та AC.
• Wi-Fi дає можливість дистанційно контролювати роботу сонячної електростанції.
• Опційно підтримуються GPRS, Bluetooth, 4G і LAN.
• Інтерфейси RS485 та RS232 використовуються для локального зв’язку та інтеграції.
• Захист від зворотної полярності знижує ризик пошкодження при неправильному підключенні PV-кабелів.
• Захист від перевантаження контролює надмірний вихідний струм.
• Захист від перенапруги оберігає внутрішні компоненти.
• Захист від короткого замикання відключає пристрій у разі аварії.
• Тепловий захист запобігає небезпечному перегріванню.
• Контроль опору ізоляції допомагає виявляти пошкодження PV-кабелів або модулів.
• Моніторинг струму замикання на землю підвищує безпеку роботи СЕС.
• Передбачене виявлення залишкового струму.
• Підтримується захист від острівного режиму.
• Опційно доступний захист від дугового пробою.
• Ступінь захисту IP65 дозволяє встановлювати обладнання в приміщенні або на вулиці за дотримання монтажних вимог.
• Робочий діапазон температур становить від −25 до +60 °C.
• Розумне повітряне охолодження автоматично регулює відведення тепла.
• Допустима вологість навколишнього середовища становить 0–100%.
• Інвертор можна використовувати на висоті до 4000 м над рівнем моря.
• Стандартна гарантія становить 5 років.

Чим мережевий інвертор відрізняється від гібридного?

SUN-125K-G працює паралельно із зовнішньою електромережею. Він не створює власну автономну мережу та не накопичує сонячну енергію.

На відміну від гібридного інвертора, ця модель:

• не має входу для акумуляторів;
• не заряджає батареї;
• не підтримує живлення від АКБ;
• не працює як ДБЖ;
• не забезпечує автономне живлення під час відключення мережі;
• використовується переважно для денного споживання сонячної енергії та передачі надлишків у мережу.

Якщо підприємству потрібна робота обладнання під час аварійних відключень, необхідно додатково встановлювати систему накопичення енергії, гібридні інвертори, генератори або промислові джерела безперебійного живлення.

Як працюють вісім MPPT-трекерів

MPPT — це система пошуку точки максимальної потужності сонячних панелей. Вона постійно аналізує напругу та струм кожної групи фотомодулів і вибирає режим, за якого панелі виробляють найбільшу доступну потужність.

Вісім незалежних MPPT особливо корисні, якщо сонячне поле має складну конфігурацію:

• панелі встановлені на кількох будівлях;
• модулі розташовані на різних схилах даху;
• частина панелей орієнтована на схід, інша — на південь або захід;
• групи мають різний кут нахилу;
• окремі ділянки періодично затінюються;
• частина панелей встановлена на даху, а частина — на землі;
• різні масиви мають неоднакові умови освітлення.

Кожен MPPT працює незалежно. Якщо одна група панелей частково затінена, це менше впливає на інші ділянки сонячного поля.

Конфігурація 8/4+4+4+4+4+4+4+4 означає, що інвертор має вісім MPPT і по чотири стрінги на кожен трекер.

Як мережевий інвертор SUN-125K-G Deye WiFi (125 kW, 3 фази, 8 MPPT) підключається до сонячних панелей?

Максимальна потужність сонячного поля для моделі SUN-125K-G01P3-EU-AM8 становить 187,5 кВт. Це дає можливість встановити панелі із сумарною номінальною потужністю, більшою за вихідну потужність інвертора.

Таке перевищення допомагає:

• раніше починати генерацію вранці;
• довше виробляти енергію ввечері;
• отримувати більше електроенергії за хмарної погоди;
• краще використовувати інвертор у зимовий період;
• довше підтримувати потужність поблизу номінального значення.

Кількість панелей не можна визначати лише за сумарною потужністю. Під час проєктування необхідно враховувати:

• номінальну потужність одного фотомодуля;
• робочу напругу Vmp;
• напругу холостого ходу Voc;
• робочий струм Imp;
• струм короткого замикання Isc;
• температурний коефіцієнт Voc;
• мінімальну температуру в регіоні;
• кількість панелей у послідовному ланцюзі;
• кількість паралельних стрінгів;
• максимальну вхідну напругу 1100 В;
• робочий діапазон MPPT 200–1000 В;
• максимальний струм 40 А на один MPPT;
• максимальний струм короткого замикання 60 А на один MPPT.

Напруга холостого ходу всього стрінга не повинна перевищувати 1100 В навіть у морозну погоду. За низької температури Voc сонячних панелей збільшується, тому в розрахунку потрібно залишати відповідний запас.

Стрінги, підключені паралельно до одного MPPT, повинні мати однакову кількість панелей і працювати в подібних умовах освітлення.

Робота з трифазною електромережею

Інвертор підключається за схемою 3L/N/PE:

• три фазні провідники;
• нейтраль;
• захисне заземлення.

Підтримуються трифазні мережі:

• 220/380 В;
• 230/400 В.

Допустимий діапазон напруги становить приблизно від 0,85 до 1,1 номінального значення. Номінальна частота може становити 50 або 60 Гц.

Для моделі 125 кВт номінальний вихідний струм становить:

• 189,4 А для мережі 220/380 В;
• 181,2 А для мережі 230/400 В.

Максимальний вихідний струм:

• 204,6 А для 220/380 В;
• 195,7 А для 230/400 В.

Через такі значні струми під час монтажу потрібно правильно підібрати силові кабелі, автоматичні вимикачі, шини, розподільні щити та інше електротехнічне обладнання.

Функція нульового експорту

Функція Zero Export потрібна для систем, у яких не можна або не потрібно передавати надлишкову сонячну енергію до зовнішньої мережі.

Для її роботи встановлюється сумісний лічильник або трансформатори струму. Система постійно контролює:

• поточну сонячну генерацію;
• споживання підприємства;
• напрямок потоку електроенергії;
• можливий зворотний перетік.

Якщо фотомодулі виробляють більше енергії, ніж споживає підприємство, інвертор автоматично знижує генерацію до потрібного рівня.

Функція нульового експорту корисна:

• якщо немає договору на продаж електроенергії;
• коли оператор мережі забороняє зворотний перетік;
• для СЕС, створених лише під власне споживання;
• якщо необхідно обмежити дозволену потужність передачі в мережу.

Налаштування Zero Export потрібно виконувати разом із правильно встановленим вимірювальним обладнанням.

Дистанційний моніторинг через Wi-Fi

Інвертор підтримує дистанційний моніторинг через Wi-Fi. Залежно від комплектації та встановленого модуля також можуть використовуватися GPRS, Bluetooth, 4G або LAN. Для дротового зв’язку передбачені інтерфейси RS485 і RS232.

Через мобільний застосунок або вебплатформу можна переглядати:

• поточну потужність СЕС;
• генерацію за день;
• місячний і річний виробіток;
• загальний обсяг виробленої енергії;
• напругу та струм кожного MPPT;
• стан окремих стрінгів за наявності відповідної функції;
• параметри напруги й струму по фазах;
• частоту мережі;
• температуру інвертора;
• поточний режим роботи;
• повідомлення про несправності;
• історію аварій.

Віддалений контроль особливо корисний для великих промислових сонячних електростанцій, де обладнання може бути встановлене далеко від постійного робочого місця персоналу.

Мережевий інвертор SUN-125K-G Deye WiFi (125 kW, 3 фази, 8 MPPT) має таку систему охолодження

SUN-125K-G оснащений розумним повітряним охолодженням. Вентилятори автоматично змінюють інтенсивність роботи залежно від внутрішньої температури та поточного навантаження.

Рівень шуму становить не більше 65 дБ. Тому інвертор краще встановлювати:

• у технічному приміщенні;
• у спеціальній інверторній;
• на виробничому майданчику;
• на зовнішній стіні промислової будівлі;
• подалі від постійних робочих місць і житлових приміщень.

Для стабільного охолодження необхідно:

• залишити вільний простір навколо корпусу;
• не перекривати вентиляційні отвори;
• не встановлювати інвертор у герметичній шафі без вентиляції;
• уникати тривалого прямого сонячного нагрівання;
• не розміщувати обладнання біля джерел сильного тепла;
• регулярно очищувати вентиляційні канали від пилу.

За температури понад +45 °C інвертор може поступово знижувати вихідну потужність для захисту електронних компонентів.

Системи захисту

Інвертор оснащений комплексом електричних і програмних захистів.

Передбачено:

• захист від зворотного підключення постійного струму;
• захист AC-виходу від надмірного струму;
• захист від перенапруги;
• захист від короткого замикання;
• тепловий захист;
• контроль постійної складової;
• моніторинг струму замикання на землю;
• контроль імпедансу ізоляції;
• моніторинг параметрів електромережі;
• захист від острівного режиму;
• виявлення замикань на землю;
• захист при різкому падінні навантаження;
• виявлення залишкового струму;
• опційний захист від дугового пробою;
• імпульсний захист DC Type II;
• імпульсний захист AC Type II.

Захист від острівного режиму автоматично зупиняє генерацію після зникнення зовнішньої мережі. Це не дозволяє сонячній електростанції подавати небезпечну напругу в лінію, яку можуть ремонтувати працівники енергетичної компанії.

Вбудовані функції не замінюють зовнішні автоматичні вимикачі, запобіжники, заземлення, комутаційні апарати та інші елементи захисту, передбачені проєктом.

Особливості монтажу

Інвертор важить 103 кг, має великі габарити та працює з постійною напругою до 1100 В. Його встановлення повинна виконувати кваліфікована монтажна організація з досвідом роботи з промисловими сонячними електростанціями.

Пристрій потрібно встановлювати:

• вертикально;
• на міцній негорючій стіні або металевій рамі;
• у добре вентильованому місці;
• з достатнім простором для охолодження;
• поза зоною підтоплення;
• із захистом від тривалого прямого сонячного нагрівання;
• на безпечній відстані від легкозаймистих матеріалів;
• з можливістю зручного сервісного доступу.

Через вагу обладнання для монтажу можуть знадобитися декілька працівників, підйомний механізм або спеціальний візок.

Що потрібно врахувати перед придбанням

Перед вибором мережевого інвертора необхідно перевірити:

• наявність трифазного вводу;
• дозволену потужність об’єкта;
• середнє денне споживання підприємства;
• максимальне одночасне навантаження;
• параметри трансформатора та внутрішньої електромережі;
• кількість і характеристики сонячних панелей;
• напругу Voc у морозну погоду;
• робочу напругу Vmp;
• струм Imp та Isc;
• кількість панелей у кожному стрінгу;
• кількість паралельних ланцюгів;
• розподіл панелей між вісьмома MPPT;
• затінення та орієнтацію масивів;
• вимоги оператора системи розподілу;
• необхідність функції Zero Export;
• можливість передачі енергії до мережі;
• перерізи AC- і DC-кабелів;
• довжину кабельних трас;
• спосіб дистанційного моніторингу;
• необхідність резервного електроживлення.

Максимальна потужність сонячного поля 187,5 кВт не означає, що інвертор постійно віддаватиме таку потужність у мережу. Його номінальна вихідна потужність становить 125 кВт, а максимальна повна — 135 кВА. Збільшена потужність фотомодулів потрібна для кращого завантаження пристрою за недостатнього освітлення.

Чому варто купити мережевий інвертор SUN-125K-G Deye WiFi (125 kW, 3 фази, 8 MPPT)?

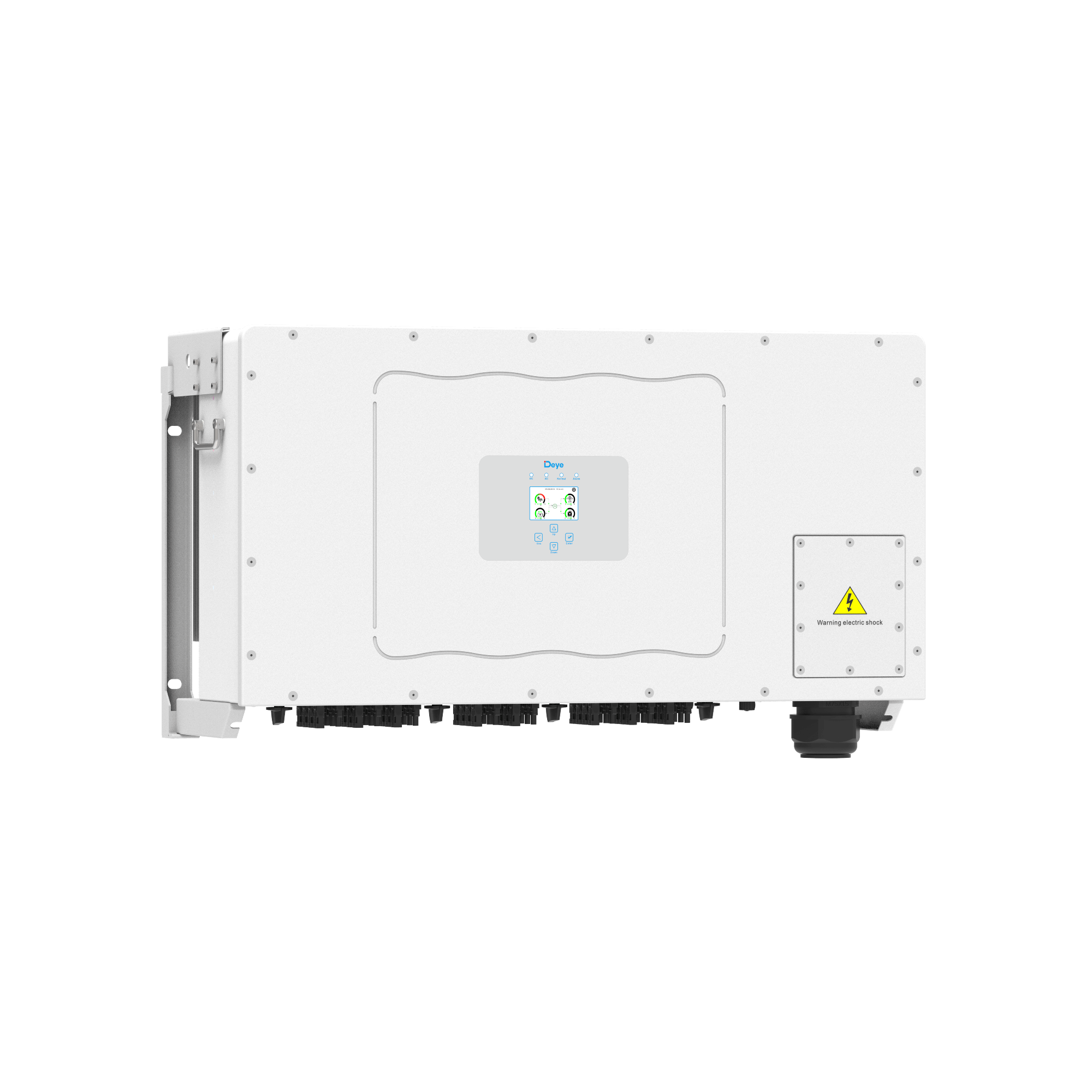

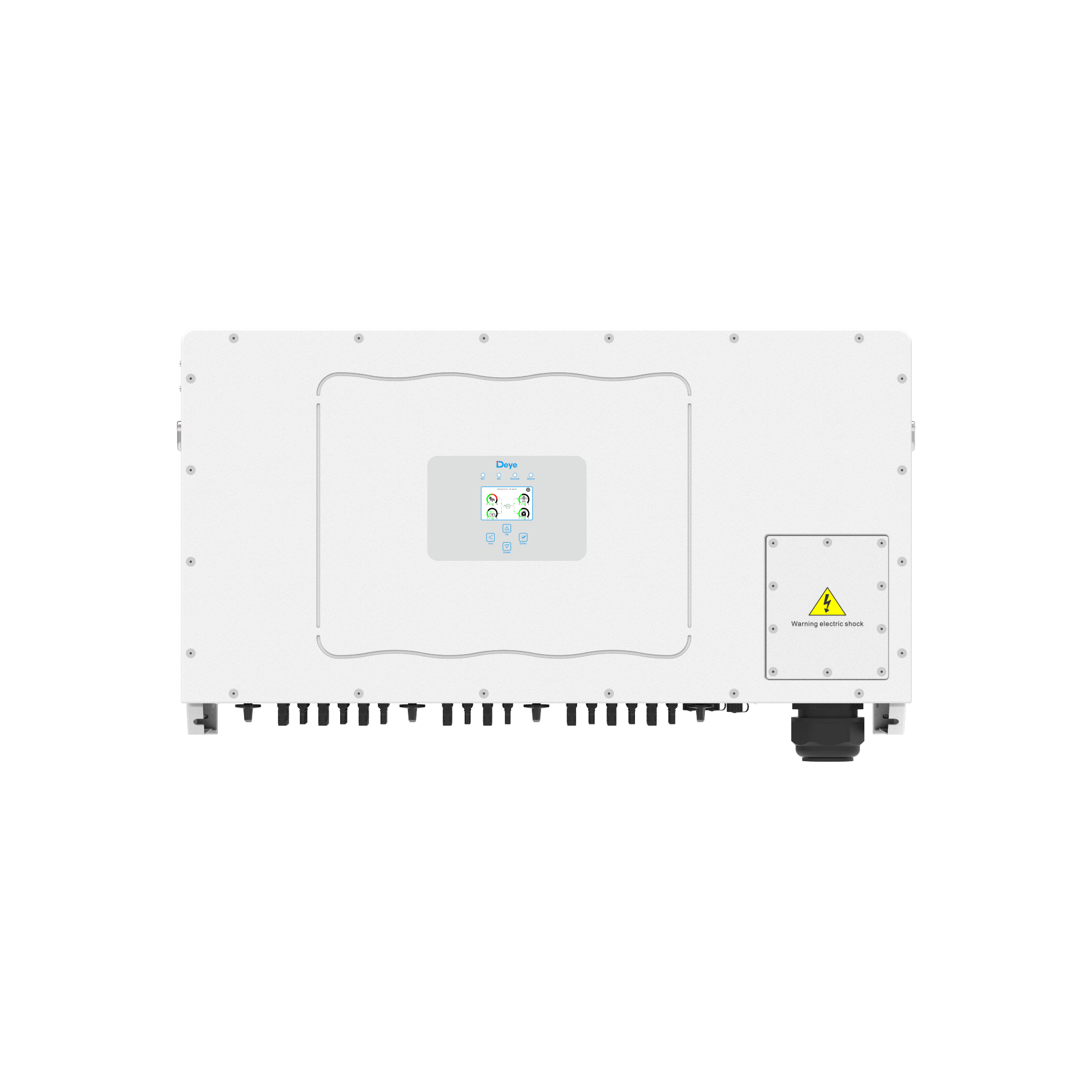

Мережевий інвертор SUN-125K-G Deye WiFi (125 kW, 3 фази, 8 MPPT) стане практичним рішенням для великої комерційної або промислової сонячної електростанції, завданням якої є зменшення витрат на електроенергію та максимальне використання денного виробітку фотомодулів.

Потужність 125 кВт, можливість підключення сонячного поля до 187,5 кВт, вісім незалежних MPPT-трекерів і 32 стрінгові входи дозволяють створити гнучку СЕС навіть на складному даху або декількох наземних конструкціях. Максимальний ККД 98,8%, широкий діапазон MPPT 200–1000 В, підтримка високострумових панелей, функція нульового експорту, дистанційний Wi-Fi-моніторинг і комплекс захистів роблять модель придатною для тривалої професійної експлуатації.

Водночас необхідно пам’ятати, що це мережевий інвертор без акумуляторного входу. Він використовується для прямого споживання сонячної генерації та не забезпечує резервне живлення під час відключення зовнішньої електромережі.

Мережевий інвертор SUN-125K-G Deye WiFi (125 kW, 3 фази, 8 MPPT) має таку інструкцію

YouTube, TikTok
