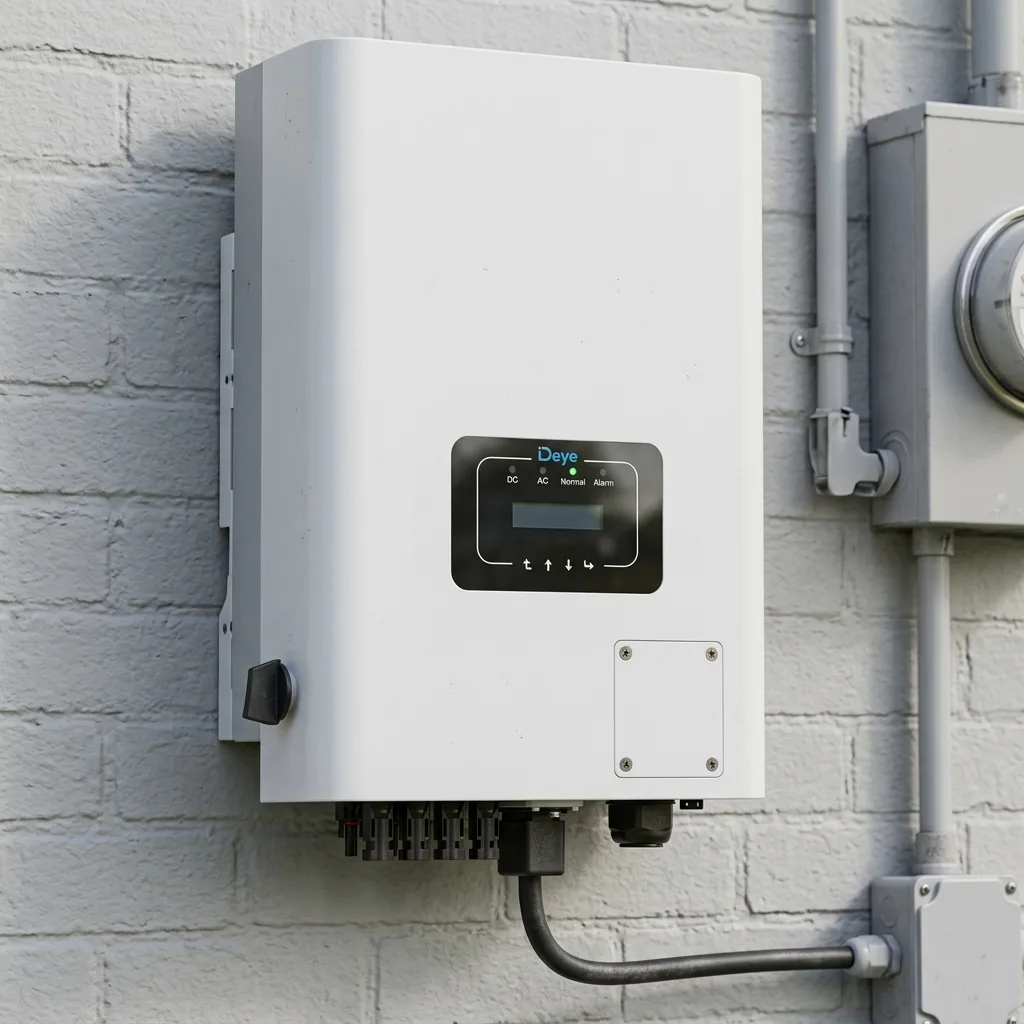

Мережевий інвертор SUN-25K-G05 Deye WiFi (25 kW, 3 фази, 2 MPPT)

Мережевий інвертор SUN-25K-G05 Deye WiFi (25 kW, 3 фази, 2 MPPT) — это мощное трёхфазное устройство для преобразования постоянного тока, вырабатываемого солнечными панелями, в переменный ток 380/400 В, пригодный для питания бытового, коммерческого и промышленного оборудования. Инвертор имеет номинальную выходную мощность 25 кВт, два независимых MPPT-трекера и поддерживает подключение солнечного поля мощностью до 32,5 кВт. Благодаря этому модель подходит для больших частных домов, магазинов, офисов, фермерских хозяйств, складов, мастерских и небольших производственных предприятий с трёхфазной электросетью.

Это именно сетевой инвертор, а не гибридная модель. Он работает параллельно с внешней электросетью, использует солнечную генерацию для питания потребителей и помогает уменьшить количество электроэнергии, приобретаемой у поставщика. Устройство не имеет входа для аккумуляторных батарей и не обеспечивает автономное питание при исчезновении напряжения в сети. В случае аварийного отключения SUN-25K-G05 автоматически прекращает генерацию благодаря встроенной защите от островного режима.

Согласно технической документации, модель поддерживает два MPPT-трекера, по два стринга на каждый трекер, широкий диапазон MPPT 200–1000 В, максимальную эффективность 98,5%, дистанционный мониторинг через Wi-Fi и другие опциональные интерфейсы связи.

Для чего используется Мережевий інвертор SUN-25K-G05 Deye WiFi (25 kW, 3 фази, 2 MPPT)?

Основная задача трёхфазного сетевого инвертора — обеспечить эффективное использование электроэнергии, вырабатываемой солнечными панелями. Фотомодули генерируют постоянный ток, тогда как обычные электроприборы и промышленное оборудование работают от переменного тока. Инвертор преобразует энергию панелей, синхронизирует её с параметрами внешней сети и передаёт внутренним потребителям объекта.

Типичный принцип работы выглядит следующим образом:

1. Солнечные панели вырабатывают постоянный ток.

2. Инвертор анализирует напряжение и ток каждой группы фотомодулей.

3. MPPT-трекеры находят оптимальную рабочую точку солнечного поля.

4. Постоянный ток преобразуется в трёхфазный переменный ток.

5. Выработанная электроэнергия в первую очередь используется оборудованием на объекте.

6. Если солнечной мощности недостаточно, необходимая разница автоматически поступает из общей сети.

7. Если панели вырабатывают больше, чем потребляется, излишки могут передаваться в сеть или ограничиваться функцией нулевого экспорта.

Например, если магазин в определённый момент потребляет 20 кВт, а солнечная электростанция вырабатывает 15 кВт, эти 15 кВт будут получены от фотомодулей, а остальные 5 кВт — из внешней сети. Благодаря этому уменьшается потребление платной электроэнергии и сокращаются расходы предприятия.

Где используется?

Сетевой инвертор Deye мощностью 25 кВт целесообразно устанавливать на объектах с трёхфазным подключением и значительным потреблением электроэнергии в дневное время.

Модель подходит для:

• больших частных домов и коттеджей;

• магазинов и супермаркетов;

• офисных зданий;

• ресторанов и кафе;

• гостиниц;

• складов и логистических комплексов;

• фермерских хозяйств;

• теплиц;

• животноводческих комплексов;

• зернохранилищ;

• автомастерских и станций технического обслуживания;

• производственных цехов;

• небольших промышленных предприятий;

• коммерческих кровельных СЭС;

• наземных солнечных электростанций;

• объектов с насосным, холодильным или вентиляционным оборудованием.

Наибольший экономический эффект сетевой солнечный инвертор обеспечивает там, где основная нагрузка работает днём, одновременно с максимальной генерацией солнечных панелей.

Характеристики

Мережевий інвертор SUN-25K-G05 Deye WiFi (25 kW, 3 фази, 2 MPPT) имеет следующие преимущества

• Номинальная выходная мощность 25 кВт подходит для крупных частных, коммерческих и небольших промышленных объектов.

• Трёхфазный выход позволяет работать с электросетью 220/380 или 230/400 В.

• Максимальная выходная мощность составляет 27,5 кВА, что обеспечивает предусмотренный производителем запас.

• Максимально допустимая мощность солнечного поля 32,5 кВт позволяет установить больше фотомодулей, чем номинальная мощность инвертора.

• Увеличенное солнечное поле помогает получать больше энергии утром, вечером и в облачную погоду.

• Два независимых MPPT-трекера позволяют подключать солнечные панели с различной ориентацией или углом наклона.

• К каждому MPPT можно подключить по два стринга, то есть всего предусмотрено четыре входа для цепей фотомодулей.

• Широкий диапазон MPPT 200–1000 В упрощает формирование длинных последовательных стрингов.

• Максимальное входное напряжение 1100 В позволяет использовать большое количество панелей в последовательной цепи при условии правильного расчёта.

• Номинальное входное фотоэлектрическое напряжение составляет 600 В.

• Максимальный рабочий ток 26 А на каждый MPPT подходит для современных высокотоковых солнечных модулей.

• Максимальный ток короткого замыкания составляет 39 А на каждый MPPT.

• Максимальный КПД 98,5% обеспечивает низкие потери при преобразовании солнечной энергии.

• Европейский КПД 98% свидетельствует о высокой эффективности при различных уровнях нагрузки.

• Эффективность MPPT более 99% помогает получать максимально возможную мощность от фотомодулей.

• Низкий уровень гармонических искажений тока менее 3% способствует качественной работе электросети.

• Постоянная составляющая тока составляет менее 0,5%, что соответствует требованиям к современным сетевым инверторам.

• Регулируемый коэффициент мощности от 0,8 с отставанием до 0,8 с опережением позволяет адаптировать инвертор к требованиям сети.

• Поддержка функции Zero Export позволяет ограничивать передачу избыточной электроэнергии во внешнюю сеть.

• Функция VSG позволяет использовать дополнительные сетевые возможности в соответствии с конфигурацией системы.

• Опциональный интеллектуальный мониторинг стрингов упрощает обнаружение снижения производительности отдельной группы панелей.

• Опциональная функция Anti-PID помогает уменьшать потенциально индуцированную деградацию фотомодулей.

• Wi-Fi обеспечивает дистанционный контроль работы солнечной электростанции.

• Опционально поддерживаются GPRS, Bluetooth, 4G и LAN.

• Интерфейсы RS485 и RS232 позволяют подключать внешние системы мониторинга и сервисное оборудование.

• Встроенная защита от обратной полярности предотвращает повреждение при ошибочном подключении DC-кабелей.

• Защита от перегрузки контролирует чрезмерный ток на выходе переменного тока.

• Защита от перенапряжения помогает предотвращать повреждение внутренних компонентов.

• Защита от короткого замыкания автоматически останавливает работу при аварийном режиме.

• Тепловая защита контролирует температуру инвертора.

• Контроль сопротивления изоляции помогает выявлять повреждения PV-кабелей или фотомодулей.

• Мониторинг тока замыкания на землю повышает безопасность эксплуатации.

• Защита от островного режима прекращает генерацию при исчезновении внешней сети.

• Встроенные устройства защиты от импульсного перенапряжения Type II установлены на стороне DC и AC.

• Степень защиты IP65 позволяет устанавливать инвертор внутри помещения или снаружи при соблюдении правил монтажа.

• Рабочий температурный диапазон от −25 до +60 °C подходит для различных климатических условий.

• Интеллектуальное воздушное охлаждение автоматически отводит избыточное тепло.

• Допустимая влажность воздуха от 0 до 100% позволяет использовать устройство в разных условиях при условии отсутствия прямого затопления.

• Максимальная высота установки до 4000 м расширяет сферу эксплуатации.

• Уровень шума до 50 дБ является приемлемым для технических помещений, складов и производственных объектов.

• Бестрансформаторная топология уменьшает массу устройства и потери энергии.

• Компактные габариты 362 × 527 × 220 мм упрощают настенный монтаж.

• Вес 20 кг облегчает транспортировку и установку.

• Стандартная гарантия составляет 5 лет.

Как работают два MPPT-трекера

MPPT — это электронная система, которая постоянно ищет точку максимальной мощности солнечных панелей. Напряжение и ток фотомодулей меняются в зависимости от солнечного освещения, температуры и затенения. MPPT-трекер автоматически подбирает оптимальный режим, при котором панели вырабатывают наибольшую доступную мощность.

Два независимых MPPT особенно полезны в следующих ситуациях:

• одна часть панелей установлена на восточном скате крыши, а другая — на западном;

• группы фотомодулей имеют разный угол наклона;

• панели установлены на двух отдельных зданиях;

• одна часть массива раньше попадает в тень;

• разные группы имеют неодинаковые условия освещения.

Каждый трекер отдельно управляет своей группой панелей. Благодаря этому снижение выработки одного массива меньше влияет на другую часть солнечной электростанции.

Модель имеет конфигурацию 2/2+2, то есть два MPPT-трекера и по два стринговых входа на каждый из них.

Подключение солнечных панелей

Производитель указывает максимальную входную мощность солнечного поля 32,5 кВт. Однако количество фотомодулей необходимо определять не только по суммарной мощности.

При проектировании необходимо учитывать:

• номинальную мощность каждой панели;

• напряжение холостого хода Voc;

• рабочее напряжение Vmp;

• ток короткого замыкания Isc;

• рабочий ток Imp;

• температурный коэффициент напряжения;

• минимальную температуру в регионе;

• количество панелей в последовательном стринге;

• количество параллельных стрингов;

• максимальное напряжение инвертора 1100 В;

• рабочий диапазон MPPT 200–1000 В;

• максимальный рабочий ток 26 А на каждый MPPT;

• максимальный ток короткого замыкания 39 А на каждый MPPT.

Суммарное напряжение холостого хода стринга не должно превышать 1100 В даже в морозную погоду, когда напряжение солнечных панелей увеличивается. При этом рабочее напряжение цепи должно оставаться в пределах 200–1000 В при различных погодных условиях.

Два параллельных стринга, подключённые к одному MPPT, должны иметь одинаковое количество панелей, схожую ориентацию и одинаковые электрические характеристики.

Работа с трёхфазной электросетью

SUN-25K-G05 подключается к трёхфазной сети по схеме 3L/N/PE, то есть три фазных проводника, нейтраль и защитное заземление.

Поддерживаются номинальные значения:

• 220/380 В;

• 230/400 В.

Допустимый диапазон сетевого напряжения составляет приблизительно от 0,85 до 1,1 номинального значения. Точные пределы могут зависеть от выбранного сетевого профиля и требований оператора системы распределения.

Номинальный выходной ток для модели мощностью 25 кВт составляет:

• 37,9 А для сети 220/380 В;

• 36,2 А для сети 230/400 В.

Максимальный выходной ток составляет:

• 41,7 А для сети 220/380 В;

• 39,8 А для сети 230/400 В.

Инвертор поддерживает частоту 50 или 60 Гц. Для украинской сети используется частота 50 Гц с допустимым диапазоном, установленным соответствующим профилем.

Функция нулевого экспорта

Функция Zero Export используется, когда владельцу солнечной электростанции необходимо полностью исключить или ограничить передачу избыточной электроэнергии во внешнюю сеть.

Для работы этой функции устанавливается совместимый счётчик или система измерения тока. Оборудование постоянно определяет:

• сколько электроэнергии вырабатывают солнечные панели;

• сколько потребляет объект;

• возникает ли обратный переток в сеть.

Если генерация превышает текущее потребление, инвертор автоматически снижает мощность солнечного поля до необходимого уровня.

Нулевой экспорт полезен:

• при отсутствии договора на продажу электроэнергии;

• если оператор сети запрещает обратный переток;

• для систем, рассчитанных только на собственное потребление;

• для предприятий, которые не планируют оформлять генерацию в сеть.

Для правильной работы функции необходимы профессиональная установка измерительного оборудования и точная настройка направления трансформаторов тока или счётчика.

Дистанционный мониторинг через Wi-Fi

Wi-Fi-соединение позволяет контролировать работу сетевого инвертора через мобильное приложение или веб-платформу Deye. В зависимости от комплектации модуль связи может входить в комплект или поставляться отдельно.

Через систему мониторинга можно просматривать:

• текущую мощность солнечной электростанции;

• выработку за день;

• месячную генерацию;

• общий объём выработанной энергии;

• напряжение и ток каждого MPPT;

• параметры выхода по фазам;

• напряжение и частоту сети;

• температуру инвертора;

• текущее состояние оборудования;

• сообщения об ошибках;

• историю работы.

Опционально поддерживаются GPRS, Bluetooth, 4G и LAN, а проводные интерфейсы RS485 и RS232 могут использоваться для сервисной настройки или интеграции с другими системами.

Мережевий інвертор SUN-25K-G05 Deye WiFi (25 kW, 3 фази, 2 MPPT) имеет интеллектуальную систему охлаждения

Модель оснащена интеллектуальным воздушным охлаждением. Вентиляторы автоматически изменяют интенсивность работы в зависимости от внутренней температуры и текущей нагрузки.

При небольшой мощности система работает тише, а при высокой генерации или жаркой погоде интенсивность охлаждения увеличивается. Заявленный уровень шума не превышает 50 дБ.

Для стабильной работы инвертора необходимо:

• оставлять вокруг корпуса рекомендованное свободное пространство;

• не перекрывать вентиляционные отверстия;

• не устанавливать оборудование в герметичном шкафу без вентиляции;

• избегать длительного нагревания прямыми солнечными лучами;

• не размещать устройство возле источников сильного тепла;

• периодически очищать вентиляционные зоны от пыли.

При температуре выше +45 °C инвертор может постепенно снижать выходную мощность для защиты внутренних компонентов.

Системы защиты

Сетевой инвертор оснащён комплексом защитных функций, контролирующих состояние солнечного поля, электросети и внутренних компонентов.

Предусмотрены:

• защита от обратной полярности постоянного тока;

• защита от перегрузки по току на выходе AC;

• защита от перенапряжения на выходе;

• защита от короткого замыкания;

• тепловая защита;

• контроль сопротивления изоляции DC-линий;

• мониторинг компонентов постоянного тока;

• мониторинг тока замыкания на землю;

• контроль параметров электросети;

• защита от островного режима;

• обнаружение замыканий на землю;

• импульсная защита DC Type II;

• импульсная защита AC Type II.

Защита от островного режима автоматически отключает инвертор при исчезновении напряжения в общей сети. Это необходимо, чтобы солнечная электростанция не подавала опасное напряжение в линию, которую могут ремонтировать сотрудники энергетической компании.

Встроенные защитные системы не заменяют внешнюю автоматику. При монтаже необходимо предусмотреть автоматические выключатели, заземление, кабели соответствующего сечения и другие элементы согласно проекту.

Особенности монтажа

Инвертор имеет степень защиты IP65, однако его всё равно необходимо устанавливать в правильно подготовленном месте. Корпус следует монтировать вертикально на прочной негорючей стене или специальной металлической конструкции.

Рекомендуемое место должно быть:

• защищённым от продолжительного воздействия прямых солнечных лучей;

• недоступным для затопления;

• хорошо вентилируемым;

• удобным для сервисного обслуживания;

• удалённым от легковоспламеняющихся материалов;

• расположенным так, чтобы длина кабелей была минимальной;

• недоступным для посторонних лиц и детей.

Инвертор работает с постоянным напряжением до 1100 В, поэтому его монтаж, подключение и запуск должны выполнять только квалифицированные специалисты.

Что необходимо учитывать перед приобретением?

Перед выбором SUN-25K-G05 необходимо проверить соответствие инвертора условиям конкретного объекта.

Важно учитывать:

• наличие трёхфазного ввода;

• выделенную мощность объекта;

• дневной график потребления;

• максимальную одновременную нагрузку;

• количество и характеристики солнечных панелей;

• ориентацию и угол наклона фотомодулей;

• затенение;

• длину кабельных трасс;

• требования местного оператора сети;

• необходимость функции нулевого экспорта;

• возможность передачи избыточной энергии в сеть;

• желаемый способ дистанционного мониторинга.

Максимальная мощность солнечного поля 32,5 кВт не означает, что инвертор постоянно будет передавать такую мощность в сеть. Его номинальная выходная мощность составляет 25 кВт, а максимальная выходная — 27,5 кВА. Фактическая генерация зависит от погоды, сезона, температуры панелей, ориентации и затенения.

Почему стоит купить Мережевий інвертор SUN-25K-G05 Deye WiFi (25 kW, 3 фази, 2 MPPT)

Мережевий інвертор SUN-25K-G05 Deye WiFi (25 kW, 3 фази, 2 MPPT) станет эффективным решением для трёхфазной солнечной электростанции, главной задачей которой является уменьшение потребления электроэнергии из общей сети. Номинальная мощность 25 кВт, возможность подключения солнечного поля до 32,5 кВт и два независимых MPPT-трекера позволяют создать производительную систему для большого дома, магазина, фермы, склада, офиса или производственного предприятия.

Широкий диапазон MPPT 200–1000 В, максимальное входное напряжение 1100 В, КПД до 98,5%, функция нулевого экспорта, удалённый Wi-Fi-мониторинг и комплекс защитных функций делают модель удобной для продолжительной ежедневной эксплуатации. При этом необходимо помнить, что это сетевой инвертор без аккумуляторного входа: он предназначен для прямого использования солнечной генерации и не обеспечивает резервное питание при отключении электросети.
