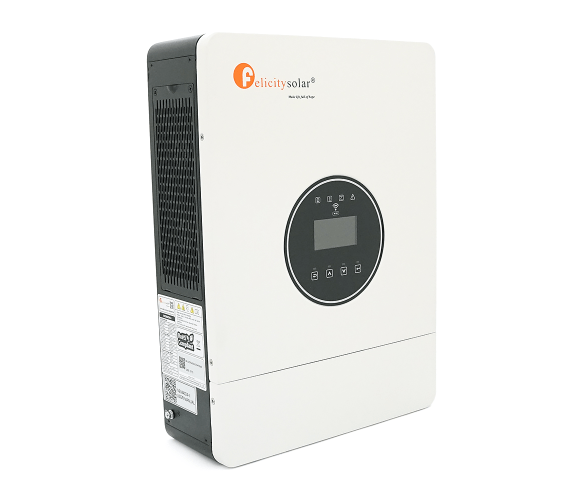

Гібридний інвертор IVEM4024-II 4KVA, 24 В, RS485, MPPT(90V-450V), 4000 Вт, Felicity
17267 грн.
Опис
Гібридний інвертор IVEM4024-II 4KVA, 24 В, RS485, MPPT(90V-450V), Felicity — це багатофункціональний однофазний пристрій для створення автономної або резервної системи електроживлення із сонячними панелями та акумуляторами. Модель поєднує в одному корпусі інвертор потужністю 4000 Вт, MPPT-контролер заряду, мережевий зарядний пристрій і автоматичний перемикач живлення. Вона перетворює постійний струм від сонячних панелей або акумуляторної батареї на звичну напругу 230 В із чистою синусоїдою, завдяки чому підходить для живлення побутової техніки, електроніки, насосів, котлів, холодильників, комп’ютерів та іншого обладнання.
Інвертор працює з акумуляторною системою номінальною напругою 24 В і підтримує підключення сонячного поля потужністю до 6000 Вт. Широкий робочий діапазон MPPT дає змогу послідовно з’єднувати декілька фотомодулів у стрінг та ефективно використовувати сонячну генерацію за різної погоди. Інтерфейси RS485, CAN, RS232 і вбудований Wi-Fi забезпечують зв’язок з акумуляторною BMS, налаштування системи та дистанційний контроль її роботи.
Для чого використовується гібридний інвертор IVEM4024-II 4KVA, 24 В, RS485, MPPT(90V-450V), Felicity?
Гібридний інвертор є центральним елементом системи резервного або автономного живлення. До нього підключають сонячні панелі, акумулятори, зовнішню електромережу та споживачів. Пристрій автоматично визначає доступні джерела енергії та розподіляє живлення відповідно до встановлених користувачем пріоритетів.
У сонячний день інвертор може живити підключену техніку безпосередньо від фотомодулів. Якщо генерації більше, ніж потрібно навантаженню, частина енергії спрямовується на заряджання акумуляторів. Коли потужності панелей недостатньо, система використовує накопичену в батареях енергію або підключає зовнішню мережу.
Під час відключення електроенергії Felicity IVEM4024-II автоматично переходить на живлення від сонячних панелей та акумуляторної батареї. У режимі UPS перемикання займає близько 10 мс, тому більшість підключених приладів продовжують працювати без помітної перерви.
Інвертор використовується для:
- резервного живлення будинку під час відключень електроенергії;
- створення автономної сонячної електростанції;
- перетворення постійної напруги 24 В на змінну 230 В;
- заряджання акумуляторів від сонячних панелей;
- заряджання батарей від зовнішньої електромережі;
- автоматичного перемикання між сонячною енергією, АКБ та мережею;
- зменшення споживання електроенергії із загальної мережі;
- живлення важливих побутових та офісних приладів;
- дистанційного контролю виробітку, споживання та стану батарей.
Де використовується?
Гібридний інвертор Felicity потужністю 4 кВт підходить для об’єктів із однофазною мережею 230 В і помірним рівнем споживання електроенергії.
Його можна використовувати:
- у приватних будинках;
- у квартирах за умови правильного монтажу системи;
- на дачах;
- у невеликих магазинах;
- в офісах;
- у майстернях;
- у гаражах;
- на фермах;
- у мобільних сервісних приміщеннях;
- у системах резервного живлення котлів;
- на об’єктах без стабільного електропостачання;
- у невеликих автономних сонячних електростанціях;
- у телекомунікаційних і охоронних системах.
До інвертора можна підключати холодильник, освітлення, телевізор, роутер, комп’ютер, газовий котел, циркуляційні насоси, зарядні пристрої та іншу техніку. Загальна одночасна потужність навантаження не повинна перевищувати номінальні можливості пристрою.
Характеристики
| Характеристика | Значення |
|---|---|
| Найменування | Гібридний інвертор IVEM4024-II 4KVA, 24 В, RS485, MPPT(90V-450V), Felicity |
| Виробник | Felicity / Felicitysolar |
| Модель | IVEM4024-II |
| Тип пристрою | Гібридний інвертор із MPPT-контролером |
| Кількість фаз | 1 |
| Номінальна потужність | 4000 ВА / 4000 Вт |
| Пікова потужність | До 2 номіналів протягом 5 секунд |
| Форма вихідної напруги | Чиста синусоїда |
| Вихідна напруга | 230 В ±5% |
| Вихідна частота | 50/60 Гц ±0,3 Гц, налаштовується |
| Номінальна напруга АКБ | 24 В |
| Сумісні батареї | AGM, Flooded, користувацькі, сумісні LiFePO4 |
| Максимальний струм заряду від PV | 120 А |
| Максимальний струм мережевого заряду | 120 А |
| Регулювання мережевого заряду | 10–120 А |
| Максимальна потужність сонячного поля | 6000 Вт |
| Робочий діапазон MPPT | 90–450 В |
| Максимальна напруга холостого ходу PV | 500 В |
| Мінімальна напруга запуску PV | 60 В |
| Максимальний вхідний струм PV | 27 А |
| Діапазон мережевого входу | 90–280 В для побутової техніки; 180–280 В для чутливого обладнання |
| Режими пріоритету | Utility First, Solar First, SBU |
| Робота без акумулятора | Підтримується |
| Час перемикання | 10 мс у режимі UPS; 20 мс у режимі Appliances |
| Максимальний ККД | До 93% |
| Комунікаційні інтерфейси | RS232, RS485, CAN/BMS |
| Wi-Fi | Вбудований |
| Сухий контакт | Програмований |
| Порт GEN / Smart Load | Підтримується |
| Дисплей | LCD |
| Охолодження | Інтелектуальне вентиляторне |
| Робоча температура | Від −10 до +50 °C |
| Габарити | 430 × 310 × 120 мм |
| Вага нетто | 10,4 кг |
| Вага брутто | 11,9 кг |
Гібридний інвертор IVEM4024-II 4KVA, 24 В, RS485, MPPT(90V-450V), Felicity має такі переваги
- Номінальна потужність 4000 Вт дозволяє живити основну побутову техніку, електроніку та інше однофазне обладнання.
- Вихідна напруга з чистою синусоїдою підходить для комп’ютерів, котлів, холодильників, насосів та приладів з електродвигунами.
- Робота з акумуляторною системою 24 В дає змогу створити резервне живлення на базі двох послідовно з’єднаних 12-вольтових батарей або сумісної літієвої АКБ.
- Вбудований MPPT-контролер виключає необхідність купувати окремий контролер заряду.
- Підтримка сонячного поля потужністю до 6000 Вт дозволяє отримувати значний денний виробіток електроенергії.
- Робочий діапазон MPPT 90–450 В забезпечує гнучкість під час формування стрінгів із сонячних панелей.
- Максимальна напруга холостого ходу PV 500 В дозволяє послідовно підключати декілька фотомодулів із дотриманням розрахункових обмежень.
- Максимальний струм сонячного заряду до 120 А забезпечує швидке поповнення енергії акумуляторної системи.
- Мережевий зарядний пристрій має регульований струм, що дозволяє адаптувати заряджання до характеристик конкретної батареї.
- Підтримуються AGM, рідинні свинцево-кислотні, користувацькі та сумісні літієві акумулятори.
- Інтерфейс BMS через CAN або RS485 дозволяє обмінюватися даними із сумісними LiFePO4-батареями.
- Вбудований Wi-Fi забезпечує віддалений моніторинг через мобільний застосунок.
- RS485 і RS232 розширюють можливості підключення, діагностики та інтеграції обладнання.
- Режими Utility First, Solar First і SBU дозволяють налаштувати систему під різні потреби.
- Підтримка роботи без АКБ дозволяє живити навантаження від сонячних панелей за достатньої генерації.
- Функція холодного старту дає можливість запустити інвертор від акумулятора без активної електромережі.
- Функція активації літієвої батареї допомагає вивести сумісну АКБ зі сплячого режиму.
- Триступінчастий алгоритм заряджання допомагає правильно заряджати батареї та продовжувати строк їх експлуатації.
- Пікова потужність до подвійного номіналу протягом короткого часу допомагає запускати прилади з підвищеними пусковими струмами.
- Перемикання за 10 мс у режимі UPS підходить для комп’ютерів, мережевого обладнання та більшості побутової електроніки.
- Універсальний порт GEN можна використовувати для підключення генератора або програмованого навантаження залежно від конфігурації.
- Функція Smart Load дозволяє автоматично вмикати додатковий споживач за наявності надлишкової енергії.
- Програмований сухий контакт може керувати генератором, сигналізацією або іншим зовнішнім обладнанням.
- LCD-дисплей відображає поточні параметри системи та полегшує налаштування.
- Збереження статистики генерації та споживання допомагає оцінювати ефективність сонячної електростанції.
- Інтелектуальне вентиляторне охолодження активується залежно від температури та навантаження.
- Компактні габарити та вага 10,4 кг спрощують настінний монтаж.
- Вбудований захист контролює перевантаження, перегрів, коротке замикання, перезаряд і надмірний розряд батарей.
Як працює система?
До PV-входу інвертора підключається стрінг сонячних панелей. Вбудований MPPT-контролер постійно підбирає оптимальну напругу та струм, щоб отримати від фотомодулів максимально можливу потужність за поточних умов освітлення.
Типовий алгоритм роботи виглядає так:
- Сонячні панелі виробляють постійний струм.
- MPPT-контролер перетворює та спрямовує сонячну енергію на навантаження або заряджання АКБ.
- Інвертор формує на виході напругу 230 В із чистою синусоїдою.
- За недостатньої сонячної генерації підключається акумулятор.
- Коли заряд батареї знижується до встановленого рівня, система може перейти на зовнішню мережу.
- Після відновлення сонячної генерації або мережевого живлення акумулятор заряджається автоматично.
Користувач може обирати пріоритет джерел енергії залежно від того, що важливіше: максимальна економія, збереження заряду батарей або постійне резервування.
Гібридний інвертор IVEM4024-II 4KVA, 24 В, RS485, MPPT(90V-450V), Felicity має такий режими роботи
Режим Utility First передбачає пріоритет зовнішньої мережі. Сонячні панелі та акумулятор використовуються відповідно до налаштувань системи. Такий варіант підходить, коли АКБ потрібно зберігати переважно для аварійних відключень.
У режимі Solar First основним джерелом стають сонячні панелі. Мережа допомагає живити навантаження, якщо потужності фотомодулів недостатньо.
Режим SBU — Solar, Battery, Utility спочатку використовує сонячну енергію, потім акумулятор, а зовнішню мережу підключає після зниження заряду батареї до заданого рівня. Це допомагає максимально використовувати власну генерацію.
Модель також може працювати без акумуляторної батареї, живлячи споживачів від сонячних панелей за наявності достатнього сонячного випромінювання. Для стабільного резервного живлення та роботи у вечірній або нічний час акумулятор усе одно необхідний.
Робота із сонячними панелями
Максимальна рекомендована потужність підключеного сонячного поля становить до 6000 Вт. Це не означає, що до інвертора можна під’єднати будь-яку кількість панелей лише за сумарною потужністю. Потрібно також перевірити напругу та струм сформованого стрінга.
Під час розрахунку враховують:
- напругу холостого ходу Voc кожного фотомодуля;
- робочу напругу Vmp;
- струм короткого замикання Isc;
- робочий струм Imp;
- кількість панелей у послідовному ланцюзі;
- зміну напруги за низької температури;
- максимальний вхідний струм інвертора 27 А;
- робочий діапазон MPPT 90–450 В;
- граничну напругу холостого ходу 500 В.
Для стабільної роботи напруга стрінга під навантаженням повинна залишатися в межах MPPT-діапазону. При цьому сумарна напруга холостого ходу навіть у морозну погоду не повинна перевищувати допустимі 500 В.
Робота з акумуляторами
Інвертор розрахований на акумуляторний блок із номінальною напругою 24 В. Для свинцево-кислотної системи це зазвичай дві однакові батареї по 12 В, послідовно з’єднані між собою. Також можна використовувати сумісний LiFePO4-акумулятор на 24 або 25,6 В.
Підтримуються:
- AGM-акумулятори;
- обслуговувані свинцево-кислотні батареї;
- акумулятори з користувацькими параметрами заряду;
- сумісні літій-іонні та LiFePO4-батареї.
Для літієвих АКБ бажано використовувати зв’язок із BMS через CAN або RS485. У цьому разі інвертор отримує інформацію про рівень заряду, температуру, допустимий струм і стан батареї.
Оскільки інвертор має потужність 4000 Вт, струм із 24-вольтового акумулятора за максимального навантаження може бути дуже великим. Тому батарея, BMS, запобіжники, кабелі та з’єднання повинні бути розраховані на відповідне навантаження. Для такого обладнання особливо важливі короткі акумуляторні кабелі великого перерізу.
Резервне живлення під час відключень
Під час зникнення напруги в мережі інвертор автоматично переводить підключених споживачів на акумулятор і сонячні панелі. У режимі UPS час перемикання становить близько 10 мс, а в режимі побутової техніки — приблизно 20 мс.
До резервної лінії можна підключати:
- освітлення;
- холодильник;
- газовий котел;
- циркуляційний насос;
- роутер;
- комп’ютер;
- телевізор;
- систему відеоспостереження;
- зарядні пристрої;
- інші важливі прилади.
Тривалість автономної роботи залежить від ємності акумуляторів і фактичного навантаження. Потужність 4 кВт показує, скільки обладнання інвертор здатний живити одночасно, але не визначає тривалість роботи без мережі.
Функція Smart Load і порт генератора
Універсальний порт GEN може використовуватися для роботи з генератором або як програмований вихід Smart Load. Точний режим задається в меню налаштувань.
Функція Smart Load дозволяє підключити другорядне навантаження, яке повинно працювати лише за певних умов. Наприклад, система може вмикати бойлер, нагрівальний елемент або інший споживач, коли акумулятор достатньо заряджений і є надлишок сонячної енергії.
У разі використання генератора потрібно перевірити його потужність, якість вихідної напруги та сумісність з налаштуваннями AC-входу інвертора.
Моніторинг і керування
Вбудований Wi-Fi-модуль дозволяє дистанційно контролювати енергосистему через сумісний мобільний застосунок для Android або iOS.
Користувач може переглядати:
- потужність сонячних панелей;
- поточне навантаження;
- напругу та стан акумулятора;
- напрямок потоків енергії;
- живлення від мережі;
- процес заряджання АКБ;
- виробіток за день, місяць або рік;
- загальне споживання;
- повідомлення про помилки;
- історію роботи обладнання.
На передній панелі розташований LCD-дисплей, за допомогою якого можна переглядати основні параметри та змінювати доступні налаштування без смартфона.
Гібридний інвертор IVEM4024-II 4KVA, 24 В, RS485, MPPT(90V-450V), Felicity має такі системи захисту
Інвертор обладнаний захисними функціями, які контролюють основні електричні параметри системи.
Передбачений захист:
- від перевантаження;
- від короткого замикання;
- від перегріву;
- від надмірного розряду акумулятора;
- від перезаряджання батареї;
- від неправильної полярності;
- від неприпустимої вхідної напруги;
- від аварійних режимів роботи.
Наявність вбудованого захисту не скасовує необхідності встановлення зовнішніх автоматичних вимикачів, запобіжників, пристроїв захисту від імпульсної перенапруги, заземлення та іншої автоматики.
Що потрібно врахувати перед придбанням?
Перед вибором інвертора необхідно оцінити максимальну одночасну потужність усіх приладів і пускові струми обладнання з електродвигунами. Холодильник, насос, компресор або електроінструмент можуть короткочасно споживати у декілька разів більше за номінальне значення.
Також потрібно правильно підібрати:
- кількість і схему підключення сонячних панелей;
- ємність акумуляторного блока;
- допустимий струм BMS;
- переріз акумуляторних кабелів;
- запобіжники й автоматичні вимикачі;
- захист PV-ліній;
- заземлення;
- місце встановлення;
- пріоритетні та непріоритетні навантаження.
Інвертор потрібно встановлювати вертикально у сухому, добре вентильованому місці. Навколо корпусу необхідно залишити вільний простір для циркуляції повітря та роботи вентиляторів. Монтаж і налаштування бажано доручати кваліфікованому спеціалісту.
Чому варто купити гібридний інвертор IVEM4024-II 4KVA, 24 В, RS485, MPPT(90V-450V), Felicity?
Гібридний інвертор IVEM4024-II 4KVA, 24 В, RS485, MPPT(90V-450V), Felicity стане практичним рішенням для створення домашньої або комерційної системи резервного електроживлення. Він об’єднує інвертор із чистою синусоїдою, потужний MPPT-контролер, мережевий зарядний пристрій, автоматичне перемикання та засоби дистанційного моніторингу.
Потужність 4 кВт дозволяє одночасно живити основні побутові прилади, а підтримка сонячного поля до 6000 Вт допомагає ефективно використовувати власну генерацію. Робота з 24-вольтовими акумуляторами, регульовані режими пріоритету, інтерфейс RS485, зв’язок із BMS і вбудований Wi-Fi роблять модель гнучкою у налаштуванні та зручною у щоденній експлуатації.
