Дистанционный пульт для контроллеров LS, VS, Tracer, (MT-50), EPsolar(EPEVER)

Опис

Дистанционный пульт для контроллеров LS, VS, Tracer, (MT-50), EPsolar(EPEVER).

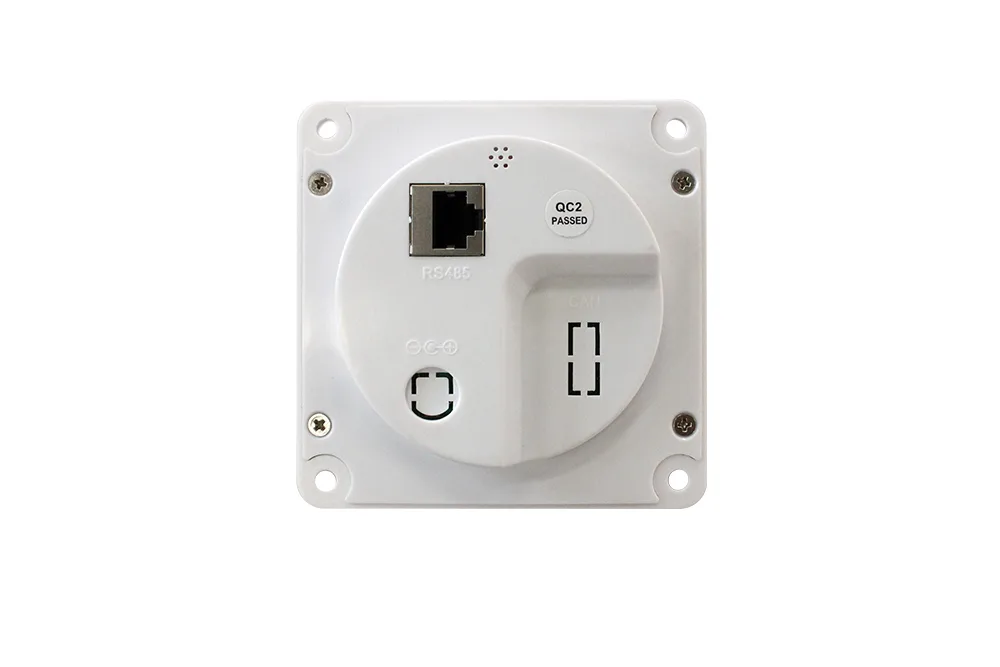

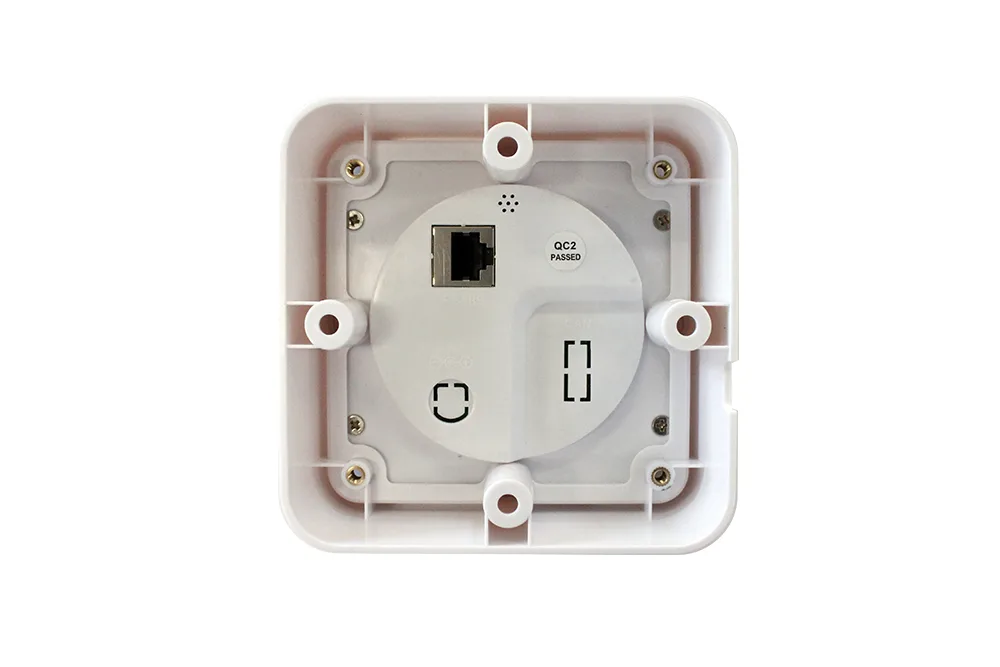

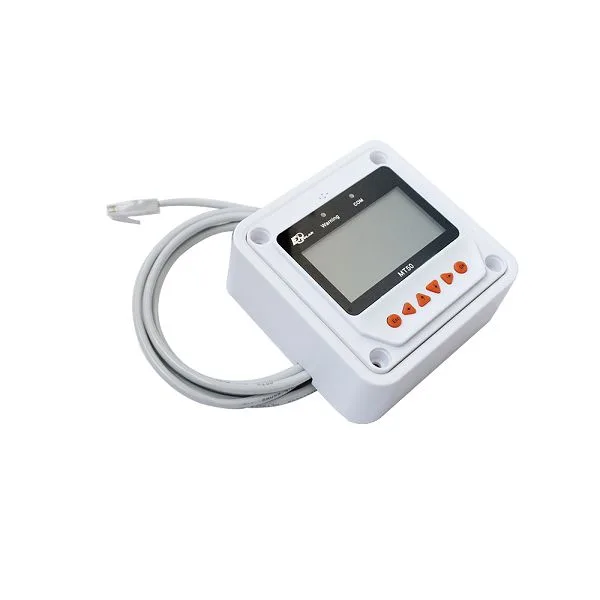

Новый дистанционный пульт MT50 совместим с сериями VS, Tracer, контролеров солнечной зарядки EPSolar. Отображает данные в реальном времени, состояние системы. Есть возможность дистанционного управления нагрузкой, просматривать и изменять параметры системы, метод контроля заряда, режим работы нагрузки, просматривать предупреждающие сообщения и т.д.  Есть возможность монтажа заподлицо в стену или на поверхность с помощью монтажной рамы (в комплекте). МТ-50 снабжен кабелем 2м и монтажной рамой. МТ-50 подключается к контролеру через порт RJ45.

Дистанционный пульт для контроллеров LS, VS, Tracer, (MT-50), EPsolar(EPEVER) имеет следующие особенности

• Автоматическая идентификации контроллера и отображение типа, модели и прочих данных параметров.

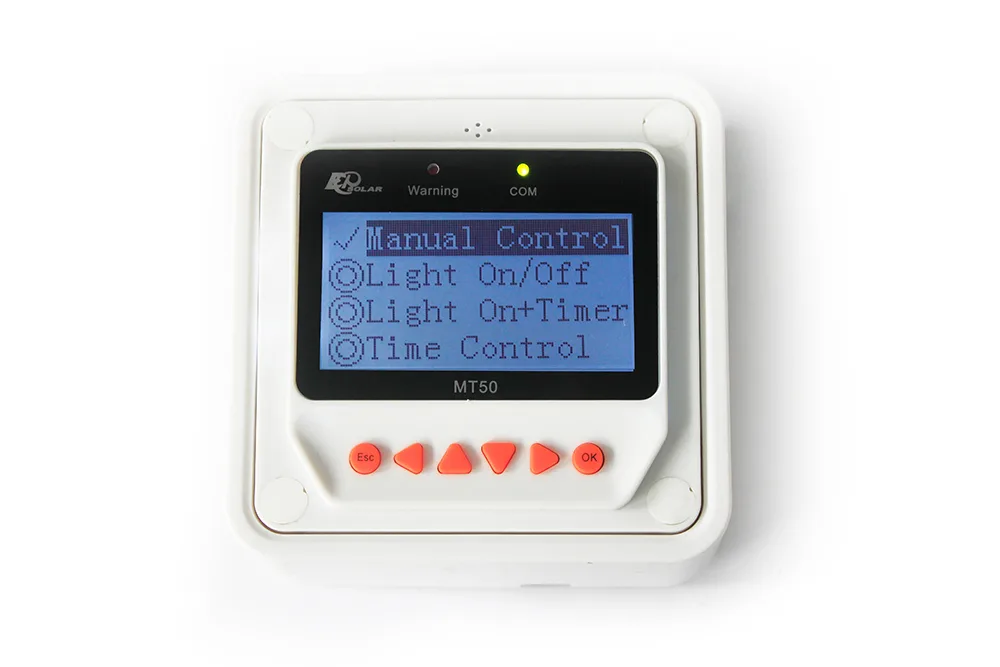

• Разнообразные режимы управления нагрузки: ручной, от заката до рассвета, свет включается + таймер, по времени.
• Выбор типа аккумулятора: гелевый (Gel), герметичный (sealed), заливной (flooded) и пользовательского типа.
• Большой многофункциональный ЖК-дисплеи все оперативные данные и состояние работы системы в цифровой, графической и текстовой информации.
• Функция отображения энергии.
• Шесть функциональных клавиш навигации, облегчают оперирование системой.
• Запись энергетической статистика в реальном времени.
• Отображения данных и управление системой через один кабель, нет необходимости в внешнем питании.
• Мониторинг в режиме реального времени и акустическая сигнализация сведений о сбое контроллера.
• Интерфейс RS485 для более длинной линии связи.
• Программируемые параметры

Индикация управление

На корпусе есть два светодиодных индикатора: индикатор предупреждений, индикатор соединения. Индикатор предупреждений вспыхивает при появлении в контролере предупреждающих сообщений. Индикатор соединения отображает состояние соединения пульта с контролером. Встроенная аварийная сирена. ЖК – дисплей с регулируемой по длительности подсветкой. При нажатии любой клавиши зажигается подсветка. Для сохранения энергии через 20сек. (по умолчанию) бездействия подсветка дисплея выключается.

Клавиши управления

На корпусе расположены 6 клавиш. (с лева на право) “ESC” “в лево” “в верх” “в низ” “в право” “OK”. Клавиши “в лево” “в верх” “в низ” “в право” для перемещения курсора по пунктам меню и параметрам, а в режиме настройки для изменения величины параметров. Клавиша “OK” для входа в выбранный курсором пункт меню и входа в режим настройки параметра, клавиша “ESC” для выхода обратно в основное меню.

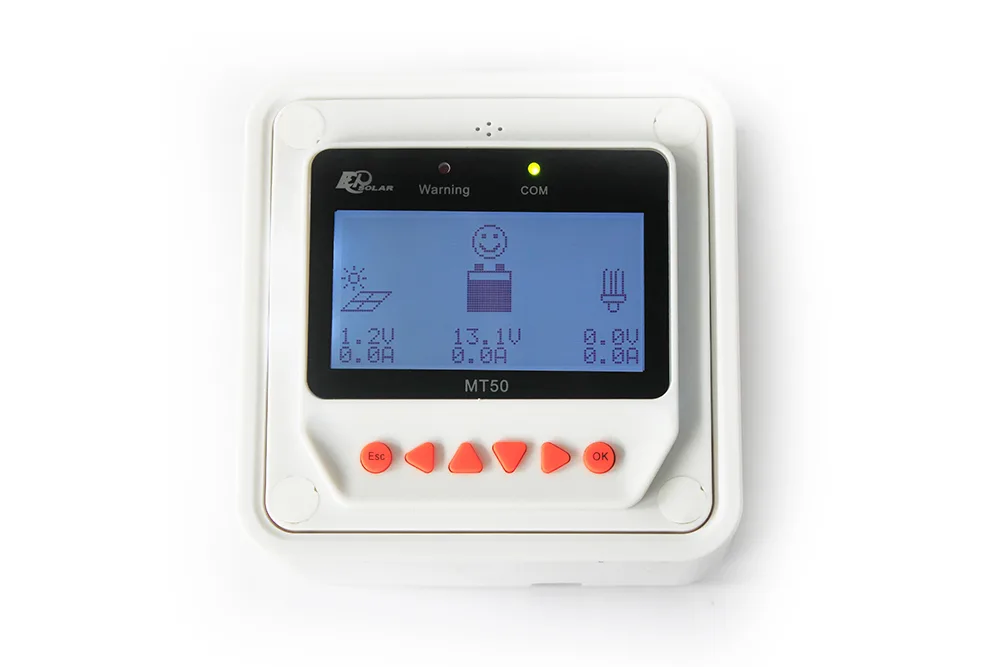

ЖК дисплей

Символы дня и ночи
– Ночь, – День
Символ зарядного тока
Динамически отображает течение зарядного тока аккумулятора.
Символ аккумулятора
Отображается уровень заряда аккумулятора в процентном отношении рассчитанный контролером. При полном разряде АКБ отображается –
Символ состояния аккумулятора
 – напряжение в норме, – низкое напряжение,  – полностью разряжен.
Символ тока нагрузки
Динамически отображает течение тока в нагрузку.
Символ состояния нагрузки
 – нагрузка включена,  – нагрузка выключена.

Главное меню

Monitoring – интерфейс из 12 страниц просматриваемых параметров.
Device Info. – информация о контролере.
Testoperation – тестовый режим для проверки работы всей системы.
Control Para. – интерфейс из 10 страниц настраиваемых параметров.
Load set – настройка режима работы нагрузки.
Device Para. – настройка параметров пульта.
Device PSW – настройка авторизации.
Charge Mode – настройка метода контроля заряда аккумулятора
Factory Reset – сброс всех настроек контролера на заводские.
Failure Info. – информация о текущих предупреждающих сообщениях.
Meter Para. – информация о пульте.

Просматриваемые параметры

Модель контролера
Энергетическая статистика заряда, разрядки.
Информация о аккумуляторе (напряжение, ток, уровень заряда %, температура, максимальное напряжение, минимальное напряжение, этап зарядки, предупреждающие сообщения.
Напряжение, сила тока и мощность солнечной панели, предупреждающие сообщения, режим преобразования контролера (ШИМ/MPPT).
Температура и состояние контролера.
Напряжение, сила тока и мощность нагрузки, состояние нагрузки, наличие предупреждающих сообщений.
Режим работы нагрузки.

Настаиваемые параметры

1. Тип и емкость аккумулятора
2. коэффициент температурной компенсации, напряжение системы.
3. Верхнее пороговое напряжение отключения солнечной батареи (при достижении аккумулятором этого напряжения прекращается зарядка аккумулятора от солнечной батареи). Предельное зарядное напряжение.
4. Пороговое напряжение возобновления подключения солнечной батареи после выключения по верхнему пороговому напряжению(Over Volt. Disc). Напряжение выравнивающего заряда (Equalization).
5. Напряжение абсорбирующего заряда (Boost). Напряжение поддерживающего заряда (Float).
6. Напряжение возобновление абсорбирующего заряда. Возобновление подключения нагрузки (после защиты от переразряда аккумулятора) – LVR
7. Напряжение предупреждения повторного подключения нагрузки после отключения по низкому напряжению –UVR. Напряжение предупреждения об отключении нагрузки по низкому напряжению –UVD
8. Возобновление подключения нагрузки (после защиты от переразряда аккумулятора) – LVR. Предельное напряжения разряда.
9. Максимальный уровень заряда и уровень разряда аккумулятора в %.
10. Продолжительность выравнивания. Продолжительность абсорбирующего заряда.

Дистанционный пульт для контроллеров LS, VS, Tracer, (MT-50), EPsolar(EPEVER) имеет следующие габариты

Дистанционный пульт для контроллеров LS, VS, Tracer, (MT-50), EPsolar(EPEVER) имеет следующие технические характеристики
