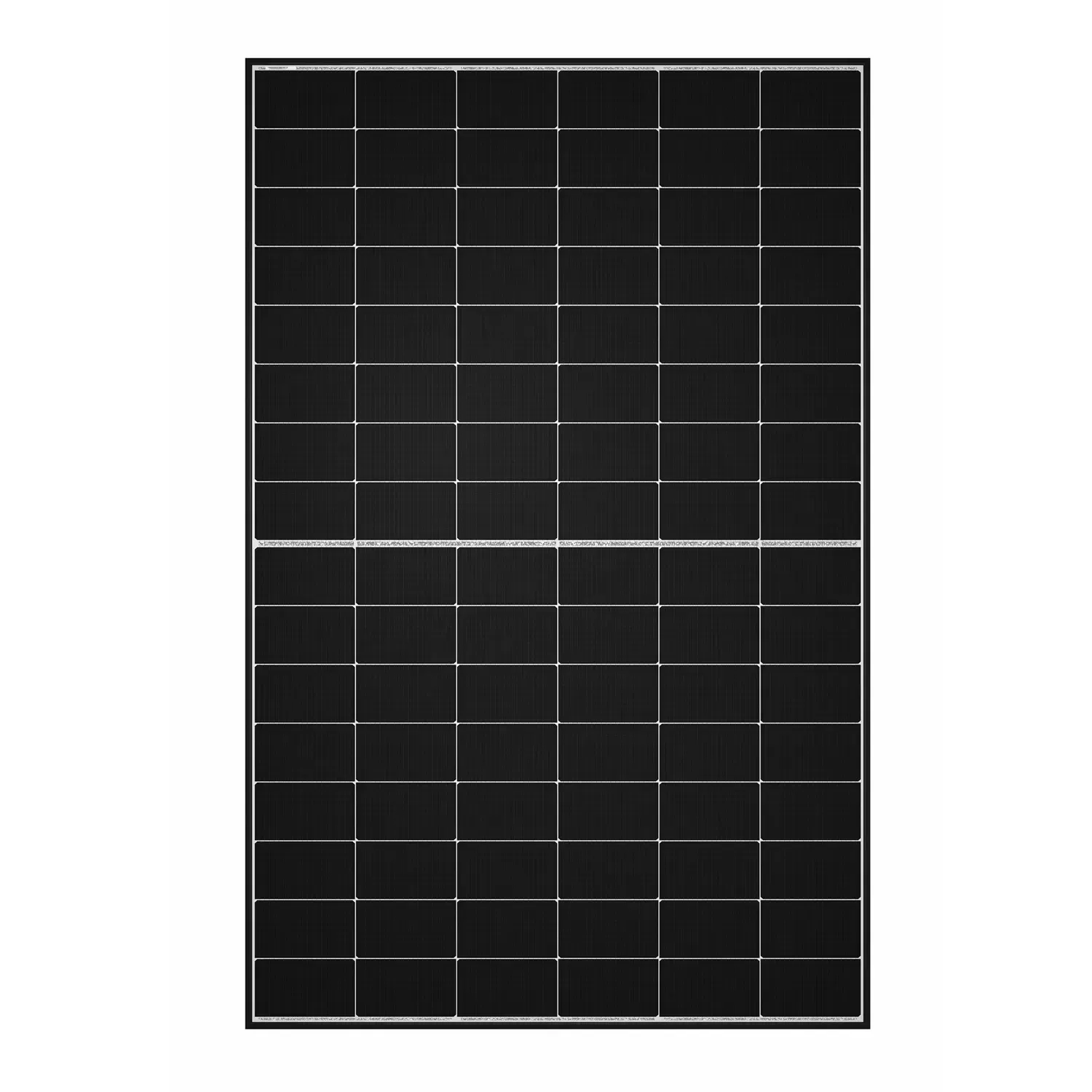

Сонячна панель TWMNH-48HD470, Bifacial, Black Frame, Tongwei, 470 Вт

Солнечная панель TWMNH-48HD470, Bifacial, Black Frame, Tongwei, 470 Вт — это современный двусторонний фотоэлектрический модуль мощностью 470 Вт, созданный на основе ячеек N-type с технологией Half-cell. Панель имеет конструкцию Dual Glass, прозрачную тыльную сторону и чёрную алюминиевую раму, благодаря чему сочетает высокую производительность, механическую прочность и привлекательный внешний вид. Производитель позиционирует серию TWMNH-48HD как компактное и лёгкое решение для крыш, солнечных навесов, балконов и других объектов, где важны эффективность, эстетика и возможность частичного пропускания света.

Номинальная мощность модели составляет 470 Вт, а эффективность — 23,5%. Благодаря двусторонней технологии Bifacial панель вырабатывает электроэнергию не только лицевой, но и тыльной стороной, используя свет, отражённый от кровли, земли, бетона, снега или других поверхностей. В условиях BNPI, когда на заднюю сторону поступает дополнительное излучение 135 Вт/м², мощность модели может достигать 518,9 Вт.

Для чего используется солнечная панель TWMNH-48HD470, Bifacial, Black Frame, Tongwei, 470 Вт?

Основное назначение фотомодуля — преобразование солнечного света в постоянный электрический ток. Полученная энергия передаётся на сетевой, гибридный или автономный инвертор, который преобразует её в переменный ток для питания бытовых и коммерческих приборов.

Солнечная панель Tongwei может использоваться для:

уменьшения потребления электроэнергии из общей сети;

питания частного дома или квартиры;

работы офисного и торгового оборудования;

зарядки аккумуляторных батарей;

создания гибридной солнечной электростанции;

работы сетевой СЭС;

резервного электропитания совместно с инвертором и аккумуляторами;

обеспечения энергией дачи или загородного дома;

питания насосов, освещения, холодильного оборудования и электроники;

зарядки электромобиля через соответствующее оборудование;

создания солнечных навесов и балконных конструкций.

Сама панель не подключается непосредственно к бытовой розетке. Для полноценной работы необходимы инвертор, монтажная система, кабели, защитная автоматика и, при необходимости, аккумуляторный накопитель.

Где используется солнечная панель TWMNH-48HD470, Bifacial, Black Frame, Tongwei, 470 Вт?

Модель TWMNH-48HD470 подходит для установки на различных типах объектов:

крышах частных домов;

коттеджах и дачах;

коммерческих зданиях;

складах и мастерских;

фермерских хозяйствах;

наземных солнечных электростанциях;

солнечных навесах для автомобилей;

балконах и террасах;

перголах;

светопрозрачных кровельных конструкциях;

гибридных и автономных энергосистемах.

На первой странице технического паспорта производитель отдельно указывает пригодность этой серии для солнечных навесов и балконов. Прозрачная конструкция между ячейками частично пропускает свет, поэтому панель может не только производить электроэнергию, но и быть элементом современной архитектуры.

Самая выгодная цена — за палету.

Технические характеристики

Солнечная панель TWMNH-48HD470, Bifacial, Black Frame, Tongwei, 470 Вт имеет следующие преимущества

Номинальная мощность 470 Вт подходит для частных и коммерческих солнечных электростанций.

Высокая эффективность модуля составляет 23,5%.

Современные фотоэлементы N-type отличаются низкой деградацией.

Технология Half-cell уменьшает внутренние потери.

Двусторонняя конструкция Bifacial обеспечивает дополнительную выработку с тыльной стороны.

В условиях BNPI мощность может достигать 518,9 Вт.

При условном приросте тыльной генерации 15% мощность может достигать около 540 Вт.

Коэффициент двусторонности по мощности составляет 80 ±10%.

Прозрачная конструкция подходит для навесов, балконов, веранд и пергол.

Высокая светопроницаемость позволяет использовать модуль в архитектурных решениях.

Конструкция Dual Glass защищает фотоэлементы с двух сторон.

Переднее и заднее стекло имеют толщину по 2 мм.

Антибликовое покрытие переднего стекла помогает пропускать больше солнечного света.

Чёрная анодированная рама имеет современный внешний вид.

Компактные размеры упрощают монтаж на крышах частных домов.

Вес 24,3 кг является умеренным для двухстекольной панели.

Кабели длиной 1200 мм облегчают соединение соседних модулей.

Сечение кабеля 4 мм² соответствует типичным требованиям солнечных систем.

Распределительная коробка имеет степень защиты IP68.

Три байпасных диода уменьшают влияние частичного затенения.

Максимальное системное напряжение 1500 В позволяет формировать длинные стринги.

Максимальный номинал последовательного предохранителя составляет 30 А.

Положительный допуск мощности 0…+3% означает отсутствие отрицательного отклонения в пределах заявленного допуска.

Низкий температурный коэффициент мощности −0,28%/°C уменьшает летние потери.

Панель выдерживает статическую нагрузку до 5400 Па с лицевой стороны.

Допустимая тыльная нагрузка составляет до 2400 Па.

Подходит для кровельных, наземных и архитектурных солнечных систем.

Может использоваться в сетевых, гибридных и автономных СЭС.

Гарантия на материалы и изготовление составляет 15 лет.

Линейная гарантия мощности составляет 30 лет.

Деградация в первый год заявлена на уровне не более 1%.

Последующая ежегодная деградация составляет 0,4%.

После 30 лет гарантируется сохранение приблизительно 87,4% первоначальной мощности.

Что означает Bifacial

Bifacial означает, что панель является двусторонней.

Лицевая сторона получает прямое солнечное излучение и производит основную часть электроэнергии. Тыльная сторона использует свет, который отражается от:

светлой кровли;

бетонной поверхности;

гравия;

песка;

снега;

земли;

стен и окружающих конструкций;

поверхности под солнечным навесом.

Для этой серии коэффициент двусторонности по мощности составляет 80 ±10%. Это не означает автоматический прирост генерации на 80%. Показатель демонстрирует, насколько эффективно тыльная сторона работает по сравнению с лицевой при одинаковом освещении. Реальная дополнительная выработка зависит от высоты установки, цвета поверхности, угла наклона, затенения и расстояния между рядами.

Мощность с учётом тыльной генерации

Номинальная мощность 470 Вт определена в условиях STC, когда освещается только лицевая сторона панели стандартным излучением 1000 Вт/м².

В условиях BNPI для модели мощностью 470 Вт производитель указывает:

суммарную мощность — 518,9 Вт;

напряжение холостого хода — 36,50 В;

ток короткого замыкания — 17,88 А;

рабочее напряжение — 31,13 В;

рабочий ток — 16,67 А.

При условном приросте тыльной генерации 15% мощность может достигать приблизительно 540 Вт, а расчётная эффективность — 27%. Это лабораторные расчётные значения, а не гарантированная постоянная мощность в реальных условиях.

Технология N-type

В модуле используются современные фотоэлектрические ячейки N-type.

По сравнению с традиционными панелями P-type они имеют следующие практические преимущества:

меньшую начальную деградацию;

более стабильную производительность в течение многих лет;

лучшую работу при слабом освещении;

меньшие потери мощности при нагревании;

высокий коэффициент полезного действия;

лучшую пригодность для двусторонней генерации;

длительный срок эксплуатации.

Технология N-type особенно полезна в регионах с жарким летом, поскольку температурный коэффициент мощности этой панели составляет всего −0,28%/°C.

Солнечная панель TWMNH-48HD470, Bifacial, Black Frame, Tongwei, 470 Вт использует технологию Half-cell

Панель состоит из 96 полуячеек в конфигурации 6 × 16. Технология Half-cell предусматривает разделение обычных фотоэлементов на две части.

Это помогает:

уменьшить внутреннее электрическое сопротивление;

снизить потери энергии;

уменьшить нагрев;

улучшить работу при частичном затенении;

снизить риск появления локальных горячих точек;

повысить стабильность генерации.

Распределительная коробка оснащена тремя байпасными диодами, которые позволяют току обходить частично затенённые участки модуля.

Конструкция Dual Glass

Обозначение Dual Glass означает, что фотоэлементы защищены стеклом с обеих сторон.

В этой модели используется:

переднее полузакалённое стекло толщиной 2 мм с антибликовым покрытием;

заднее полузакалённое стекло толщиной 2 мм.

Конструкция стекло-стекло обеспечивает:

лучшую защиту от влаги;

повышенную механическую жёсткость;

полноценную работу тыльной стороны;

меньший риск старения заднего слоя;

стабильность при перепадах температуры;

длительный срок эксплуатации.

По сравнению с панелями, имеющими полимерную заднюю плёнку, двухстекольный фотомодуль лучше подходит для длительного использования в сложных погодных условиях.

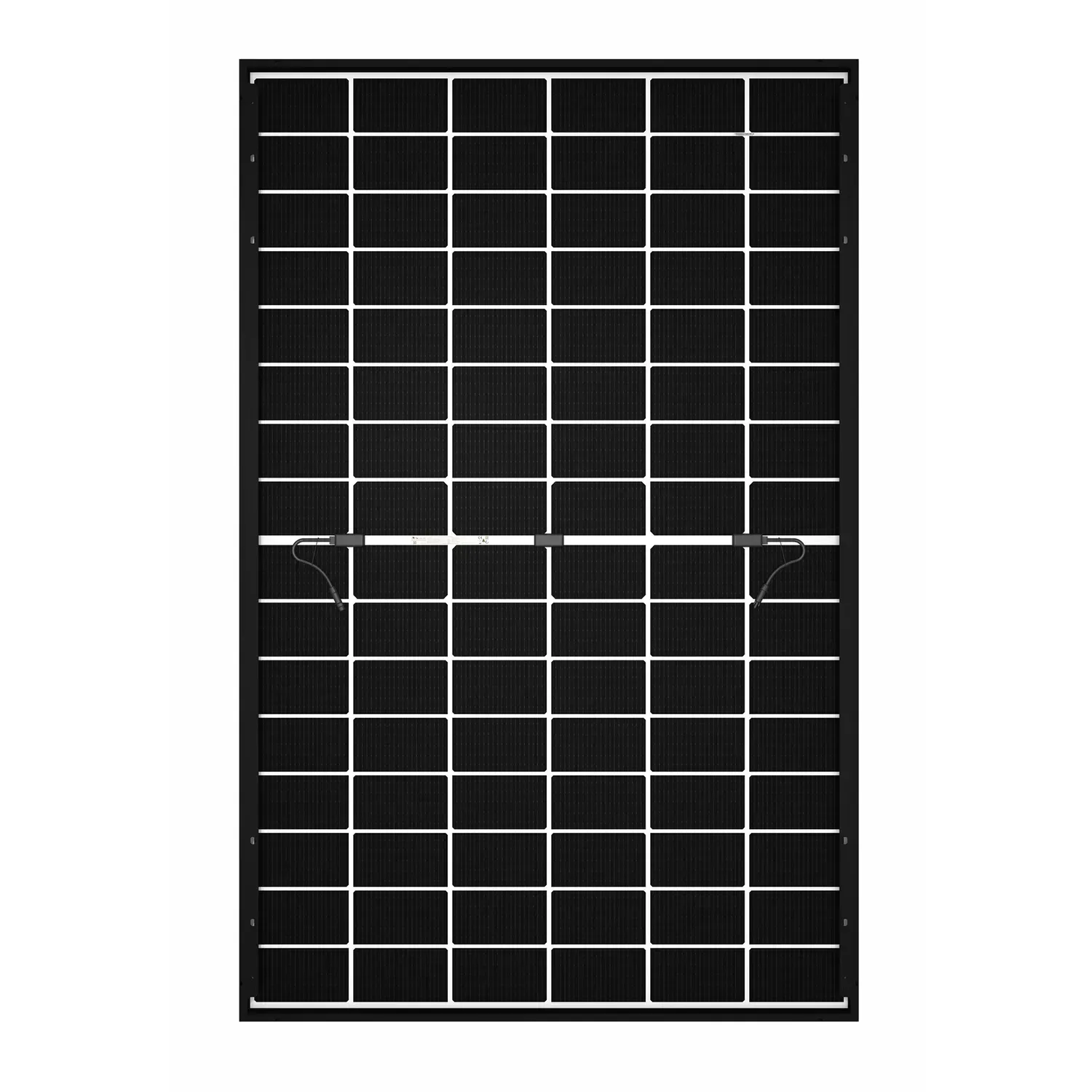

Прозрачная конструкция

Между рядами фотоэлектрических ячеек остаются прозрачные участки, через которые частично проходит естественный свет.

Это делает панель удобной для:

солнечных навесов;

балконных ограждений;

веранд;

пергол;

террас;

светопрозрачных кровель;

архитектурных конструкций BIPV.

В отличие от полностью непрозрачного модуля, такая панель может создавать частичное затенение, не перекрывая дневной свет полностью.

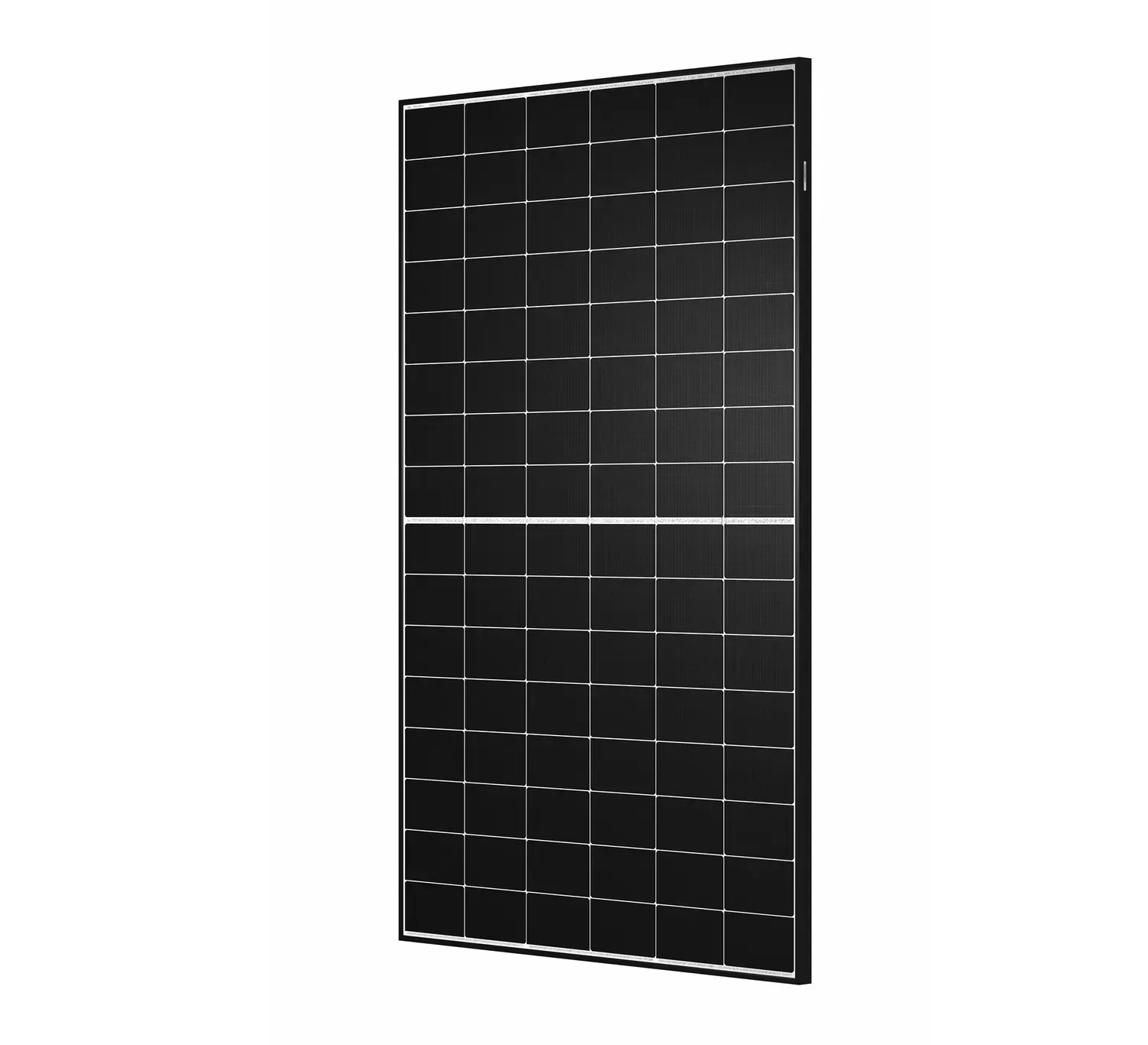

Чёрная рама

Модуль оснащён чёрной рамой из анодированного алюминиевого сплава.

Чёрная рама:

имеет современный внешний вид;

хорошо сочетается с тёмной кровлей;

подходит для жилых и коммерческих зданий;

выглядит аккуратнее в архитектурных конструкциях;

защищена от коррозии анодированием;

обеспечивает жёсткость и удобство монтажа.

Производитель подчёркивает интегрированный дизайн серии, который хорошо сочетается с современной архитектурой.

Солнечная панель TWMNH-48HD470, Bifacial, Black Frame, Tongwei, 470 Вт имеет следующие электрические характеристики

В стандартных условиях STC модель TWMNH-48HD470 имеет следующие параметры:

максимальная мощность — 470 Вт;

напряжение холостого хода Voc — 36,50 В;

ток короткого замыкания Isc — 16,20 А;

напряжение в точке максимальной мощности Vmp — 31,13 В;

ток в точке максимальной мощности Imp — 15,10 А;

эффективность модуля — 23,5%.

Эти значения необходимо учитывать при выборе инвертора, контроллера заряда и расчёте количества панелей в стринге.

Совместимость с инвертором

Перед приобретением необходимо убедиться, что инвертор поддерживает электрические параметры панели.

Следует проверить:

максимально допустимое PV-напряжение;

рабочий диапазон MPPT;

максимальный ток одного PV-входа;

допустимый ток короткого замыкания;

максимальную мощность солнечного массива;

количество панелей в последовательном стринге;

возможность параллельного подключения нескольких стрингов.

Рабочий ток панели составляет 15,10 А, а ток короткого замыкания — 16,20 А. Поэтому инвертор должен поддерживать современные высокотоковые фотомодули.

При параллельном подключении двух стрингов их токи суммируются. В таком случае MPPT-трекер должен выдерживать рабочий ток свыше 30 А.

Пример расчёта стринга

При последовательном соединении панелей:

напряжение суммируется;

ток остаётся приблизительно на уровне одного модуля;

общая мощность складывается.

Например, 10 панелей будут иметь приблизительно:

общую мощность — 4,7 кВт;

рабочее напряжение — 311,3 В;

напряжение холостого хода — 365 В;

рабочий ток — около 15,10 А.

Это упрощённый расчёт. Зимой Voc увеличивается, поэтому окончательное количество модулей необходимо определять с учётом минимальной температуры региона и допустимого напряжения инвертора.

Как получить больше энергии от тыльной стороны

Чтобы двусторонняя солнечная панель давала заметную дополнительную выработку, рекомендуется:

устанавливать её выше над поверхностью;

использовать светлое покрытие;

оставлять достаточный промежуток между панелью и крышей;

избегать затенения тыльной стороны широкими профилями;

использовать светлый бетон или гравий;

оставлять достаточное расстояние между рядами;

поддерживать чистоту заднего стекла;

не устанавливать модуль вплотную к тёмной поверхности;

правильно подбирать угол наклона.

Лучше всего эффект Bifacial проявляется на солнечных навесах, наземных конструкциях и светлых плоских крышах.

Солнечная панель TWMNH-48HD470, Bifacial, Black Frame, Tongwei, 470 Вт имеет следующие особенности монтажа

Из-за двухстекольной конструкции панель необходимо переносить и устанавливать осторожно.

Во время монтажа необходимо:

переносить модуль как минимум вдвоём;

не поднимать его за кабели;

не становиться на стекло;

не допускать скручивания рамы;

использовать рекомендованные зоны прижима;

не перетягивать монтажные зажимы;

оставлять вентиляционный зазор;

надёжно закреплять кабели;

не оставлять коннекторы в воде;

проверять полярность перед подключением;

обеспечивать заземление рамы;

учитывать снеговую и ветровую нагрузку;

соблюдать монтажную инструкцию Tongwei.

Уход за солнечной панелью

Для поддержания высокой генерации рекомендуется:

периодически проверять чистоту стекла;

удалять листья и птичий помёт;

контролировать состояние кабелей и коннекторов;

проверять надёжность крепления;

следить за появлением новых источников затенения;

очищать панель мягкой водой;

не использовать абразивные средства;

не мыть сильно нагретое стекло холодной водой;

не ходить по поверхности модуля;

контролировать выработку через приложение инвертора.

Для двусторонней модели желательно также осматривать тыльное стекло, поскольку сильное загрязнение уменьшает дополнительную генерацию.

Что необходимо учитывать перед приобретением

Перед выбором панели следует оценить:

доступную площадь монтажа;

несущую способность крыши;

тип монтажной конструкции;

ориентацию и угол наклона;

наличие затенения;

возможность использования тыльной генерации;

параметры инвертора;

максимальный ток MPPT;

количество панелей в стринге;

длину кабельной трассы;

необходимую мощность солнечной электростанции;

условия гарантии;

модель и параметры на этикетке конкретной партии.

Почему стоит купить?

Солнечная панель TWMNH-48HD470, Bifacial, Black Frame, Tongwei, 470 Вт станет удачным выбором для современной частной, коммерческой или архитектурной солнечной электростанции. Она сочетает номинальную мощность 470 Вт, эффективность 23,5%, технологию N-type Half-cell, двустороннюю генерацию, прозрачную конструкцию Dual Glass и чёрную алюминиевую раму.

Модель особенно интересна для солнечных навесов, балконов, веранд, пергол и светлых крыш, где можно использовать не только лицевую, но и тыльную генерацию. Кабели длиной 1200 мм, распределительная коробка IP68, устойчивость к нагрузкам 5400/2400 Па и 30-летняя гарантия мощности делают панель практичным и долговечным решением для производства электроэнергии в течение многих лет.
